一种承重墙板的制作方法

本实用新型涉及装配式建筑，尤其是一种承重墙板。

背景技术：

在应急的临时搭建房屋中，墙板起到分隔结构和承受重量的作用，其稳固性和保暖性能对于处于特殊情况如灾后临时安置点的建设至关重要。现有的板房的墙板装配复杂，安装耗时，保温性能需要提高。

技术实现要素：

本实用新型要解决的技术问题是提供一种承重墙板，其承载能力强，结构强度好，保温性能好。

为达到上述目的，本实用新型的技术方案是：一种承重墙板，包括墙板，和分别与墙板的上、下两端相垂直固定的上板和下板；墙板上部两侧分别对称的固连有多根支撑上板与墙板的上支杆；在墙板下部两侧分别对称的固连有多根支撑下板与墙板的下支杆；墙板包括两块平行设置的外板，在两块外板之间装有一芯板，该芯板中部设有一空心支架，在空心支架的外部设有秸秆层。

作为本实用新型的一种改进，所述墙板左右两侧一侧为凹槽，另一侧设有与凹槽相配合的凸起，方便多面墙板组合安装。

作为本实用新型的一种改进，所述凹槽的横截面为等腰梯形，对应的所述凸起的横截面也为等腰梯形，方便安装。

作为本实用新型的一种改进，所述两外板之间设有多块与外板垂直的隔板，在隔板与两外板之间装有所述芯板，方便芯板的安装和拆卸，且加强了墙板的结构强度。

本实用新型由于在墙板的上、下两端相垂直固定的上板和下板；墙板上部两侧分别对称的固连有多根支撑上板与墙板的上支杆，加强了墙板的承载能力；在墙板下部两侧分别对称的固连有多根支撑下板与墙板的下支杆，提高了墙板的结构强度；墙板包括两块平行设置的外板，在两块外板之间装有一芯板，该芯板中部设有一空心支架，在空心支架的外部设有秸秆层，通过秸秆层减少空心支架间的空气的流动，减少了热交换，提高了墙板的保温性能。

附图说明

图1是本实用新型结构示意图；

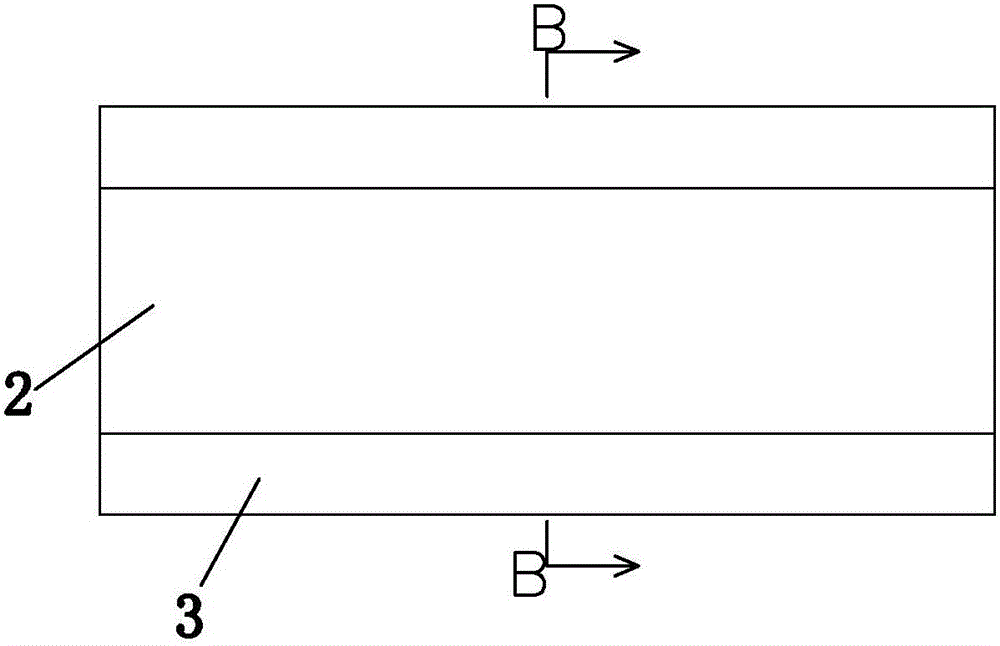

图2是本实用新型的俯视图；

图3是图2的B-B剖视图；

图4是图3中C处放大图；

图5是本实用新型的左视图；

图6是图5中的D-D剖视图。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例对本实用新型进行具体的详细阐述。

请参阅图1至图6，本实用新型揭示了一种承重墙板，包括墙板1，和分别与墙板1的上、下两端相垂直固定的上板2和下板3，上板2和下板3可以良好的稳定安装墙板1，并能够提高墙板1承重的稳定性；墙板1上部两侧分别对称的固连有多根支撑上板2与墙板1的上支杆4；在墙板1下部两侧分别对称的固连有多根支撑下板3与墙板1的下支杆5；墙板1包括两块平行设置的外板11，所述两外板11之间设有多块与外板11垂直的隔板12，在隔板12与两外板11之间装有一芯板6，该芯板6中部设有一空心支架61，在空心支架61的外部设有秸秆层62，在秸秆层62的包围下，空心支架61一方面可以保存空气热量，提高墙板1的保温性能，另外一方面减轻墙板1的重量，方便运输和安装。所述墙板1左右两侧一侧为凹槽13，另一侧设有与凹槽13相配合的凸起14，所述凹槽13的横截面为等腰梯形，对应的所述凸起14的横截面也为等腰梯形，方便多组墙板1相互配合组装，根据实际的地形组装临时板房。

以上仅是本实用新型一个较佳的实施例，本领域的技术人员按权利要求作等同的改变都落入本案的保护范围。
