本实用新型涉及建筑领域,特别涉及一种装饰幕墙。
背景技术:
幕墙是建筑的外墙围护,不承重,像幕布一样挂上去,故又称为“帷幕墙”,是现代大型和高层建筑常用的带有装饰效果的轻质墙体。由面板和支承结构体系组成的,可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构作用的建筑外围护结构或装饰性结构。
现有技术中,幕墙的装饰板和连接装饰板的龙骨之间一般通过螺钉和其它连接件连接,安装操作方便性较差,安装费时费力。
技术实现要素:
有鉴于此,本实用新型的目的是提供一种建筑装饰幕墙,以解决现有幕墙安装方便性差,安装费时费力的问题。
本实用新型建筑装饰幕墙,包括单元幕板和龙骨,所述单元幕板的边部具有连接板,所述连接板上设置有矩形孔;
所述龙骨内固定设置有用于连接单元幕板的插接器,所述插接器包括长方体形的底座、插杆、弹簧和锁销,所述底座上设置有中心线与长方体的厚度方向平行第一装配孔,所述插杆的下段连接在第一装配孔中,且插杆的下段和第一装配孔转动配合,所述底座上还设置有第二装配孔,所述第二装配孔的中心线与第一装配孔的中心线垂直,所述锁销设置在第二装配孔中,且锁销与第二装配孔在轴向上滑动配合,所述弹簧设置在第二装配孔中用于推动锁销伸出第二装配孔,所述插杆的下段上还设置有与所述锁销配合的插孔;
所述插杆的上端具有与插杆垂直的矩形条,所述矩形条的长边短于矩形孔的长边,所述矩形条的长边长于矩形孔的宽边。
进一步,所述插杆的下段上设置有防止插杆从第一装配孔中脱出的凸缘,所述凸缘的边部设置有定位插杆初始位置的U形缺口,所述U形缺口中设置有连接插杆和底座的粘胶。
本实用新型的有益效果:
本实用新型一种建筑装饰幕墙,安装时将单元模板上的连接板与插接器相对,使插接器中插杆上端的矩形条穿过连接板上的矩形孔,然后用手握住矩形条转动插杆90°,这时矩形条的长边与矩形孔的宽边平行,同时底座中的锁销在弹簧的推动下插入插杆上的插孔中;由于矩形条的长边长于矩形孔的宽边,使得连接板不能从插杆上脱出,并且锁销插入插孔中能限定插杆的转动,使得单元幕板能与龙骨可靠连接;本实用新型建筑装饰幕墙在安装过程中取消了连接单元幕板和龙骨的螺钉,安装简单方便,工作效率高,劳动强度低。
附图说明
图1为本实施例建筑装饰幕墙的组装结构示意图;

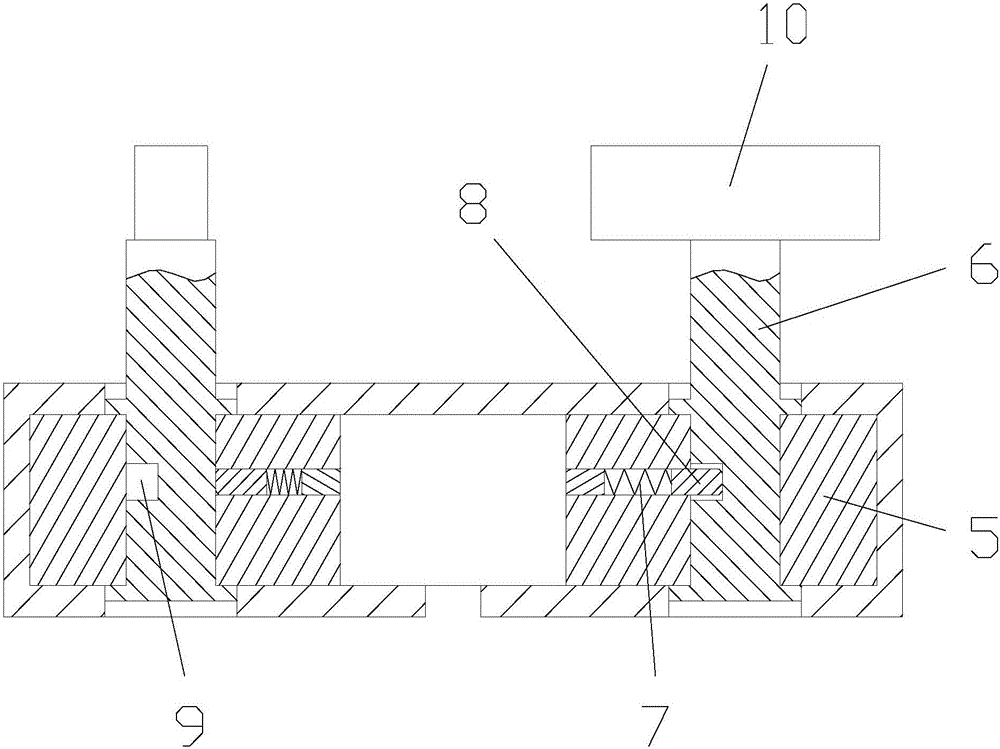

图2为插接器的剖视结构示意图;
图3为插接器的俯视结构示意图。
具体实施方式
下面结合附图和实施例对本实用新型作进一步描述。
如图所示,本实施例建筑装饰幕墙,包括单元幕板1和龙骨2,所述单元幕板的边部具有连接板3,所述连接板上设置有矩形孔4;
所述龙骨内固定设置有用于连接单元幕板的插接器,所述插接器包括长方体形的底座5、插杆6、弹簧7和锁销8,所述底座上设置有中心线与长方体的厚度方向平行第一装配孔,所述插杆的下段连接在第一装配孔中,且插杆的下段和第一装配孔转动配合,所述底座上还设置有第二装配孔,所述第二装配孔的中心线与第一装配孔的中心线垂直,所述锁销设置在第二装配孔中,且锁销与第二装配孔在轴向上滑动配合,所述弹簧设置在第二装配孔中用于推动锁销伸出第二装配孔,所述插杆的下段上还设置有与所述锁销配合的插孔9;
所述插杆的上端具有与插杆垂直的矩形条10,所述矩形条的长边短于矩形孔的长边,所述矩形条的长边长于矩形孔的宽边。
本实施例建筑装饰幕墙,安装时将单元模板上的连接板与插接器相对,使插接器中插杆上端的矩形条穿过连接板上的矩形孔,然后用手握住矩形条转动插杆90°,这时矩形条的长边与矩形孔的宽边平行,同时底座中的锁销在弹簧的推动下插入插杆上的插孔中;由于矩形条的长边长于矩形孔的宽边,使得连接板不能从插杆上脱出,并且锁销插入插孔中能限定插杆的转动,使得单元幕板能与龙骨可靠连接;本实用新型建筑装饰幕墙在安装过程中取消了连接单元幕板和龙骨的螺钉,安装简单方便,工作效率高,劳动强度低。
本实施例中,所述插杆的下段上设置有防止插杆从第一装配孔中脱出的凸缘11,所述凸缘的边部设置有定位插杆初始位置的U形缺口,底座上设置有与U形缺口相对的标记,所述U形缺口中设置有连接插杆和底座的粘胶12。在装配前,U形缺口与标记相对,插杆通过粘胶12与底座连接,这时锁销位于第二装配孔中;装配时,将插杆上端的矩形条穿过连接板上的矩形孔后,用力转动插杆,使插杆和底座的粘接失效,插杆转过90°后,锁销在弹簧的推动下插入插杆上的插孔中,重新使插杆和底座的相对位置固定,即可保证将单元幕板可靠固定在龙骨上。本改进使得插杆的初始位置固定,便于插接器的制造和使用。
本实施例中,所述连接板上与龙骨配合的底面上还设置有隔热垫,隔热垫能避免冷热桥问题。
最后说明的是,以上实施例仅用以说明本实用新型的技术方案而非限制,尽管参照较佳实施例对本实用新型进行了详细说明,本领域的普通技术人员应当理解,可以对本实用新型的技术方案进行修改或者等同替换,而不脱离本实用新型技术方案的宗旨和范围,其均应涵盖在本实用新型的权利要求范围当中。
