一种铣平定厚机的制作方法

本实用新型是一种铣平定厚机，属于铣平定厚机领域。

背景技术：

定厚机是一种加工规定厚度石材或陶瓷的专用机械。定厚机一般分二道工序粗磨和细磨，通过铣削方式将石材按工艺要求加工成所需的厚度。

现有技术公开了申请号为：CN200920278368.9的一种铣平定厚机，包括机架、固定在机架上的横梁摆动装置和设置在所述横梁摆动装置上的定厚粗磨头，所述定厚粗磨头上设置有磨轮，所述磨轮的数量小于5。在此基础上，所述磨轮的数量为可以2～3个。所述磨轮的直径可以为300mm～350mm。所述定厚粗磨头的数量可以为4～10个。还可以包括升降机构，所述升降机构包括升降电机和丝杠，所述铣平定厚机包括与所述定厚粗磨头连接的套筒；所述丝杠与套筒螺纹连接，用于在所述升降电机的驱动下带动所述定厚粗磨头做升降运动。本实用新型实施例的铣平定厚机，通过减少刀具数量，达到了简化结构、改善切削性能和提高加工效率的目的，但是由于缺少一个可以用来冲洗的水箱，导致颗粒进入机器中，造成机器的损坏。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种铣平定厚机，以解决由于缺少一个可以用来冲洗的水箱，导致颗粒进入机器中，造成机器的损坏的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种铣平定厚机，其结构包括连通管、机头罩、电机、降温口、铣刀架架身、固定机架、铣刀头、连接板、固定杆、固定条块、底座、底脚、工作台、缆线、控制箱、铣刀固定口、连接杆、电气箱、水箱，所述机头罩设在铣刀架架身上端，所述机头罩和铣刀架架身固定连接，所述降温口设在铣刀架架身上，所述连接杆设在铣刀架架身下端，所述连接杆和铣刀架架身固定连接，所述铣刀头设在铣刀架架身下端，所述铣刀头通过连接杆和铣刀架架身固定连接，所述铣刀固定口设在铣刀头下端，所述铣刀固定口和铣刀头固定连接，所述固定机架设在工作台上端，所述固定机架和底座固定连接，所述工作台设在底座上端，所述工作台和底座固定连接，所述底座设在固定机架下端，所述底座上设有底脚，所述底脚和底座固定连接，所述连接板设在工作台上，所述连接板和工作台固定连接，所述固定杆设在连接板上，所述固定杆和连接板固定连接，所述固定条块设在连接板上，所述固定条块和连接板固定连接，所述控制箱设在固定机架上，所述控制箱和固定机架固定连接，所述缆线设在控制箱下端，所述缆线和控制箱固定连接，所述电气箱设在固定机架上端，所述电气箱和固定机架固定连接，所述水箱设在工作台下端，所述水箱上设有进水管、出水管，所述进水管和工作台连接，所述水箱中设有水泵，所述出水管和水泵连接。

进一步地，所述控制箱设在电气箱下端。

进一步地，所述水泵上设有连接杆。

进一步地，所述连通管设在电气箱上端。

进一步地，所述电气箱通过连通管和机头罩连接。

进一步地，所述控制箱通过缆线和电气箱连接。

本实用新型提供了一种铣平定厚机，通过装设的水箱，可以将石头颗粒冲洗掉，使之无法进入机械中，而通过水箱中的水泵，可以将冲洗的水不断循环使用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种铣平定厚机的结构示意图；

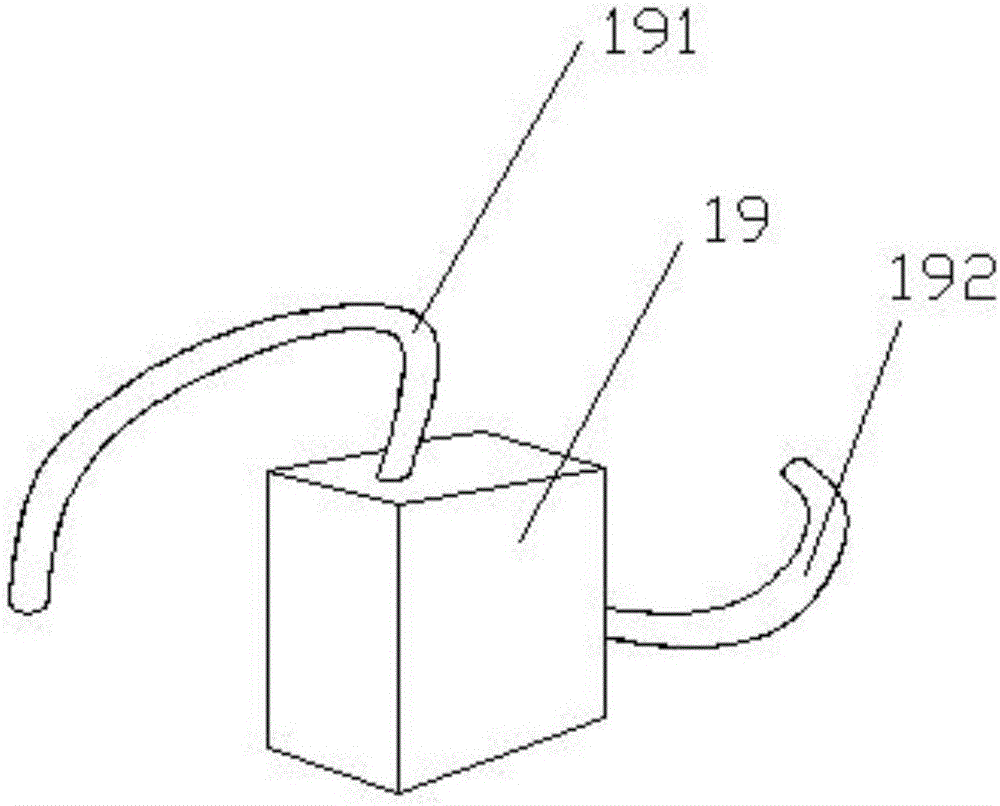

图2为本实用新型一种水箱的结构示意图；

图3为本实用新型一种水泵的结构示意图。

图中：连通管-1、机头罩-2、电机-3、降温口-4、铣刀架架身-5、固定机架-6、铣刀头-7、连接板-8、固定杆-9、固定条块-10、底座-11、底脚-12、工作台-13、缆线-14、控制箱-15、铣刀固定口-16、连接杆-17、电气箱-18、水箱-19、进水管-191、出水管-192、水泵-93、连接杆-194。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2与图3，本实用新型提供一种技术方案：一种铣平定厚机，结构包括连通管1、机头罩2、电机3、降温口4、铣刀架架身5、固定机架6、铣刀头7、连接板8、固定杆9、固定条块10、底座11、底脚12、工作台13、缆线14、控制箱15、铣刀固定口16、连接杆17、电气箱18、水箱19，所述机头罩2设在铣刀架架身5上端，所述机头罩2和铣刀架架身5固定连接，所述降温口4设在铣刀架架身5上，所述连接杆17设在铣刀架架身5下端，所述连接杆17和铣刀架架身5固定连接，所述铣刀头7设在铣刀架架身5下端，所述铣刀头7通过连接杆17和铣刀架架身5固定连接，所述铣刀固定口16设在铣刀头7下端，所述铣刀固定口16和铣刀头7固定连接，所述固定机架6设在工作台13上端，所述固定机架6和底座11固定连接，所述工作台13设在底座11上端，所述工作台13和底座11固定连接，所述底座11设在固定机架6下端，所述底座11上设有底脚12，所述底脚12和底座11固定连接，所述连接板8设在工作台13上，所述连接板8和工作台13固定连接，所述固定杆9设在连接板8上，所述固定杆9和连接板8固定连接，所述固定条块10设在连接板8上，所述固定条块10和连接板8固定连接，所述控制箱15设在固定机架6上，所述控制箱15和固定机架6固定连接，所述缆线14设在控制箱15下端，所述缆线14和控制箱15固定连接，所述电气箱18设在固定机架6上端，所述电气箱18和固定机架6固定连接，所述水箱19设在工作台13下端，所述水箱19上设有进水管191、出水管192，所述进水管191和工作台13连接，所述水箱19中设有水泵193，所述出水管192和水泵193连接，所述控制箱15设在电气箱18下端，所述水泵93上设有连接杆194，所述连通管1设在电气箱18上端，所述电气箱18通过连通管1和机头罩2连接，所述控制箱15通过缆线14和电气箱18连接。

在进行使用时，将石材放入工作台13内，启动机器，通过控制箱15调整铣刀的高度，就可以开始铣平石材，当温度过高时，可以通过降温口4降温，此时水箱19内的水从出水管192喷出，冲洗石材表面，冲洗后的水又沿着进水管191进入水箱19。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
