一种便于横担固定的水泥电线杆的制作方法

本实用新型属于电线杆领域，涉及一种水泥电线杆，特别是一种便于横担固定的水泥电线杆。

背景技术：

在电力技术领域中，水泥电线杆使比较普遍的基础设施之一，电线杆整体为环形柱结构，电线杆的上端安装有横担，架空电线安装在固定在横担上的绝缘子上，由于电线杆为圆柱体，使横担较难固定，容易发生转动下滑，使架空电线高度降低，严重时造成电线崩断，易于造成车辆触电，对人员、牲畜的生命构成极大地威胁，现有的水泥电线杆不方便横担的安装、更换；并且，现有的水泥电线杆表面光滑，内部为中空结构，作业人员使用工具攀爬中容易滑脱，中空结构存储空气，容易在温度变化时产生凝露，腐蚀电线杆内侧面。

技术实现要素：

本实用新型的目的在于提供一种便于横担固定的水泥电线杆，结构简单，能够方便的对横担进行固定，方便横担方向的调整，有效杜绝横担下滑，方便使用工具攀爬，使用轻质填充材料对电线杆内部中空进行填充，具有极高的使用价值。

本实用新型的目的是这样实现的：一种便于横担固定的水泥电线杆，包括杆体，所述的杆体上部设置阻挡环，所述的阻挡环上侧设置横担固定环，所述的横担固定环内设置竖直方向的定位槽，所述的杆体上设置若干防滑环，所述的杆体内部设置轻质填充材料。

所述的定位槽横截面形状为三角形、圆弧形或梯形。

所述的防滑环为凸起环或者凹槽环。

所述的轻质填充材料为泡沫塑料。

本实用新型产生的有益效果是：一种便于横担固定的水泥电线杆，包括杆体，杆体上部设置阻挡环，阻挡环上侧设置横担固定环，阻挡环能够有效阻挡横担的下滑，使横担牢牢固定在横担固定环的位置处，横担固定环内设置竖直方向的定位槽，对横担进行固定，使其不能围绕电线杆选装，保持位置固定，杆体上设置若干防滑环，方便工作人员使用工具攀爬电线杆时，工具能够卡在防滑环上，有效避免在作业时工具滑脱。

总体上，本实用新型具有结构简单，生产制作方便，能够方便快速有效的对横担进行固定，方便作业人员实用工具攀爬，对杆体内部进行填充，具有极高的使用价值的优点。

附图说明

图1为本实用新型的结构示意图。

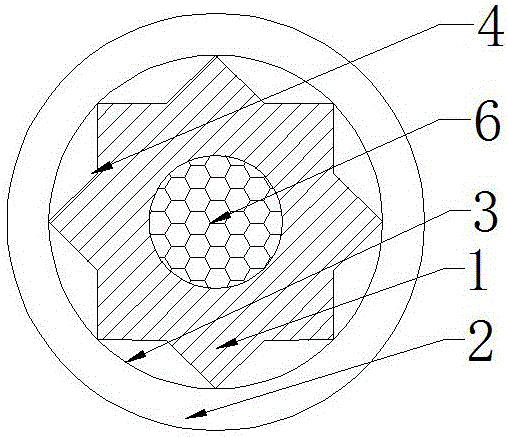

图2为A—A剖面处结构示意图。

图中：1、杆体 2、阻挡环 3、横担固定环 4、定位槽 5、防滑环 6、轻质填充材料。

具体实施方式

下面结合附图对本实用新型的实施例进一步的说明。

实施例1

如附图1-2所示，一种便于横担固定的水泥电线杆，包括杆体1，所述的杆体1上部设置阻挡环2，所述的阻挡环2上侧设置横担固定环3，所述的横担固定环3内设置竖直方向的定位槽4，所述的杆体1上设置若干防滑环5，所述的杆体1内部设置轻质填充材料6。

所述的定位槽4横截面形状为三角形。

所述的防滑环5为凸起环。

所述的轻质填充材料6为泡沫塑料。

本实用新型在使用时：一种便于横担固定的水泥电线杆，包括杆体，杆体上部设置阻挡环，阻挡环上侧设置横担固定环，阻挡环能够有效阻挡横担的下滑，使横担牢牢固定在横担固定环的位置处，横担固定环内设置竖直方向的定位槽，三角形的横截面有效的保证了横担与横担固定环之间的摩擦，使横担能够牢固的固定在横担固定环处，各处结构相同方便调整横担的方向，使其不能围绕电线杆选装，保持位置固定，杆体上设置若干防滑环，方便工作人员使用工具攀爬电线杆时，工具能够卡在防滑环上，有效避免在作业时工具滑脱，凸起的防滑环方便工作人员的攀爬，同时保证了杆体的结构稳定，杆体内部设置轻质填充材料，基本上不增加杆体的重量，对杆体内部空间进行密封，避免内部空间中的存储空气，剧烈变温产生凝露，腐蚀电线杆内侧，保证电线杆的结构稳定，延长水泥电线杆的使用寿命。

总体上，本实用新型具有结构简单，生产制作方便，能够方便快速有效的对横担进行固定，保持横担位置固定，方便作业人员实用工具攀爬，对杆体内部进行填充，有效保证杆体内侧结构稳定，具有极高的使用价值的优点。
