一种防护围栏用边封条的制作方法

本实用新型涉及一种边封条，尤其是涉及一种防护围栏用边封条。

背景技术：

围栏已在居住、商业等场合得到广泛的运用，其对于使用者起到极大的安全保护作用。围栏通常由围栏立柱，以及包含横向与径向围栏在内的围栏栏栅构成。根据防护面积的不同，围栏栏栅的大小和数量也不一样。对于比较大的防护围栏而言，围栏栏栅是由多个栏栅单元连接而成。现在通常都是事先将网格状的栏栅单元在工厂内进行栏栅单元模块化生产，然后在安装现场根据需要对栏栅单元进行裁切修改高度。但是目前的栏栅单元的边封条通常都是采用焊接等固定在锐边杆上的，在现场切割时，其顶部的边封条会同时被裁切掉，为了遮盖由于切割而重新露出的锐边杆，需要对切割后的栏栅单元重新边封。这就无疑加大了现场施工的工作量，不利于实现模块化生产栏栅单元的快速现场安装的初衷。

技术实现要素：

本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种防护围栏用边封条。

本实用新型的目的可以通过以下技术方案来实现：

一种防护围栏用边封条，用于遮盖网格状栏栅单元的锐边杆，所述的边封条包括边封条主体和设置在边封条主体两端的封端头，包边时，锐边杆伸入边封条主体内，实现包边，所述的封端头呈直角状，其一端与边封条主体固定连接，另一端带有至少两个并排设置的插槽，其中的两个插槽内固定有插片，并组合形成用于与其它部件对接以固定边封条的对接插头。

所述的边封条主体内带有两端贯通的空心通道，边封条主体上面对锐边杆的一侧面还设有通孔，安装时，锐边杆穿过通孔并置入空心通道内，以实现包边。

所述的封端头包括呈长方体形的端头基部，其一个侧面与边封条主体固定连接，另一个相邻的侧面上设有至少两个并排的插槽，其中两个插槽内固定有组合形成对接插头的插片。

在端头基部上还设有与空心通道匹配的固定插头，所述的端头基部通过固定插头与边封条主体固定。

所述的固定插头和边封条主体在对应位置上设有贯通的第一螺栓孔，包边时，第一螺栓孔内安装有与其匹配的第一固定螺栓。

所述的插片为弹性钢片。

所述的插片与插槽在对应安装位置还设有贯通的第二螺栓孔，并通过与第二螺栓孔匹配的第二固定螺栓实现固定连接。

所述的边封条主体面向锐边杆的一侧面内凹形成包边槽，安装时，锐边杆伸入包边槽内实现包边。

与现有技术相比，本实用新型具有以下优点：

(1)安装方便：边封条主要是通过具有弹性的插片组成的插头实现与栏栅单元的其他部件固定的，在具体安装时，可以根据对接插口的尺寸，选择合适的插片的间距，从而可以实现与对接插口的匹配对接固定，整个安装过程不需要焊接和油漆，极为方便。

(2)固定效果好：边封条主体上的通孔与空心通道的设置，在实现对锐边杆的包边的同时，通孔还起到一定的固定限位效果。

(3)适应性高：对接插头采用具有弹性的插片和插槽的方式组合而成，通过将插片安装在不同的插槽上，可以很方便的调节不同尺寸的插头，从而适应不同尺寸的对接插口。

附图说明

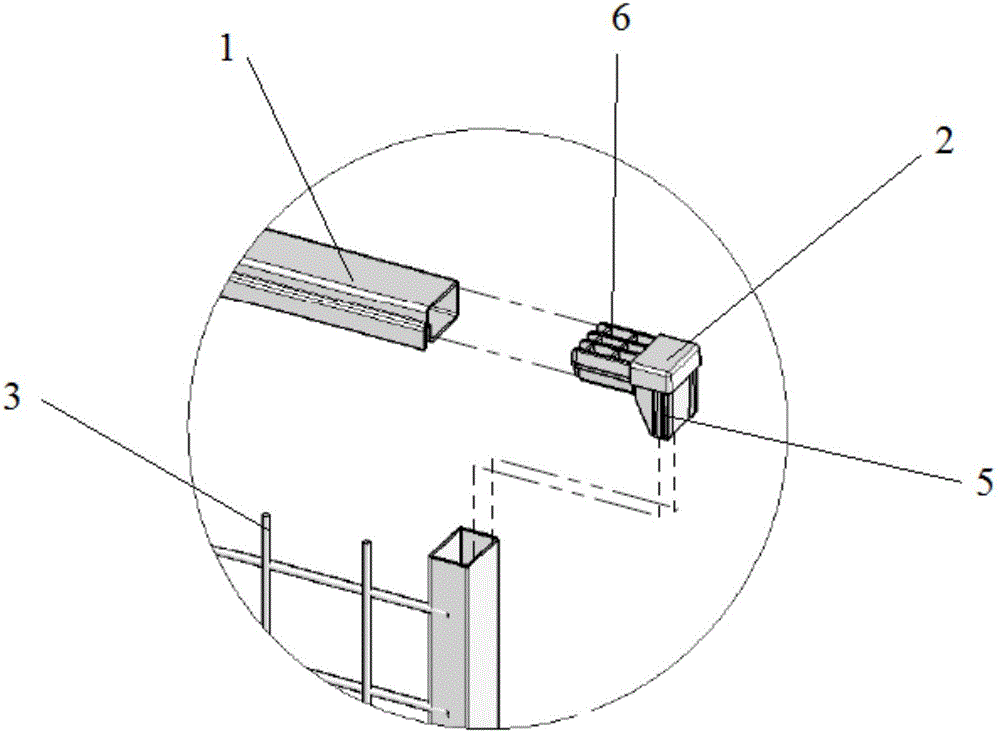

图1为本实用新型的安装结构示意图；

图2为本实用新型的封端头处的放大结构示意图；

图中，1-边封条主体，2-封端头，3-锐边杆，4-栏栅单元，5-对接插头，6-固定插头。

具体实施方式

下面结合附图和具体实施例对本实用新型进行详细说明。

实施例1

一种防护围栏用边封条，其结构如图1和图2所示，用于遮盖网格状栏栅单元4的锐边杆3，边封条包括边封条主体1和设置在边封条主体1两端的封端头2，边封条主体1内带有两端贯通的空心通道，边封条主体1上面对锐边杆3的一侧面还设有通孔，安装时，锐边杆3穿过通孔并置入空心通道内，以实现包边。封端头2呈直角状，其一端设有与空心通道匹配的固定插头6，端头基部通过将固定插头6插入空心通道内，实现与边封条主体1的固定，固定插头6和边封条主体1在对应位置上设有贯通的第一螺栓孔，第一螺栓孔内安装有与其匹配的第一固定螺栓。

封端头2的另一端带有两个并排设置的插槽，其中的两个插槽内固定有插片，并组合形成用于与其它部件对接以固定边封条的对接插头5。插片为弹性钢片。插片与插槽在对应安装位置还设有贯通的第二螺栓孔，并通过与第二螺栓孔匹配的第二固定螺栓实现固定连接。

实施例2

一种防护围栏用边封条，其结构参见图1和图2，用于遮盖网格状栏栅单元4的锐边杆3，边封条包括边封条主体1和设置在边封条主体1两端的封端头2，边封条主体1面向锐边杆3的一面内凹形成包边槽，安装时，锐边杆3伸入包边槽内实现包边。封端头2呈直角状，其一端设有与包边槽匹配的固定插头6，端头基部通过将固定插头6插入包边槽内，实现与边封条主体1的固定，固定插头6和边封条主体1在对应位置上设有贯通的第一螺栓孔，第一螺栓孔内安装有与其匹配的第一固定螺栓。封端头2的另一端带有两个并排设置的插槽，其中的两个插槽内固定有插片，并组合形成用于与其它部件对接以固定边封条的对接插头5。插片为弹性钢片。插片与插槽在对应安装位置还设有贯通的第二螺栓孔，并通过与第二螺栓孔匹配的第二固定螺栓实现固定连接。

上述的对实施例的描述是为便于该技术领域的普通技术人员能理解和使用实用新型。熟悉本领域技术的人员显然可以容易地对这些实施例做出各种修改，并把在此说明的一般原理应用到其他实施例中而不必经过创造性的劳动。因此，本实用新型不限于上述实施例，本领域技术人员根据本实用新型的揭示，不脱离本实用新型范畴所做出的改进和修改都应该在本实用新型的保护范围之内。
