电动伸缩看台层出机构的制作方法

本实用新型涉及体育器械技术领域，具体涉及一种电动伸缩看台层出机构。

背景技术：

看台装置，对体育场馆拥有者而言，根据需要随时变化场地用途显得极为很重要，这使得一个投资庞大的体育馆能够承办不同类型的比赛和其它的商业活动，从而大大提高其利用率，针对运动场馆的多功能使用趋势，活动看台系统应运而生(国内又称为伸缩看台或移动看台)。活动看台主要优点在于其高度的灵活性、安全性及高价值。富有创意的多功能转换概念能满足不同球队的运动要求，为最具挑战性的公众集合开辟了道路，使有限的空间作无限的应用，为场馆座椅带来了全新概念。

现有的看台装置大多具有多层结构，每层看台伸出结构采用独立的推出机构，结构较为复杂，制造成本高，而且伸缩不畅。

技术实现要素：

本实用新型针对现有技术存在的不足，提供了一种电动伸缩看台层出机构。

本实用新型解决其技术问题所采用的技术方案是：

一种电动伸缩看台层出机构，包括若干级导轨，每个导轨后部设置挡板，导轨前端设置层出器，层出器由支架、套管、摆杆和层出钩组成，套管设置在支架前端，摆杆和层出钩分别连接在套管内的转轴两端。

上述最前端导轨的挡板上设置用来容纳归拢导轨的U形固定槽板，其他各级导轨的挡板上设置用来挂接于U形固定槽板上的V形挂钩。

本实用新型的工作原理：当第一级导轨伸出到位后，通过第一级导轨的挡板推动第二级导轨层出器的摆杆，从而使套管另一端的层出钩打开，进而继续实现下一级导轨的向前伸出。

本实用新型采用多级联动式层出机构，不但解决了电动伸缩看台多层伸出的联动效果，结构紧凑，降低了层出机构制造成本，同时具有牢固、方便、平稳流畅的优点，广泛适用于电视演播、剧场、体育场、各种集会和比赛现场。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

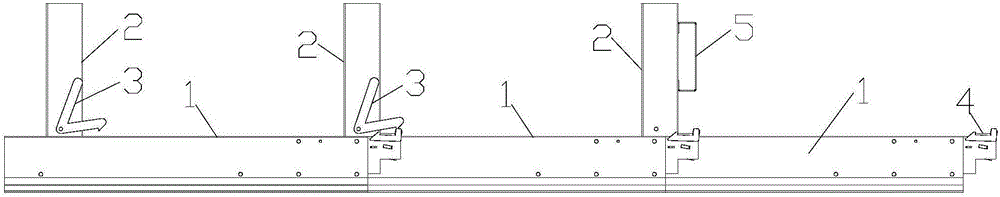

图1是本实用新型的结构示意图；

图2是本实用新型的正视示意图；

图3是本实用新型层出器的结构示意图；

图4是本实用新型层出器的侧视示意图。

图中1导轨、2挡板、3V形挂钩、4层出器、5U形固定槽板、41支架、42套管、43摆杆、44层出钩。

具体实施方式

如图1、图2、图3和图4所示：一种电动伸缩看台层出机构，包括若干级导轨1，每个导轨1后部设置挡板2，导轨1前端设置层出器4，层出器4由支架41、套管42、摆杆43和层出钩44组成，套管42设置在支架41前端，摆杆43和层出钩44分别连接在套管42内的转轴两端，最前端导轨的挡板2上设置用来容纳归拢导轨的U形固定槽板5，其他各级导轨的挡板上设置用来挂接于U形固定槽板5上的V形挂钩3。

本实用新型的工作原理：当第一级导轨伸出到位后，通过第一级导轨的挡板推动第二级导轨层出器的摆杆，从而使套管另一端的层出钩打开，进而继续实现下一级导轨的向前伸出。
