一种安全淋浴房的制作方法

本实用新型涉及一种淋浴房，特别是涉及一种安全淋浴房。

背景技术：

淋浴房是现代家居中不可或缺的一部分，它能有效提高卫生间的空间利用率。随着人们生活水平的不断提高，淋浴房的安全性问题也在逐渐受到重视。一般的玻璃式淋浴房的板体材料都采用钢化玻璃制成，钢化玻璃产品公认的2‰的自爆率为淋浴房的板体安全性带来不确定的危险性，另外，板体的耐冲击性能也有待进一步提升。

技术实现要素：

本实用新型所要解决的技术问题是提供一种安全淋浴房，机械强度高，耐冲击性能得到提升，提高了安全性。

本实用新型解决其技术问题所采用的技术方案是提供一种安全淋浴房，包括底座、若干板体和房门，所述板体和房门安装于底座的上方，所述若干板体和房门首尾连接围成淋浴空间，所述板体和房门为夹胶玻璃，所述夹胶玻璃包括第一玻璃层、强韧胶片和第二玻璃层，所述第一玻璃层和第二玻璃层内外对应、中间夹入强韧胶片黏合形成一体。

作为本实用新型一种优选的实施方式，所述第一玻璃层和第二玻璃层采用钢化玻璃或半钢化玻璃。

作为本实用新型另一种优选的实施方式，所述底座贴近墙体设置，所述若干板体和房门与墙体共同围成淋浴空间。

作为本实用新型另一种优选的实施方式，所述底座设置于墙角位置，所述若干板体和房门与两块墙体共同围成淋浴空间。

作为对上述实施方式的进一步改进，所述板体通过紧固件与墙体固定。

作为本实用新型另一种优选的实施方式，所述房门的一侧通过铰链与板体可转动式连接。

作为本实用新型另一种优选的实施方式，所述底座上设有房门的滑动轨道，所述房门为滑动式启闭结构。

作为本实用新型另一种优选的实施方式，所述房门上安装有把手。

作为本实用新型另一种优选的实施方式，所述第一玻璃层和第三玻璃层相对强韧胶片的侧面上形成装饰图案。

有益效果

在本实用新型中，淋浴房的板体和房门采用夹胶玻璃，夹胶玻璃为内外两层玻璃层夹入中间的强韧胶片黏合形成的一体结构，耐穿透的中间层强韧胶片能够吸收大量的冲击能量，机械强度高，即使内外层玻璃层发生破碎，碎片仍然黏在强韧胶片上，从而极大地提高了淋浴房的使用安全性。另外，通过改变中间层强韧胶片的色彩、透明度以及厚度，可以实现耐光辐照射、耐寒、耐热等附加功能，通过在第一玻璃层和第三玻璃层相对强韧胶片的侧面上形成装饰图案，可以提升淋浴房的美观。

附图说明

图1为本实用新型的结构示意图。

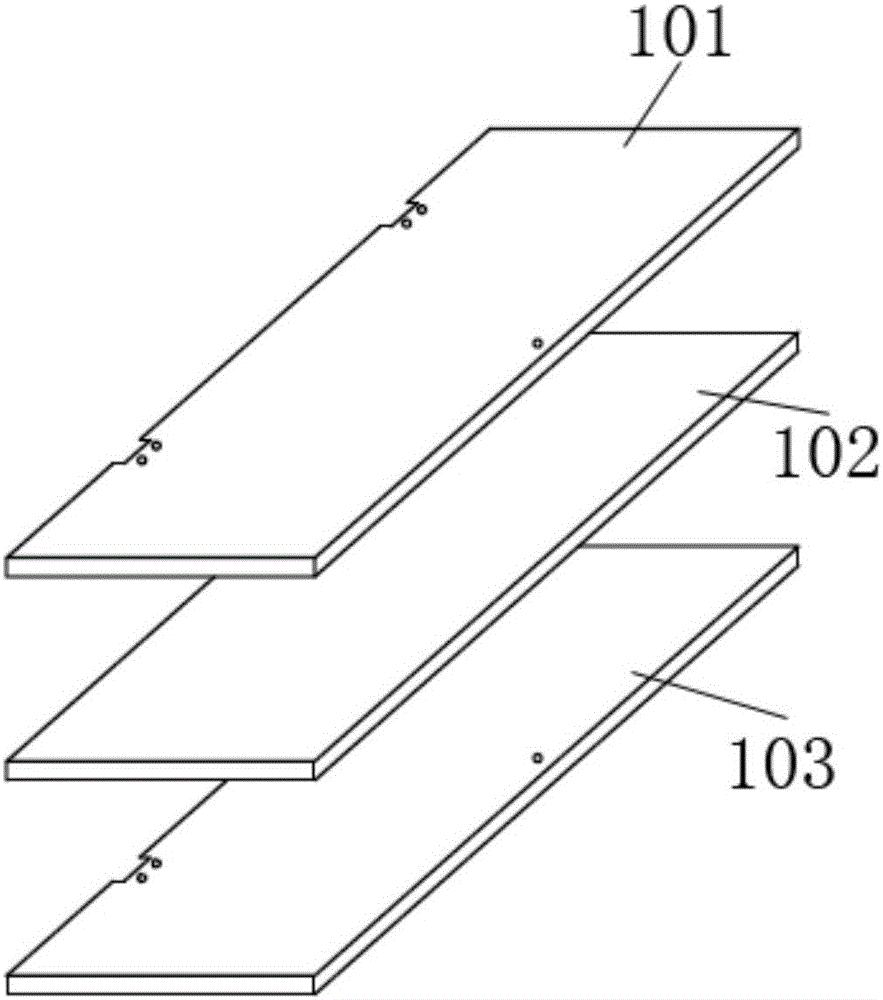

图2为夹胶玻璃的黏合层次图。

图3为夹胶玻璃的断面示意图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1所示的一种安全淋浴房(整体淋浴房、蒸汽淋浴房、淋浴屏)，包括底座3、若干板体1和房门11。

板体1和房门11安装于底座3的上方，若干板体1和房门11首尾连接围成淋浴空间。作为一种优选，底座1贴近墙体2设置，若干板体1和房门11与墙体2共同围成淋浴空间，板体1通过紧固件4与墙体2固定；作为另一种优选，底座1设置于墙角位置，若干板体1和房门11与两块墙体2共同围成淋浴空间，板体1通过紧固件4与墙体2固定。淋浴房的形状不唯一，可以根据实际情况或者需要设计成长方形、正方形、圆形或者半圆形等。

房门11与板体1之间的连接关系也不唯一，可以在其一侧通过铰链5与板体1连接，房门11通过转动启闭，也可以在底座3上设置房门11的滑动轨道，房门11为滑动式启闭结构。房门11上安装有把手6。

板体1和房门11为夹胶玻璃，夹胶玻璃包括第一玻璃层101、强韧胶片102和第二玻璃层103，第一玻璃层101和第二玻璃层103内外对应、中间夹入强韧胶片102黏合形成一体，如图2和图3所示，第一玻璃层101和第二玻璃层103采用钢化玻璃或者半钢化玻璃。这种夹胶玻璃，耐穿透的中间层强韧胶片102能够吸收大量的冲击能量，机械强度高，即使第一玻璃层101和第二玻璃层103发生破碎，碎片仍然牢固地黏在强韧胶片102上不飞溅出来，从而极大地提高了淋浴房的使用安全性。强韧胶片102通过选择透明度、单色、彩色以及厚度可以使得淋浴房具有耐光幅照射、耐寒、耐热等附加性能。另外，通过在第一玻璃层101和第三玻璃层103相对强韧胶片102的侧面上形成装饰图案，或者在夹胶玻璃不作淋浴面的玻璃上形成装饰图案，可以提高淋浴房的美观效果。

这种安全淋浴房的制作步骤如下：

(1)按所需要求分割玻璃原片大小、钻孔、挖槽及磨边等冷加工处理；

(2)对冷加工好的玻璃进行钢化或半钢化处理；

(3)在钢化或半钢化玻璃片的表面上用油漆、油墨等材料通过印刷、打印、镀膜、蚀刻、立线、打砂、激光雕刻及涂装等工艺制成装饰效果的图案层；

(4)取不同厚度、透明度、颜色的强韧胶片102通过夹胶工艺(加温高压复合)将钢化或半钢化玻璃片制成夹胶玻璃板；

(5)通过事先设计加工好的淋浴房装配五金件，将制成的夹胶玻璃板装配成淋浴房，如图1所示。
