一种建筑施工临时通行跳架的制作方法

本实用新型一种建筑施工临时通行跳架，涉及一种施工作业平面上使用的临时通行跳架，属于建筑施工领域。特别涉及一种结构简单，便于快速安装使用的施工场地临时通行跳架。

背景技术：

目前应用于房屋建筑施工过程中，不管是地面作业还是高空作业，都存在施工过程中，施工人员需要通过工作平面的情况，现阶段的临时通过方法采用跳架，施工人员临时通行的跳架主要是竹跳板、木跳板，需要用钢丝、铁钉临时固定，长度不足时，在用钢丝、铁钉连接竹跳板和木跳板进行延长，地面施工时，则在跳架下垫方砖用来保护施工平面，以达到安全施工的要求，高空作业时，需要将跳架和临时安装架进行连接，连接过程很不便利，费时费力，施工完成后，跳架需要从一个施工场地转移到另一个施工场地继续使用，由于这种跳架是用钢丝、铁钉固定，因此拆卸不便，拆除过程中跳架容易损坏，如果不更换就会对生产带来安全隐患，从而会浪费较多的材料，且连接用的钢丝，铁钉也无法二次使用，同样是一种浪费。

技术实现要素：

为了改善上述情况，本实用新型一种建筑施工临时通行跳架提供了一种结构简单，便于快速安装使用的施工场地临时通行跳架。成本低廉，便于推广。

本实用新型一种建筑施工临时通行跳架是这样实现的：本实用新型一种建筑施工临时通行跳架由瓦楞板、转轴、滑轮、导线槽、延伸支板、限位立板、支撑垫、支撑架、主橡胶支座、导向槽、导向轮、辅橡胶支座、防护垫、拉绳和主体支架组成，瓦楞板置于主体支架上方，主橡胶支座和辅橡胶支座分别置于主体支架下方，所述主橡胶支座和辅橡胶支座上分别开有贯穿孔槽，主体支架两侧分别开有导向槽，所述导向槽的内侧置有防滑垫，延伸支板一端伸入主体支架内，延伸支板的两侧各置有一个导向轮，所述导向轮置于导向槽内，限位立板垂直置于延伸支板的另一端上，限位立板下方置有支撑垫，所述限位立板上开有贯穿孔槽，延伸支板中部开有导线槽，支撑架置于主体支架上，滑轮通过转轴固定在支撑架上，拉绳一端固定在延伸支板一端上，另一端穿过导线槽，绕过滑轮后固定在主体支架上。

使用时，在建筑施工的时候，当需要临时通行的时候，将主体支架放置在临时通行位置，主橡胶支座和辅橡胶支座分别放在施工作业面的两侧，所述主橡胶支座和辅橡胶支座的设计是为了减少对施工平面的破坏，放置后施工人员可以踩在主体支架上的瓦楞板上通过施工区域，当主体支架长度不足时，可以拉动拉绳，拉绳沿滑轮移动，拉绳拉动延伸支板，延伸支板从主体支架中拉出，延伸支板两侧的导向轮沿着主体支架上的导向槽移动，可根据施工平面的大小来调节延伸支板所需延伸的距离，当拉绳完全拉出后，延伸支板延伸最大，延伸支板通过限位立板上的支撑垫支撑，所述拉绳上安装有锁紧扣，便于对拉绳的长度进行控制，高空作业时，将主体支架通过主橡胶支座和辅橡胶支座卡置在临时通行架位置，主橡胶支座和辅橡胶支座分别放在临时通行架外侧，同时将拉绳锁紧即可，主橡胶支座和辅橡胶支座的设计，可以提高主体支架在通行架上的摩擦力，使人员在通过施工区域时更加稳定，施工完毕后，将主体支架大角度倾斜，松开拉绳上的锁紧扣，延伸支板在重力作用下下滑，延伸支板两侧的导向轮分别沿导向槽滑动，同时延伸支板拉动拉绳回缩到原位，延伸支板伸入到主体支架内的时候，完成收缩过程，所述限位立板、主橡胶支座和辅橡胶支座上贯穿孔槽的设计，便于将本实用新型一种建筑施工临时通行跳架安装固定，所述防护垫的设计，能够减缓导向轮对导向槽的冲击，提高导向轮的使用寿命，同时也能够降低噪音，达到快速安装使用，便于施工场地临时通行的目的。

有益效果

一、结构简单，方便实用。

二、成本低廉，易于推广。

附图说明

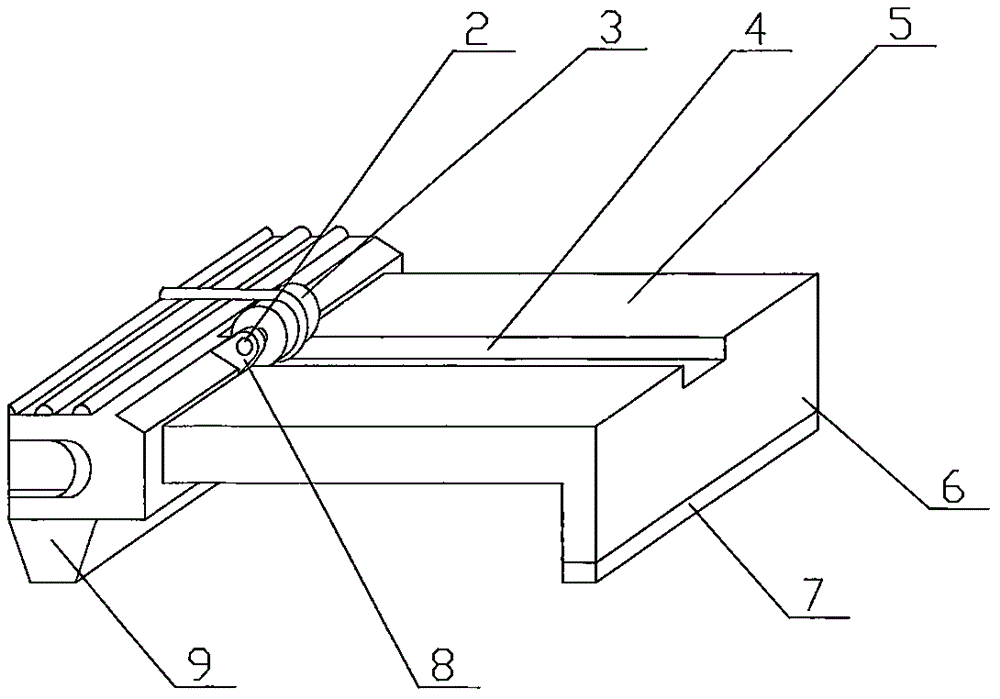

附图1为本实用新型一种建筑施工临时通行跳架的立体结构图

附图2为本实用新型一种建筑施工临时通行跳架的延伸支板的立体结构图

附图中

其中零件为：瓦楞板(1)，转轴(2)，滑轮(3)，导线槽(4)，延伸支板(5)，限位立板(6)，支撑垫(7)，支撑架(8)，主橡胶支座(9)，导向槽(10)，导向轮(11)，辅橡胶支座(12)，防护垫(13)，拉绳(14)，主体支架(15)

具体实施方式：

本实用新型一种建筑施工临时通行跳架是这样实现的，使用时，在建筑施工的时候，当需要临时通行的时候，将主体支架(15)放置在临时通行位置，主橡胶支座(9)和辅橡胶支座(12)分别放在施工作业面的两侧，所述主橡胶支座(9)和辅橡胶支座(12)的设计是为了减少对施工平面的破坏，放置后施工人员可以踩在主体支架(15)上的瓦楞板(1)上通过施工区域，当主体支架(15)长度不足时，可以拉动拉绳(14)，拉绳(14)沿滑轮(3)移动，拉绳(14)拉动延伸支板(5)，延伸支板(5)从主体支架(15)中拉出，延伸支板(5)两侧的导向轮(11)沿着主体支架(15)上的导向槽(10)移动，可根据施工平面的大小来调节延伸支板(5)所需延伸的距离，当拉绳(14)完全拉出后，延伸支板(5)延伸最大，延伸支板(5)通过限位立板(6)上的支撑垫(7)支撑，所述拉绳(14)上安装有锁紧扣，便于对拉绳(14)的长度进行控制，高空作业时，将主体支架(15)通过主橡胶支座(9)和辅橡胶支座(12)卡置在临时通行架位置，主橡胶支座(9)和辅橡胶支座(12)分别放在临时通行架外侧，同时将拉绳(14)锁紧即可，主橡胶支座(9)和辅橡胶支座(12)的设计，可以提高主体支架(15)在通行架上的摩擦力，使人员在通过施工区域时更加稳定，施工完毕后，将主体支架(15)大角度倾斜，松开拉绳(14)上的锁紧扣，延伸支板(5)在重力作用下下滑，延伸支板(5)两侧的导向轮(11)分别沿导向槽(10)滑动，同时延伸支板(5)拉动拉绳(14)回缩到原位，延伸支板(5)伸入到主体支架(15)内的时候，完成收缩过程，所述限位立板(6)、主橡胶支座(9)和辅橡胶支座(12)上贯穿孔槽的设计，便于将本实用新型一种建筑施工临时通行跳架安装固定，所述防护垫(13)的设计，能够减缓导向轮(11)对导向槽(10)的冲击，提高导向轮(11)的使用寿命，同时也能够降低噪音，达到快速安装使用，便于施工场地临时通行的目的。
