智能三相分置生态公厕的制作方法

本实用新型属于环卫机械，是一种智能固液气三相分置生态公厕。

背景技术：

公共厕所逐步从传统的水冲式公共厕所向生态型公共厕所转变。国外发达国家生态厕所的研究起步于80年代末，目前主要有储存式厕所、循环水冲式厕所和堆肥式生态厕所等几大类。我国生态厕所的研究应用起步较晚，但近几年发展很快，应用最广的主要为打包式与循环水冲式厕所。目前存在的问题是固液气不能有效处理。

技术实现要素：

本实用新型的目的是为解决生态公厕中固液气三相分置的问题。

本实用新型的技术方案是：本实用新型由全自动智能控制系统、管理间、红外线人体感应器、厕灯、排气扇、如厕间、集便器、真空自吸泵、物料箱、固液分离机、大便收集专用箱、滤液箱、膜水箱、中水箱、自来水供给系统、设备间、紫外线杀菌消毒管、集气罩、臭气净化罐等部分组成。全自动智能控制系统安装在管理间，通过控制管路实时控制各个组件有序、自动工作。红外线人体感应器、厕灯、排气扇安装在各个如厕间顶部，集便器分组并联使用，分别安装在独立如厕间内，集便器通过管道与设备间的真空自吸泵一一相连，真空自吸泵并排安装在物料箱上，物料箱通过管路与固液分离机相连，大便收集专用箱放到固液分离机排料口，固液分离机、膜水箱、中水箱、自来水供给系统放置到设备间地面并通过管道依次相连，紫外线杀菌消毒管安装在膜水箱出水口，集气罩安装在设备间顶部，通过管道与臭气净化罐相连。工作时，用户打开厕门，全自动智能控制系统启动，红外线人体感应器到用户，厕灯点亮，排气扇开启，用户如厕完毕时，点动冲水键，全自动智能控制系统控制中水箱用少量的水给集便器供水，与此同时，真空自吸泵启动，将集便器中污物抽到物料箱中。物料箱中的污物通过箱内格筛的分离，将混杂的卫生纸等留到物料箱。经过格筛过滤的粪便混合物进入固液分离机压榨分离，处理后的有机聚合污泥进入大便收集专用箱收集，集中处理，由环卫工人定期更换，可以用做有机肥。分离出的滤液进入滤液箱内，再抽到膜水箱中，通过内置的格栅，将与菌液发生反应形成的絮状物分离，余水经渗透膜进行过滤，再经过紫外线杀菌消毒管杀菌消毒，达到中水标准，抽到中水箱中作为绿化水以及厕所循环利用，当中水箱内水量较少时，全自动智能控制系统还可以通过自来水供给系统来进行补偿。设备间上方设有集气罩，搜集异味气体，通过排风扇，排到臭气净化罐中，经过除湿、除臭处理，最后排空。用户走出如厕间时，红外线人体感应器感应到用户走出，全自动智能控制系统控制厕灯和排气扇延时关闭，等待下一个如厕者的到来，不断重复以上过程。由此可见，本实用新型结构紧凑合理，机电光智能控制一体化，实现了粪便固液气三相有效分离，环保绿色节水和有机肥资源化再利用，提高了人们如厕的安全性、舒适性，享受到高新技术装备带来的愉悦感受。

附图说明

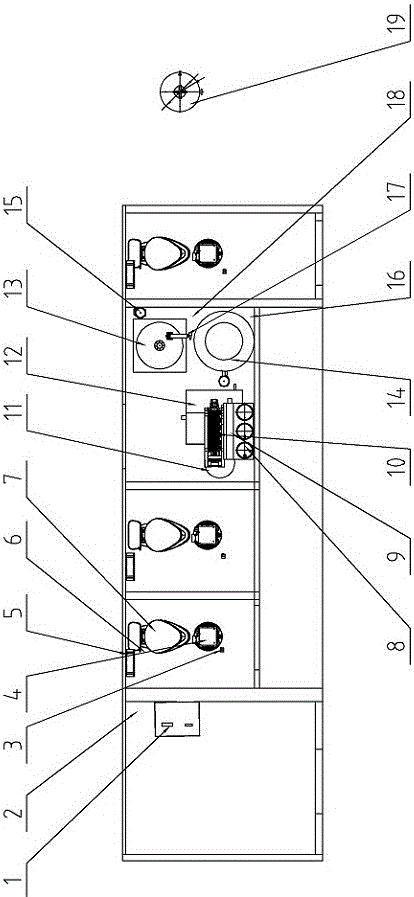

图1为本实用新型主视图、图2为本实用新型俯视图、图3为本实用新型工作流程图。集便器和真空自吸泵可以根据用户需求组合，本实用新型按照三组集便器和真空自吸泵组合为例实施。

具体实施方案

本实用新型由全自动智能控制系统（1）、管理间（2）、红外线人体感应器（3）、厕灯（4）、排气扇（5）、如厕间（6）、集便器（7）、真空自吸泵（8）、物料箱（9）、固液分离机（10）、大便收集专用箱（11）、滤液箱（12）、膜水箱（13）、中水箱（14）、自来水供给系统（15）、设备间（16）、紫外线杀菌消毒管（17）、集气罩（18）、臭气净化罐（19）等部分组成。全自动智能控制系统（1）安装在管理间（2），通过控制管路实时控制各个组件有序、自动工作。红外线人体感应器（3）、厕灯（4）、排气扇（5）安装在各个如厕间（6）顶部，集便器（7）分组并联使用，分别安装在各个如厕间（6）地面上，集便器（7）通过管道与设备间的真空自吸泵（8）一一相连，真空自吸泵（8）并排安装在物料箱（9）上，物料箱（9）通过管路与固液分离机（10）相连，大便收集专用箱（11）放到固液分离机（10）排料口，固液分离机（10）放置到滤液箱（12）上，物料箱（9）、大便收集专用箱（11）、滤液箱（12）、膜水箱（13）、中水箱（14）、自来水供给系统（15）放置到设备间（16）地面并通过管道依次相连，紫外线杀菌消毒管（17）安装在膜水箱（13）出水口，集气罩（18）安装在设备间（16）顶部，通过管道与臭气净化罐（19）相连。工作时，用户打开厕门，全自动智能控制系统（1）启动，红外线人体感应器（3）感应到用户，厕灯（4）点亮，排气扇（5）开启，用户如厕完毕时，点动冲水键，全自动智能控制系统（1）控制中水箱（14）用少量的水给集便器（7）供水，与此同时，真空自吸泵（8）启动，将集便器（7）中污物抽到物料箱（9）中。物料箱（9）中的污物通过箱内格筛的分离，将混杂的卫生纸等留到物料箱（9）。经过格筛过滤的粪便混合物进入固液分离机（10）压榨分离，处理后的有机聚合污泥进入大便收集专用箱（11）收集，集中处理，由环卫工人定期更换，可以用做有机肥。分离出的滤液进入滤液箱（12）内，再抽到膜水箱（13）中，通过内置的格栅，将与菌液发生反应形成的絮状物分离，余水经渗透膜进行过滤，再经过紫外线杀菌消毒管（17）杀菌消毒，达到中水标准，抽到中水箱（14）中作为绿化水以及厕所循环利用，当中水箱（14）内水量较少时，全自动智能控制系统（1）还可以通过自来水供给系统（15）来进行补偿。设备间上方设有集气罩（18），搜集异味气体，通过排风扇，排到臭气净化罐（19）中，经过除湿、除臭处理，最后排空。用户走出如厕间时，红外线人体感应器（3）感应到用户走出，全自动智能控制系统（1）控制厕灯（4）和排气扇（5）延时关闭，等待下一个如厕者的到来，不断重复以上过程。由此可见，本实用新型结构紧凑合理，机电光智能控制一体化，实现了粪便固液气三相有效分离，环保绿色节水和有机肥资源化再利用，提高了人们如厕的安全性、舒适性，享受到高新技术装备带来的愉悦感受。
