一种多功能树叶清扫机的制作方法

本实用新型涉及一种多功能树叶清扫机，具体地涉及一种包括清扫本体、把手、落叶清扫机构、传动机构、落叶收集箱、传送板、独轮车的多功能树叶清扫机，特别是涉及一种在落叶收集箱的入口处加了粉碎机构，与独轮车进行结合的多功能树叶清扫机。

背景技术：

在我们的日常生活中，每天都会有大量灰尘、烟头、纸屑和落叶等垃圾的产生，各种各样的垃圾以不同的形式出现在我们的周围，造成了生活环境的不美观，甚至造成了环境的污染，严重影响到了我们的出行活动，进行垃圾清扫是一种人们最广泛施行的保护环境的做法；如果一直采用的是传统清扫垃圾的方式，那么环卫工人花费大量的时间是不可避免的，而且工作效率低下，清扫效果也不明显，因此，要解决这一系列问题，清扫机在校园、公园、小区、旅游区、工业区等各个场所得到了广泛的应用，占有很重要的位置。然而，目前市面上对于落叶清扫这一方面，并没有一款专门的清扫设备，基本都是落叶随垃圾一起被清扫起来，没有将落叶整合在一起，造成了资源的浪费，所以设计一款多功能树叶清扫机迫在眉睫。

技术实现要素：

本实用新型的技术方案如下：

一种多功能树叶清扫机，包括清扫本体(2)，其特征在于：所述的清扫本体后端可拆卸地安装一独轮车(1)。

在本实用新型的较佳实施例中，所述清扫本体上安装有独轮车专用把手(1-2)。

在本实用新型的较佳实施例中，清扫本体(2)的后端上半部设有左右延伸的连接板(1-1)，该连接板(1-1)通过螺丝可拆卸地固定在清扫本体(2)上；独轮车通过连接支架(1-4)连接于连接板(1-1)上。

在本实用新型的较佳实施例中，清扫本体(2)后端上半部固定有独轮车专用把手(1-2)，其通过螺丝可拆卸地固定在清扫本体(2)上。

在本实用新型的较佳实施例中，在清扫本体(1)的中上设有手推把手(3)。

在本实用新型的较佳实施例中，该手推把手(3)包括左右两侧分别和清扫本体(2)固定的第一连接杆(3-1)，每根第一连接杆(3-1)的一端固定于清扫本体(2)的顶部或侧面，另一端枢接第二连接杆(3-2)。

在本实用新型的较佳实施例中，清扫本体(2)中后部的左右两侧分别设一后轮(2-1)，在前端正面左右各设一导向轮(2-2)。

在本实用新型的较佳实施例中，清扫本体(2)的前半部上设落叶收集箱(4)，后半部内设滚刷(2-3)，滚刷(2-3)和后轮(2-1)同轴，形成同步旋转关系。从而通过后轮(2-1)的滚动来带动滚刷(2-3)的转动。

在本实用新型的较佳实施例中，落叶收集箱(4)朝向滚刷(2-3)的一侧设有落叶入口(4-1)，在该落叶入口处设有落叶粉碎机构。

在本实用新型的较佳实施例中，落叶粉碎机构包括互相配合的齿轮组(4-2)、带轮(4-3)和粉碎卷筒组(4-4)；粉碎卷筒组(4-4)上装的带轮(4-3)通过皮带(6)和后轮(2-1)的轮轴连接在一起。

根据清扫的场合、气候等不同，所适用的各类清扫机都有其优点和缺点。一般来说，清扫机主要有三种传动形式：机械传动形式，或者液压传动形式，或者机械-液压复合传动形式，本实用新型通过选择三种传动形式中的一种，来实现清扫、收集等功能，是一种新型高效设备。

本实用新型采用机械传动来实现运动，提供了一种在落叶收集箱的入口处装有粉碎机构，同时将独轮车与清扫机进行了结合，本实用新型的设计实现了落叶的清扫、粉碎，改善了树叶清扫机的收集性能，完善了清扫机的结构和性能，实现了多功能，解决了人工打扫效果差，大型清扫机维修费用高等问题。

本实用新型将清扫机与独轮车进行了结合，将其与安装在清扫机后部上的夹板配合，在清扫机后部安装一个独轮车专用把手，保证清扫效率。

由上述描述可知，本实用新型创造性地提供了一种在入口处设置有粉碎机构的收集箱，将通过粉碎机构的部分落叶进行了粉碎，使其在收集箱内占用较小的空间，从而保证能够收集更多落叶。本新型实用还创造性地将独轮车与清扫机进行结合，独轮车与清扫机之间的连接设置为可拆卸连接，操作简单，保证了清扫效率。

落叶清扫机以清扫本体做为基础，把手、清扫机构、传动机构、收集箱、传送板、独轮车、轮子等其他部件安装在清扫本体上，可以随清扫本体的移动而移动，发挥移动清扫落叶的功能。

落叶清扫机构有盘刷和滚刷，盘刷安装于清扫机的两侧，通过半交叉带传动实现盘刷的旋转运动，能够将马路旁、墙角等难以清扫区域的落叶旋转拔出；滚刷是通过四杆齿轮与后轮轴连接，实现滚刷的清扫。

附图说明

图1为本实用新型实施例的多功能树叶清扫机的正面结构示意图；

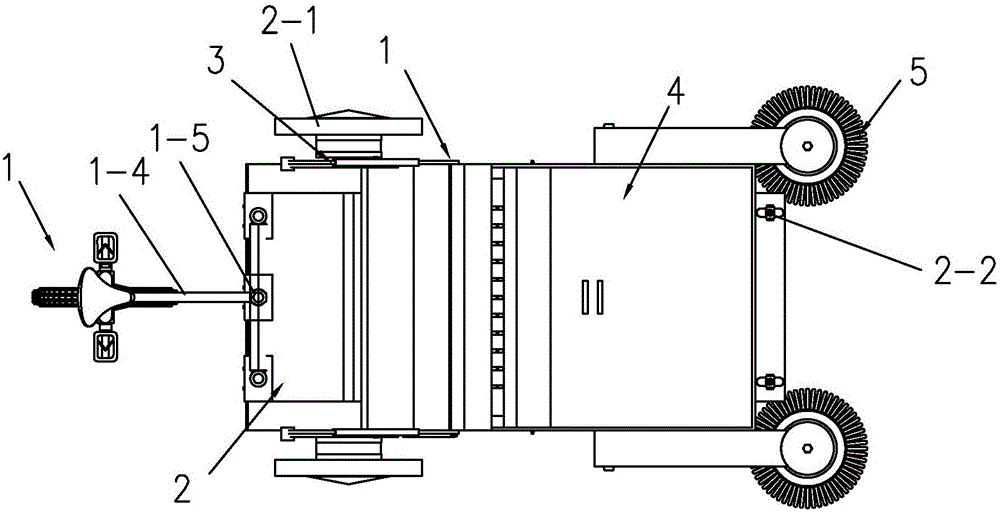

图2为本实用新型实施例的多功能树叶清扫机的俯视结构示意图；

图3为图1的左视图；

图4为本实用新型的独轮车与清扫机连接结构示意图；

图5至图7为本实用新型实施例的收集箱内粉碎机构的传动示意图；

其中图5为正视图，图6为左视图，图7为俯视图。

具体实施方式

本实用新型的具体实施例，参照附图1至图3，一种多功能树叶清扫机，包括独轮车1、清扫本体2和落叶收集箱4等。

其中，清扫本体2为箱体形状，其前进方向的后部(图1的左端)的左右两侧分别设一后轮2-1，在其前进方向的前部正面左右各设一导向轮2-2。清扫本体的前半部上设落叶收集箱4，后半部内设滚刷2-3，滚刷2-3前，清扫本体2底部设有传送板2-4，以利于落叶被滚刷扫入落叶收集箱4。滚刷可以通过一电机驱动，或是和后轮2-1的轮轴联动，通过后轮2-1的滚动来带动滚刷2-3的转动。在本实施例中，采用后轮2-1来带动滚刷2-3。滚刷通过四杆齿轮与后轮轴连接，实现滚刷的清扫。

落叶收集箱4朝向滚刷2-3的一侧设有落叶入口4-1，在该落叶入口处设有落叶粉碎机构。参见图5至图7，落叶粉碎机构包括互相配合的齿轮组4-2、带轮4-3和粉碎卷筒组4-4，落叶经过齿轮组4-2之间装有的粉碎卷筒组4-4时，即被粉碎。在本实施例中，带轮4-3通过皮带6和后轮2-1的轮轴连接在一起。

由于在落叶收集箱的入口处装有落叶粉碎机构，通过皮带6传动，使后轮2-1转动带动粉碎机构上的带轮4-3，进而带动粉碎机构上面的1对齿轮组4-2工作，实现收集到的部分落叶的粉碎，使落叶在收集箱内占用较小的空间，从而保证能够收集更多落叶。落叶粉碎机构为可拆卸的，落叶收集箱具有一箱两用(粉碎+收集)的功能。

清扫本体2的后端连接独轮车1，该独轮车1和清扫本体2之间为可拆卸式连接。同时参见图1和图4，清扫本体2的后端上半部设有左右延伸的连接板1-1，该连接板1-1通过螺丝可拆卸地固定在清扫本体2上。同时，后端上半部左右侧分别固定有一独轮车专用把手1-2，通过螺丝可拆卸地固定在清扫本体2上。

独轮车专用把手1-2之间设独轮车固定杆1-5，该独轮车固定杆固定于左右延伸的连接板1-1上，独轮车1的车体1-3通过连接支架1-4连接于独轮车固定杆1-5上。在其它实施例中，车体1-3也可以通过连接支架1-4直接连接于连接板1-1上。

在清扫本体1的顶部枢接一手推把手3，该手推把手3包括左右两侧分别和清扫本体2固定的第一连接杆3-1，每根第一连接杆3-1的一端固定于清扫本体2的顶部或侧面，第一连接杆3-1另一端枢接第二连接杆3-2，第二连接杆3-2的叠合和展开可用于实现手推把手的伸缩。

本实用新型将清扫本体2与独轮车1进行了结合，在清扫本体2后部安装了一个独轮车专用把手1-2，操作者通过独轮车专用把手1-2和清扫机的360°导向轮2-2，即可控制整台树叶清扫机的转向，保证了清扫效率。

连接板1-1可拆卸，从而独轮车1能够从清扫本体2拆卸下来，此时，手推把手的第二连接杆3-2可翻转向后，作为手推使用。通过独轮车的拆卸或安装，能够实现手工推动清扫和独轮车驱动清扫相结合。

落叶通过清扫机两端的盘刷，将其收集到清扫机的中间，然后通过滚刷清扫和传送板，将落叶送到落叶收集箱。

在落叶收集箱的入口处装有粉碎机构，通过带传动，使后轮转动带动粉碎机构，实现部分落叶的粉碎，保证能够收集更多落叶。

上述仅为本实用新型的一个具体实施例，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
