电线杆加高装置的制作方法

本发明涉及电力设备技术领域，尤其涉及一种电线杆加高装置。

背景技术：

目前，随着供电规模的增大，电力线缆的铺设需要同步进行增加，但是通过新立杆架设新线路需要高昂的建设施工成本，同时需要占用大量的土地面积，使得电力运营成本增加。

技术实现要素：

鉴于以上所述现有技术的缺点，本发明的目的在于提供一种电线杆加高装置，通过增加在现有的电线杆的高度用于为新电力线缆提供铺设空间。

本发明解决其技术问题所采用的技术方案是：

一种电线杆加高装置，其特征在于：包括与电线杆匹配安装的加高装置、设置在加高装置底部的抱箍组件和设置在加高装置顶部的横担组件，所述的加高装置整体为管状结构，加高装置内壁上设有限位板，限位板顶部设有与其连接的加强板，限位板和加强板外侧均与加高装置内壁连接固定，所述的抱箍组件包括两个匹配的抱箍板，两个抱箍板的同一侧端部的固定板通过螺栓连接固定，两个抱箍板另一侧端部之间通过铰链转动连接且抱箍板该侧端部还通过各自的销轴与加高装置底端转动连接，所述的横担组件包括横担本体和支撑杆，横担本体底侧中部与加高装置顶端连接固定，横担本体两侧通过支撑杆与加高装置的侧壁连接固定。

所述的加高装置顶部设有用于与横担本体连接的侧耳，侧耳设有对称分布的两个。

所述的加高装置包括了位于其两端的端板和位于两个端板之间的管状支架构成，管状支架为由若干纵向板和若干横向板交错连接构成的网状结构。

所述的支撑杆两侧端部分别设有安装面板，支撑杆端部通过安装面板分别与横担本体和加高装置连接固定。

一种电线杆加高装置的安装方法，包括了以下步骤：

a、将加高装置吊升至电线杆正上方并慢慢向下移动，使电线杆顶端嵌入至加高装置底部的开口内并与加高装置的限位板相抵；

b、根据电力线缆铺设方向调整加高装置的方向并通过其底部抱箍组件将加高装置底端与电线杆进行抱紧，使加高装置与电线杆连接固定；

c、将横担本体吊升至加高装置顶部，通过螺栓将横担本体与加高装置的侧耳进行连接固定；

d、将支撑杆吊升至加高装置两侧，通过螺栓将其两端的安装面板分别与横担本体和加高装置连接固定；

e、在横担上安装对应的电力配件进行电力线缆铺设即可。

综上所述，本发明具有以下有益效果：结构设计合理，将该电线杆加高装置安装在现有的电线杆顶部，达到增加现有电线杆高度的目的，从而为新电力线缆提供铺设空间，通过电线杆加高装置的横担组件便可以进行新电力线缆的铺设，使现有的电力线路得到了二次应用，降低了新电力线缆的施工成本，避免重新开辟线路走廊。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1为本发明的结构示意图。

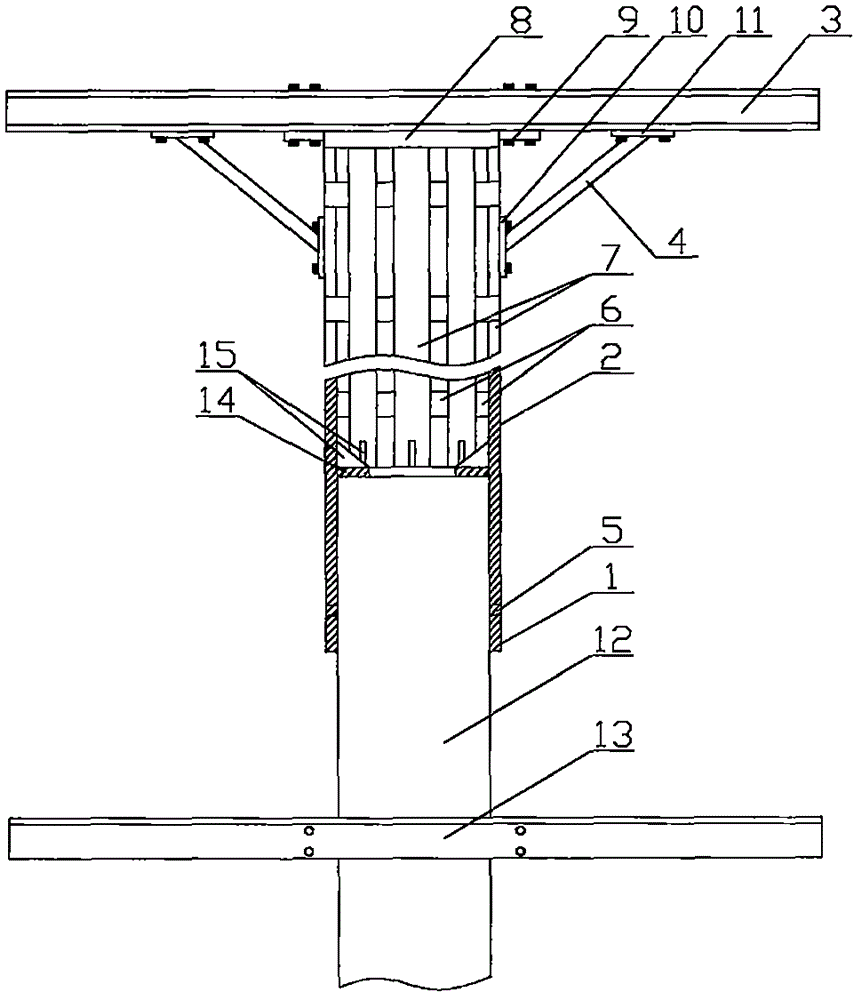

图2为本发明的局部剖视结构示意图。

图3为抱箍组件的结构示意图。

图中，1抱箍组件、2加高装置、3横担本体、4支撑杆、5下端板、6横向板、7纵向板、8上端板、9侧耳、10安装面板、11抱箍板、12电线杆、13一级横担、14限位板、15加强板、16固定板、17销轴、18铰链。

具体实施方式

以下由特定的具体实施例说明本发明的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本发明的其他优点及功效。

根据附图1、2、3所示：本发明提供了一种电线杆加高装置，包括与电线杆12匹配安装的加高装置2、设置在加高装置2底部的抱箍组件1和设置在加高装置2顶部的横担组件，其中：

所述的加高装置2整体为管状结构，加高装置2包括了位于其两端的上端板8、下端板5和位于上端板8、下端板5之间的管状支架构成，管状支架为由若干纵向板7和若干横向板6交错连接构成的网状结构，使得加高装置2具有结构强度高、质量轻、阻力小和成本低的优点，相对于密封管体而言具有较大优势，加高装置2内壁上设有限位板14，限位板14靠近下端板5设置，限位板14顶部设有与其连接的加强板15，限位板14和加强板15外侧均与加高装置2内壁连接固定，当电线杆12的顶部嵌入至加高装置2底部开口时，通过限位板14限制电线杆12的嵌入深度，同时限位板14还用于支撑加高装置2，因此限位板14的受力较大，需要通过加强板15保证其与加高装置2内壁的连接稳定性；

所述的抱箍组件1包括两个匹配的抱箍板11，两个抱箍板11的同一侧端部的固定板16通过螺栓连接固定，两个抱箍板11另一侧端部之间通过铰链18转动连接且抱箍板11该侧端部还通过各自的销轴17与加高装置2底端转动连接，使两个抱箍板11可以依靠销轴17在下端板5底部进行转动，同时还可以依靠铰链18实现相互连接，该抱箍组件1主要用于将加高装置2底部与电力杆进行固定，完成加高装置2的整体安装；

所述的横担组件包括横担本体3和支撑杆4，横担本体3底侧中部与加高装置2顶端连接固定，所述的加高装置2顶部设有用于与横担本体3连接的侧耳9，侧耳9设有对称分布的两个，横担本体3与侧耳9通过螺栓进行连接，横担本体3两侧通过支撑杆4与加高装置2的侧壁连接固定，支撑杆4两侧端部分别设有安装面板10，支撑杆4端部通过安装面板10分别与横担本体3和加高装置2连接固定，通过该结构实现横担组件的整体安装。

一种电线杆加高装置的安装方法，包括了以下步骤：

a、将加高装置吊升至电线杆正上方并慢慢向下移动，使电线杆顶端嵌入至加高装置底部的开口内并与加高装置的限位板相抵；

b、根据电力线缆铺设方向调整加高装置的方向并通过其底部抱箍组件将加高装置底端与电线杆进行抱紧，使加高装置与电线杆连接固定；

c、将横担本体吊升至加高装置顶部，通过螺栓将横担本体与加高装置的侧耳进行连接固定；

d、将支撑杆吊升至加高装置两侧，通过螺栓将其两端的安装面板分别与横担本体和加高装置连接固定；

e、在横担上安装对应的电力配件进行电力线缆铺设即可。

该电线杆加高装置在现有的电线杆12上的进行安装，使电线杆12通过其一级横担13进行原有电力线缆的架设，通过横担本体3进行新电力线缆的架设，使原有的电力线路得到了二次应用，降低了新电力线缆的施工成本，避免重新开辟线路走廊。

以上所述仅为本发明的优先实施方式，只要以基本相同手段实现本发明的目的技术方案，都属于本发明的保护范围之内。
