一种幕墙清洁及维护用的防风扣的制作方法

本实用新型涉及一种幕墙清洁及维护用的防风扣。

背景技术：

擦窗机吊篮在高层建筑幕墙外立面工作时，高空风速大，吊篮摇动幅度大，容易发生危险。需要在幕墙板块接缝内设置一种吊篮固定锁扣(即防风扣)，将吊篮固定，以解决擦窗机吊篮遇风剧烈晃动的危险，保证吊篮内作业人员的安全。

现有技术中，防风扣一般包括用于固定在幕墙上的基座、固设于基座上的立柱、插销及用于供擦窗机吊篮的绳索穿过的吊环，该立柱设有可供插销的首端插入的插孔，该插销与立柱之间设有锁机构，该锁机构在一阻止插销拔离立柱的上锁状态和一允许插销拔离立柱的解锁状态之间切换，该插销的尾端设有一与锁机构联动的按钮，该锁机构于按钮被按压时处于解锁状态，该吊环安装于插销的尾端，该吊环包括带有开口的环体，环体围成的空间除了供绳索穿过外，还置入了按钮。按钮一旦被绳索撞击，其等同于按钮被按压，这样插销就会脱离立柱，容易发生安全事故，可靠性降低。

技术实现要素：

本实用新型的目的在于提供一种安全可靠的幕墙清洁及维护用的防风扣。

上述目的是通过如下技术方案来实现的：

一种幕墙清洁及维护用的防风扣，包括用于固定在幕墙上的基座、固设于基座上的立柱、插销及用于供绳索穿过的吊环，该立柱设有可供插销的首端插入的插孔，该插销与立柱之间设有锁机构，该锁机构在一阻止插销拔离立柱的上锁状态和一允许插销拔离立柱的解锁状态之间切换，该插销的尾端设有一与锁机构联动的按钮，该锁机构于按钮被按压时处于解锁状态，该吊环安装于插销的尾端，该吊环包括带有开口的环体，该环体上设有隔挡件，该隔挡件将环体围成的空间划分为一用于供绳索穿过的穿绳空间和一用于供按钮置入的避让空间。

该技术方案通过设置隔挡件以将环体围成的空间划分穿绳空间和避让空间，起到将绳索与按钮隔离互不干预的作用，避免绳索撞击按钮而引发安全事故，提高防风扣的安全性和可靠性。

上述技术方案可采用如下措施作进一步的改进：

该隔挡件为一套装于环体上的套环。该技术方案结构简单，实施方便。

该穿绳空间为套环围成的空间。

套环以可拆装的方式套装于环体上。该技术方案可以便于套环的拆装，同时便于绳索的穿入穿绳空间的操作。

该套环的材质为塑料。该技术方案设计合理，便于套环的拆装。

套环上设有可供绳索进入套环围成的空间内的缺口。该技术方案可以便于绳索进入穿绳空间内。

该隔挡件为一连接于环体上的横杆。该技术方案结构简单。

该横杆中部断开而形成可供绳索进出穿绳空间的进出口，该横杆上套设有一套筒，套筒与横杆螺纹连接，转动套筒以打开或者关闭该进出口。该技术方案结构简单，可以便于绳索进入穿绳空间内。

该幕墙清洁及维护用的防风扣还包括螺栓和螺母；该锁机构包括插销芯、弹簧和顶珠；该插销内设有阶梯孔，该阶梯孔包括位于插销的尾端内的大直径段和位于插销的首端内的小直径段，阶梯孔的大直径段与阶梯孔的小直径段的相接处具有台阶面；按钮可滑动地插入阶梯孔的大直径段内，该按钮上设有其长度方向平行于按钮的滑动方向的跑道形穿孔；插销芯包括位于阶梯孔的大直径段内的头部、伸入阶梯孔的小直径段内的杆部，该插销芯的杆部上设有环形解锁凹槽和上锁端部，该插销芯的头部与按钮相抵；弹簧套于插销芯的杆部外，弹簧的一端与插销芯的头部相抵，弹簧的另一端与阶梯孔的台阶面相抵；插销的首端设有与阶梯孔的小直径段连通的开孔，顶珠安装于开孔中；于环体的开口两侧分别设有一安装耳部，两安装耳部分立于插销的尾端的两侧，螺栓依次穿过其中一安装耳部、插销的尾端及另一安装耳部后与螺母连接，螺栓穿过按钮的跑道形穿孔；于上锁端部与顶珠相抵而使顶珠部分凸出开孔外，此时，该锁机构处于上锁状态；于按压按钮而驱使插销芯滑动后，顶珠陷入环形解锁凹槽内而使顶珠缩入开孔中，此时，该锁机构处于解锁状态。

该立柱的插孔内设有用于容置顶珠的环形容置凹槽。该技术方案通过设置环形容置凹槽可以提高锁机构的稳定性。

本实用新型与现有技术相比，至少具有如下优点：

1、本实用新型通过设置隔挡件以将环体围成的空间划分穿绳空间和避让空间，起到将绳索与按钮隔离互不干预的作用，避免绳索撞击按钮而引发安全事故，提高防风扣的安全性和可靠性；

2、本实用新型通过使得套环以可拆装的方式套装于环体上，可以便于套环的拆装，同时便于绳索的穿入穿绳空间的操作；

3、本实用新型通过在套环上设有可供绳索进入套环围成的空间内的缺口，可以便于绳索进入穿绳空间内；

4、本实用新型通过将横杆中部断开而形成可供绳索进出穿绳空间的进出口，并通过转动套筒以打开或者关闭该进出口，可以便于绳索进入穿绳空间内。

附图说明

图1示出了本实用新型实施例一的立体示意图；

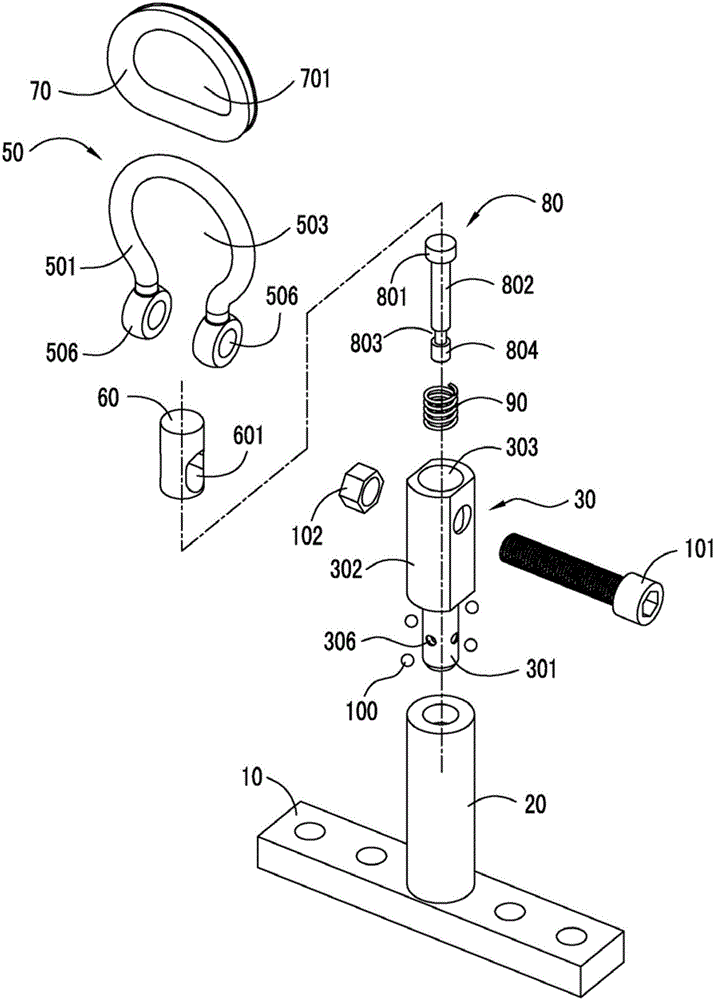

图2示出了本实用新型实施例一的立体分解示意图；

图3示出了本实用新型实施例一的剖视图；

图4示出了在图3的基础上将插销与立柱分离后的示意图，且按钮已被按压；

图5示出了本实用新型实施例一的套环套装于环体上的示意图；

图6示出了本实用新型实施例一的带有缺口的套环、绳索及吊环的穿绳示意图；

图7示出了本实用新型实施例一的吊环的结构一示意图；

图8示出了本实用新型实施例一的吊环的结构二示意图；

图9示出了本实用新型实施例一的吊环的结构三示意图。

附图标号：

10基座；

20立柱、201插孔、202环形容置凹槽；

30插销、301插销的首端、302插销的尾端、303阶梯孔的大直径段、304阶梯孔的小直径段、305台阶面、306开孔；

40绳索；

50吊环、501环体、502开口、503环体围成的空间、504穿绳空间、505避让空间、506安装耳部；

60按钮、601跑道形穿孔；

70套环、701套环围成的空间、702缺口；

80插销芯、801头部、802杆部、803环形解锁凹槽、804上锁端部；

90弹簧；

100顶珠；

101螺栓；

102螺母；

103横杆、104进出口、105套筒。

具体实施方式：

实施例一：

如图1至图6所示的一种幕墙清洁及维护用的防风扣，包括用于固定在幕墙(图中未示出)上的基座10、固设于基座10上的立柱20、插销30及用于供绳索40(例如可以是擦窗机吊篮的绳索)穿过的吊环50，该立柱20设有可供插销的首端301插入的插孔201，该插销30与立柱20之间设有锁机构，该锁机构在一阻止插销30拔离立柱20的上锁状态和一允许插销30拔离立柱20的解锁状态之间切换，该插销的尾端302设有一与锁机构联动的按钮60，该锁机构于按钮60被按压时处于解锁状态，该吊环50安装于插销的尾端302，该吊环50包括带有开口502的环体501，该环体501上设有隔挡件，该隔挡件将环体围成的空间503划分为一用于供绳索40穿过的穿绳空间504和一用于供按钮60置入的避让空间505，以将绳索40与按钮60隔离互不干预。

其中，图3示出了该锁机构处于上锁状态，图4示出了该锁机构处于解锁状态。

本实施例中，基座10可以预先固定安装在幕墙的立柱(图中未示出)或者其它支撑构件上。

该隔挡件为一套装于环体上的套环70。

该穿绳空间504为套环围成的空间701。

套环70以可拆装的方式套装于环体501上。

该套环70的材质为塑料。

如图6所示，套环70上设有可供绳索40进入套环围成的空间701内的缺口702。在穿绳过程中，可让绳索先经缺口进入套环内，此后再讲套环套装于环体上。

该幕墙清洁及维护用的防风扣还包括螺栓101和螺母102；该锁机构包括插销芯80、弹簧90和顶珠100；

该插销30内设有阶梯孔，该阶梯孔包括位于插销的尾端302内的大直径段303和位于插销的首端301内的小直径段304，阶梯孔的大直径段303与阶梯孔的小直径段304的相接处具有台阶面305；

按钮60可滑动地插入阶梯孔的大直径段303内，该按钮60上设有其长度方向平行于按钮60的滑动方向的跑道形穿孔601；

插销芯80包括位于阶梯孔的大直径段303内的头部801、伸入阶梯孔的小直径段304内的杆部802，该插销芯的杆部802上设有环形解锁凹槽803和上锁端部804，该插销芯的头部801与按钮60相抵；

弹簧90套于插销芯的杆部802外，弹簧90的一端与插销芯的头部801相抵，弹簧90的另一端与阶梯孔的台阶面305相抵；

插销的首端301设有与阶梯孔的小直径段304连通的开孔306，顶珠100安装于开孔306中；

于环体501的开口502两侧分别设有一安装耳部506，两安装耳部506分立于插销的尾端302的两侧，螺栓101依次穿过其中一安装耳部506、插销的尾端302及另一安装耳部506后与螺母102连接，螺栓101穿过按钮的跑道形穿孔601，本实施例中，环体501可以相对螺栓101旋转，顶珠100可以是钢珠；

于上锁端部804与顶珠100相抵而使顶珠100部分凸出开孔306外，此时，该锁机构处于上锁状态；

于按压按钮60而驱使插销芯80滑动后，顶珠100陷入环形解锁凹槽803内而使顶珠100缩入开孔306中，此时，该锁机构处于解锁状态。

该立柱的插孔201内设有用于容置顶珠100的环形容置凹槽202。

本实施例的环体501可以设计成带开闭式的结构，如现有的钥匙锁扣结构、或者CN101871483A公开的锁扣结构等等。

实施例二：

本实施例是对实施一的隔挡件的另一种设计方案，具体如下：

如图7所示，该隔挡件为一连接于环体上的横杆103。本实施例的环体或者横杆可以设计成带开闭式的结构，如现有的钥匙锁扣结构、或者CN101871483A公开的锁扣结构等等，以便于绳索进入穿绳空间内。

如图8和图9所示，该横杆104中部断开而形成可供绳索40进出穿绳空间的进出口104，该横杆103上套设有一套筒105，套筒105与横杆103螺纹连接，转动套筒105以打开或者关闭该进出口104。

其中，图7示出了横杆不带进出口和套筒，而图8和图9示出了横杆带进出口和套筒，且图8示出了该套筒105关闭该进出口104，图9示出了该套筒105打开该进出口104。

本实施例的其它结构与实施例一相同，此处不再赘述。

在详细说明本实用新型的较佳实施例之后，熟悉本领域的技术人员可清楚的了解，在不脱离随附权利要求的保护范围与精神下可进行各种变化与改变，且本实用新型亦不受限于说明书中所举示例性实施例的实施方式。应注意，措词“包括”不排除其它元件或步骤。另外，权利要求的任何元件标号不应理解为限制本实用新型的范围。
