临时安全锁装置的制作方法

本实用新型涉及一种临时安全锁装置，属于钢结构工程施工安全防护技术领域。

背景技术：

安全防护设施是建筑施工现场为预防施工中发生人员伤亡事故而设置的各类设施、设备、器具，如钢管柱需进行安装、调校、焊接、检测等工作，上述工作均在高空悬空部位进行。高空作业需搭设安全操作平台，改变施工安全环境，充分考虑超高层或大跨度场馆的施工特点，在超高层或大跨度场馆的施工过程中，钢管柱施工较为常见，此时采用的防护措施为操作平台。操作平台是钢结构施工时构件临时对接搭设的临边操作平台。操作平台必须经过设计计算、方案审批、搭设和验收，并签字认可，其强度和稳定性必须满足设计要求。操作平台设防护栏杆，临时安全锁装置适用于建筑外架最高一层的搭设过程、外架拆除过程或洞口未封闭前的临边洞口位置的人员安全防护，因此也要满足相应的安全规范和要求。

技术实现要素：

本实用新型提供一种临时安全锁装置，结构简单，安装牢固，防护效果好，能很好地保护高空现场施工工人的安全。

本实用新型为解决上述技术问题所采用的技术方案如下：

一种临时安全锁装置，包括由横杆和立杆搭建起来的建筑框架，横杆上设置竹脚手片，安全绳平行地设置在横杆上方并且高度与人腰齐平，安全绳两端连接在立杆上，安全绳与施工人员安全带活动连接，所述安全绳还具有调节松紧的装置。

进一步，所述安全绳两端具有挂钩，安全绳通过挂钩挂在建筑立杆上。

进一步，所述临时安全锁装置具有防止挂钩滑动的限位扣件，该限位扣件设置在与安全绳连接的立杆上。

进一步，所述施工人员安全带通过安全扣活动地扣在安全绳上。

再进一步，所述临时安全锁装置具有扶手，所述扶手与立杆固定并与横杆平行设置。

本实用新型的有益效果在于：本实用新型的临时安全锁装置，设置在建筑外架最高处一圈或绕未封闭的临边洞口一圈，本实用新型将安全绳与施工人员的安全带连接，安全绳的挂钩设置有限位装置，降低高空作业风险，减少隐患，在使用安全带的同时保证相应的工效，结构简单，安装牢固，防护效果好，能很好地保护高空现场施工工人的安全。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

附图说明

图1是带扶手的本实用新型的结构示意图；

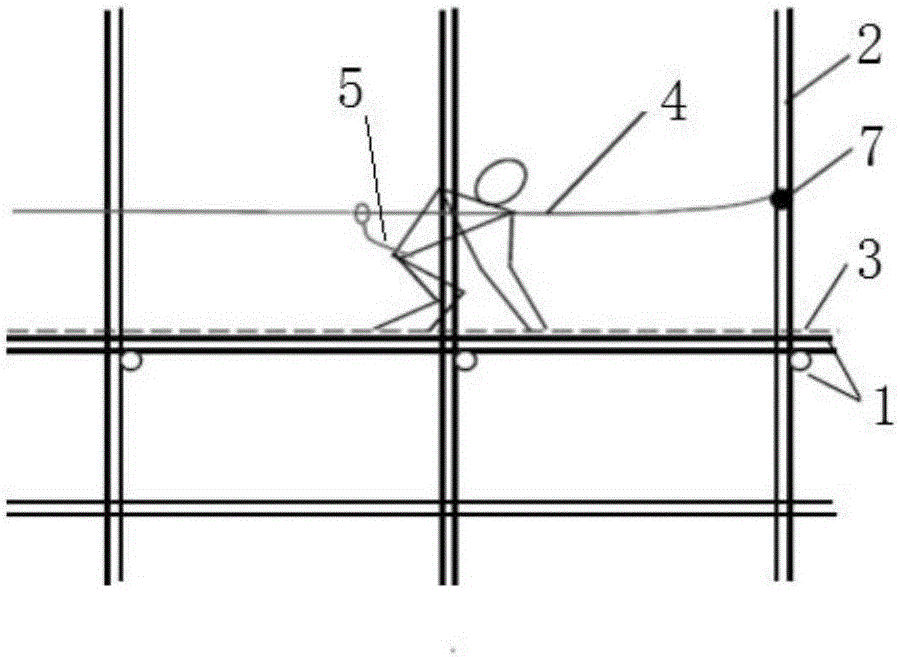

图2是带扣件的本实用新型的结构示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

一种临时安全锁装置，如图1、2所示，包括由横杆1和立杆2搭建起来的建筑框架，横杆上设置竹脚手片3，安全绳4平行地设置在横杆上方并且高度与人腰齐平，安全绳两端连接在立杆上，安全绳与施工人员安全带5活动连接，所述安全绳还具有调节松紧的装置。

如图1所示，所述安全绳两端具有挂钩6，安全绳通过挂钩挂在建筑立杆上。

如图2所示，本实用新型的临时安全锁装置具有防止挂钩滑动的限位扣件7，该限位扣件设置在与安全绳连接的立杆上。

所述施工人员安全带可以通过安全扣或其他连接部件活动地连在安全绳上。

如图1所示，所述临时安全锁装置具有扶手8，所述扶手与立杆固定并与横杆平行设置。

在一个实施例中，本实用新型的实施标准如下：

1.使用位置及时间：建筑外架最高一层的搭设过程、外架拆除过程或洞口未封闭前的临边洞口位置；

2.使用方式：绕建筑外架顶层最高处一圈或绕未封闭的临边洞口一圈；

3.其他注意事项：安全绳禁锢牢固，无打结；工人正确使用安全带，将安全带扣在安全绳上；安全绳扣在外架上时，需在下方设置扣件限位，防止挂钩滑动。

本实用新型的临时安全锁装置，设置在建筑外架最高处一圈或绕未封闭的临边洞口一圈，本实用新型将安全绳与施工人员的安全带连接，安全绳的挂钩设置有限位装置，降低高空作业风险，减少隐患，在使用安全带的同时保证相应的工效，结构简单，安装牢固，防护效果好，能很好地保护高空现场施工工人的安全。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
