一种电梯洞口防护栏杆固定装置的制作方法

本实用新型属于建筑工程技术领域，具体涉及一种电梯洞口防护栏杆固定装置。

背景技术：

目前，在建筑施工现场，安全生产是第一重要的任务，而在高层建筑施工过程中，电梯洞口的防护则是重中之重，防护栏杆定型化设备虽然得以逐步推广与应用，其相应配套的固定装置也在持续改进，但是现有的电梯洞口防护栏杆固定装置多存在固定不够牢靠，容易随意移动拆卸，容易引发安全事故的问题。

专利号为“ZL201520584193.X”，授权公告号为“CN204983708U”，名称为“一种电梯井门洞自闭式防护栏”的中国实用新型专利，公开了一种电梯井门洞自闭式防护栏，包括安装板、竖杆以及若干根横杆，所述安装板上均匀开设有若干个安装孔，所述安装板通过膨胀螺栓和所述安装孔固定设于电梯井门洞外侧壁上，所述竖杆与所述安装板平行设置，所述横杆包括固定端和自由端，所述横杆固定端通过铰接锚栓与安装板转动连接，所述横杆上靠近横杆自由端一侧通过铰接锚栓活动连接竖杆。其虽然可以用于定型化生产，但是由于其却存在不便于清理建筑垃圾和容易产生位移、无法防止随意移动拆卸等缺陷。

专利号为“ZL201220523811.6”，授权公告号为“CN203113814U”，名称为“一种电梯井道口防护用的可调式防护栏”的中国实用新型专利，公开了一种电梯井道口防护用的可调式防护栏，包括防护杆螺栓、紧固螺母和套筒，所述的紧固螺母与防护杆螺栓螺纹连接，紧固螺母的直径大于套筒的孔径；防护杆螺栓和套筒的一端分别设置有一个限位机构，所述的套筒没有设置限位机构的一端与防护杆螺栓没有设置限位机构的一端套接。使用时，通过旋转紧固螺母来调整防护杆螺栓和套筒组合后的长度，然后将两端的限位机构与电梯门两侧的墙壁贴合，再旋转紧固螺母使限位机构完全与墙壁紧紧贴合，从而让防护栏固定在电梯门上。其同样存在不便于清理建筑垃圾和容易产生位移、无法防止随意移动拆卸等缺陷。

总体来说，现有的一些电梯洞口防护栏杆固定装置，多存在固定不够牢靠、容易产生位移、容易随意移动拆卸、容易引发安全事故，以及不便于清理建筑垃圾等问题，为此，需要一种电梯洞口防护栏杆固定装置，解决现有技术中所存在的上述问题，使其固定牢靠，防止发生位移和随意移动拆卸，避免引发安全事故，同时便于清理建筑垃圾。

技术实现要素：

本实用新型的目的在于提供一种电梯洞口防护栏杆固定装置，解决现有技术中所存在的上述问题，使其固定牢靠，防止发生位移和随意移动拆卸，避免引发安全事故，同时便于清理建筑垃圾。

为实现上述目的，本实用新型提供一种电梯洞口防护栏杆固定装置，包括设置在电梯洞口的防护栏杆、连接横梁、固定角钢和固定钢管套；连接横梁横向地设置在防护栏杆的顶部，固定钢管套套设在连接横梁的外部，固定角钢连接设置在固定钢管套的上面。

在以上方案中优选的是，固定角钢通过固定螺栓固定在电梯洞口主体结构上。

在以上任一方案中优选的是，连接横梁、固定角钢和固定钢管套的数量分别为两个。

在以上任一方案中优选的是，每个连接横梁、固定角钢和固定钢管套构成一组结构，每组结构分别设置在电梯洞口的防护栏杆的左侧和右侧。

在以上任一方案中优选的是，每个固定角钢分别通过固定螺栓固定在电梯洞口主体结构上。

在以上任一方案中优选的是，防护栏杆包括相互交叉连接的横杆和竖杆。

在以上任一方案中优选的是，防护栏杆的相互交叉的横杆和竖杆构成网状结构。

在以上任一方案中优选的是，防护栏杆的横杆和竖杆相互垂直交叉。

在以上任一方案中优选的是，防护栏杆的横杆和竖杆构成的网状结构设为矩形。

在以上任一方案中优选的是，防护栏杆中设有加强筋。

在以上任一方案中优选的是，加强筋设为与竖杆相平行的结构。

在以上任一方案中优选的是，加强筋与横杆相交叉连接。

在以上任一方案中优选的是，加强筋与横杆相垂直交叉连接。

在以上任一方案中优选的是，连接横梁设为圆柱形杆。

在以上任一方案中优选的是，固定角钢的横截面设为直角形。

在以上任一方案中优选的是，电梯洞口的防护栏杆设为上悬开启结构。

与现有技术相比，本实用新型具有以下优点：

本实用新型提供了一种电梯洞口防护栏杆固定装置，解决现有技术中所存在的固定不够牢靠、容易产生位移、容易随意移动拆卸、容易引发安全事故，以及不便于清理建筑垃圾等问题，使其固定牢靠，防止发生位移和随意移动拆卸，避免引发安全事故，同时便于清理建筑垃圾，其还具有强度高，定型化安装、拆卸快捷，可重复周转，符合绿色施工理念等优点。

附图说明

图1为按照本实用新型的电梯洞口防护栏杆固定装置的结构示意图；

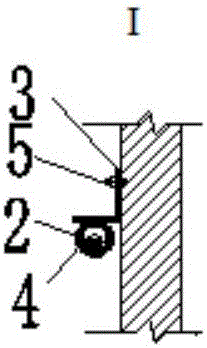

图2为按照图1所示实施例的本实用新型的电梯洞口防护栏杆固定装置的I处局部放大示意图。

图中，1为防护栏杆，2为连接横梁，3为固定角钢，4为固定钢管套，5为固定螺栓，6为室内地坪。

具体实施方式

为了更好地理解本实用新型，下面结合具体实施例对本实用新型作了详细说明。但是，显然可对本实用新型进行不同的变型和改型而不超出后附权利要求限定的本实用新型更宽的精神和范围。因此，以下实施例具有例示性的而没有限制的含义。

实施例:

一种电梯洞口防护栏杆固定装置，如图1和图2所示，包括设置在电梯洞口的防护栏杆1、连接横梁2、固定角钢3和固定钢管套4；连接横梁2横向地设置在防护栏杆1的顶部，固定钢管套4套设在连接横梁2的外部，固定角钢3连接设置在固定钢管套4的上面。

在上述实施例中，固定角钢3通过固定螺栓5固定在电梯洞口主体结构上。

在上述实施例中，连接横梁2、固定角钢3和固定钢管套4的数量分别为两个。

在上述实施例中，每个连接横梁2、固定角钢3和固定钢管套4构成一组结构，每组结构分别设置在电梯洞口的防护栏杆1的左侧和右侧。

在上述实施例中，每个固定角钢3分别通过固定螺栓5固定在电梯洞口主体结构上。

在上述实施例中，防护栏杆1包括相互交叉连接的横杆和竖杆。

在上述实施例中，防护栏杆1的相互交叉的横杆和竖杆构成网状结构。

在上述实施例中，防护栏杆1的横杆和竖杆相互垂直交叉。

在上述实施例中，防护栏杆1的横杆和竖杆构成的网状结构设为矩形。

在上述实施例中，防护栏杆1中设有加强筋。

在上述实施例中，加强筋设为与竖杆相平行的结构。

在上述实施例中，加强筋与横杆相交叉连接。

在上述实施例中，加强筋与横杆相垂直交叉连接。

在上述实施例中，连接横梁2设为圆柱形杆。

在上述实施例中，固定角钢3的横截面设为直角形。

在上述实施例中，电梯洞口的防护栏杆1设为上悬开启结构。

本实用新型的电梯洞口防护栏杆固定装置，解决了电梯洞口防护栏杆固定及随意移动拆卸问题，避免安全事故的发生。其电梯洞口的防护栏杆1设为上悬开启结构，便于清理建筑垃圾；其固定角钢3、固定钢管套4和固定螺栓5构成固定件，连接横梁2通过固定件与电梯洞口两侧主体结构固定牢固，实现避免位移；其固定角钢3与固定钢管套4设为焊接连接的结构，其强度高，定型化安装、拆卸快捷，可重复周转，符合绿色施工理念；其电梯洞口的防护栏杆1的两侧分别通过连接横梁2伸入固定钢管套4中，使其防止随意移动拆卸，有效防止无关施工人员随意拆卸、移动防护栏杆1。

本实用新型的电梯洞口防护栏杆固定装置，其防护栏杆1的横杆和竖杆分别设为圆柱形杆，其连接横梁2设为圆柱形横梁，其固定钢管套4设为圆筒形，其固定螺栓5设为圆柱形带头螺栓。其加强筋设置在防护栏杆1的中间位置处，其加强筋设为圆柱形钢筋，其加强筋的直径大于竖杆的直径。其固定角钢3的横边与固定钢管套4的上面相焊接连接，固定角钢3的竖边通过固定螺栓5固定在电梯洞口主体结构上。连接横梁2伸入设置在固定钢管套4内壁的下部位置处。防护栏杆1整体设为矩形。其防护栏杆1上还可以设置横向加强筋，防护栏杆1上还可以设置斜向加强筋，防护栏杆1上还可以设置交叉状加强筋。每组固定件中，固定螺栓5的数量可以为两个。其固定螺栓5的数量还可以设为三个，三个固定螺栓5可以分布形成三角形结构。三个固定螺栓5分布形成的三角形结构可以为等边三角形结构；每组固定件中，固定螺栓5的数量还可以是四个，四个固定螺栓5可以分布形成正方形的结构，四个固定螺栓5也可以分布形成一个等边三角形，该等边三角形的结构的中心位置处再设置一个固定螺栓5的结构。防护栏杆1设置在室内地坪6上。

尽管以上已经对本实用新型的各种优选实施方式和特征进行了描述，但在不脱离本实用新型的目的和宗旨的前提下，本领域普通技术人员可以对本实用新型做出许多变化、补充、改变和删减。以上结合本实用新型的具体实施例做的详细描述，并非是对本实用新型的限制。凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改，均仍属于本实用新型技术方案的范围。
