一种轻型防护网的制作方法

本实用新型涉及建筑施工安全技术领域，特别涉及一种轻型防护网。

背景技术：

建筑防护网主要用于各种建筑工地，特别是高层建筑，可全封闭施工。能有效地防止人身，物体的坠落伤害，防止电焊火花所引起的火灾，降低噪音灰尘污染，达到文明施工，保护环境，美化城市的效果。

随着我国政府对建筑施工安全和环保要求的不断提高，传统的聚乙烯材质的挂网式防护网正在快速被金属防护网取代。现有的金属防护网一般包括边框、与边框焊接在一起的加强筋、以及镂空设计的金属网片，在使用时，需要将金属网片安装在焊接好加强筋的边框上。这种金属防护网虽然安全性更高，但是由于需要焊接加强筋，制备过程繁琐、效率低。

技术实现要素：

为了解决现有金属防护网制备过程繁琐、效率低的问题，本实用新型实施例提供了一种轻型防护网。所述技术方案如下：

本实用新型实施例提供了一种轻型防护网，包括：一次冲压成型的防护网主体和设置在所述防护网主体四周的边框，

所述防护网主体上设置有至少一条中间凹陷的加强筋和按预设规律分布的通孔。

在本实用新型实施例上述的轻型防护网中，所述防护网主体两侧的所述边框上，设有用于与邻接轻型防护网相连的互联孔；所述防护网主体另两侧的所述边框上，设有用于与爬架连接的安装孔。

在本实用新型实施例上述的轻型防护网中，靠近所述防护网主体角部的所述边框上，设有所述安装孔，所述安装孔的方向与其所处的侧边方向垂直。

在本实用新型实施例上述的轻型防护网中，所述防护网主体在靠近所述安装孔处设有凹槽，所述边框紧贴所述凹槽设置，所述安装孔的方向与其所处的侧边方向平行。

在本实用新型实施例上述的轻型防护网中，所述边框与所述爬架通过铰链连接。

在本实用新型实施例上述的轻型防护网中，所述防护网主体的四周均设有一条加强筋。

在本实用新型实施例上述的轻型防护网中，所述防护网主体上还设置有标记装置。

在本实用新型实施例上述的轻型防护网中，所述防护网主体由铝或者钢材料一次冲压成型。

本实用新型实施例提供的技术方案带来的有益效果是：

通过一次冲压成型的防护网主体和设置在防护网主体四周的边框，来构成轻型防护网，其中，防护网主体上设置有至少一条中间凹陷的加强筋和均匀分布的通孔，即通孔和加强筋均是与防护网主体一起一次冲压成型制备的，省去了现有金属防护网制备过程中焊接加强筋的步骤，配合成熟的冲压工艺，使得该轻型防护网制备过程简洁高效。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

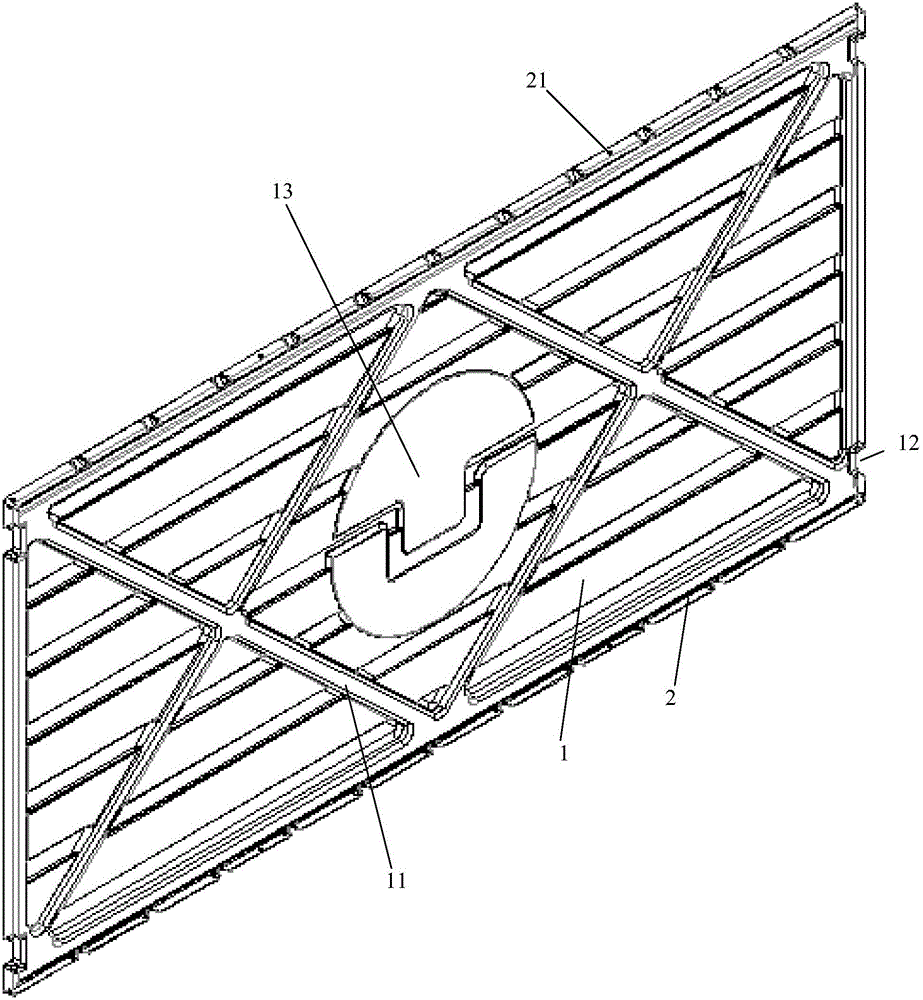

图1是本实用新型实施例提供的一种轻型防护网的正面结构示意图；

图2是本实用新型实施例提供的一种轻型防护网的结构示意图；

图3是本实用新型实施例提供的一种轻型防护网的局部结构示意图；

图4是本实用新型实施例提供的一种轻型防护网的局部结构示意图；

图5是本实用新型实施例提供的一种轻型防护网的局部结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地详细描述。

实施例

本实用新型实施例提供了一种轻型防护网，主要用于建筑工地中对施工现场的防护，参见图1，该轻型防护网可以包括：一次冲压成型的防护网主体1(一般为矩形)，和设置在防护网主体1四周的边框2(主要用于轻型防护网与邻接轻型防护网之间，以及与爬架之间的连接)。

其中，防护网主体1上设置有至少一条中间凹陷的加强筋11(主要用于加强防护网主体1的防护强度，进而提高了轻型防护网的防护强度，中间凹陷设计可以有效降低防护网主体1的重量)和按预设规律分布的通孔(附图中未有标示)，在本实施例中，通孔和加强筋11均是与防护网主体一起，一次冲压成型制备的。

需要说明的是，防护网主体1上的通孔一般为圆形，即可以用于为其所保护的建筑工地提供透风，减小风载荷，又可以降低轻型防护网的自身重量。防护网主体1上的通孔直径和通孔分布密度均依据实际需求设定，为了防止建筑工地内部环境暴漏而影响城市美观，可以将通孔直径设置小一些；为了增加建筑工地内部的透风，也为了减轻轻型防护网的重量，通孔分布密度可以适当增大一些。

在实际应用中，在防护网主体1表面上的加强筋11可以设置为X型(即两条加强筋11相互交叉设置)，X型加强筋11的对数可以根据实际需求设置，如果轻型防护网过长，可以考虑增大X型加强筋11的对数；如果轻型防护网的长度适中，可以考虑只选取1对或者2对X型加强筋11(在本实施例中，选取了2对X型加强筋11)。

在本实施例中，该轻型防护网的防护网主体1及其加强筋11一次冲压成型，配合成熟度冲压工艺，使得轻型防护网制备过程方便快捷，同时还省去了现有金属防护网制备过程中焊接加强筋的步骤，使得该轻型防护网；另外，该轻型防护网具有防护强度高、自身重量轻、节省原材料等优点，且其可以实现紧凑叠放，大大降低了运输储存空间和成本。

具体地，参见图5，防护网主体1两侧的边框2上，设有用于与邻接轻型防护网相连的互联孔21(在实际应用中，也可以采用互联孔21来实现轻型防护网与爬架之间的连接)；参见图3，防护网主体1另两侧的边框2上，设有至少一种用于与爬架连接的安装孔22。在本实施例中，安装该轻型防护网时，通过安装孔22实现每块轻型防护网与爬架的固定连接，通过互联孔21实现相邻两块轻型防护网之间的连接。其中，通过不同的安装孔22配合不同的连接件，可以实现多种不同的安装方式。

需要说明的是设置在边框2两侧的安装孔22可以有多种：

可选地，参见图4，靠近防护网主体1角部的边框2上，设有安装孔22，该安装孔22的方向与其所处的侧边方向垂直。

在本实施例中，该种安装孔22可以与其邻接轻型防护网中同类的安装孔22配合使用，通过与连接件的配合，实现一种轻型防护网与爬架的连接方式。

可选地，参见图2或者图3，防护网主体1在靠近安装孔22处设有凹槽12，边框2紧贴凹槽12设置，安装孔22的方向与其所处的侧边方向平行。

进一步地，凹槽12主要用于与铰链的一端连接(例如：插销连接)，铰链的另一端与爬架连接(例如：螺纹连接)，实现了边框2与爬架通过铰链连接，即实现了轻型防护网与爬架之间的铰接。这样便于轻型防护网的快速安装与拆卸。

可选地，为了加强轻型防护网四周的承重强度，参见图1，防护网主体1的四周均设有一条加强筋11(该加强筋11也为中间凹陷设置的)。在本实施例中，防护网主体1四周的加强筋11，也是与防护网主体1一起一次冲压成型制备的。

可选地，参见图1，防护网主体1上还设置有标记装置13(例如：公司的商标)，可以实现低成本的宣传功效。

可选地，防护网主体1可以由铝或者钢材料一次冲压成型，优选地，采用铝材料来一次冲压成型，可以有效降低轻型防护网的重量。

本实用新型实施例通过一次冲压成型的防护网主体和设置在防护网主体四周的边框，来构成轻型防护网，其中，防护网主体上设置有至少一条中间凹陷的加强筋和按预设规律分布的通孔，即通孔和加强筋均是与防护网主体一起一次冲压成型制备的，省去了现有金属防护网制备过程中焊接加强筋的步骤，配合成熟的冲压工艺，使得该轻型防护网制备过程简洁高效，同时通过边框上的互联孔来实现与邻接轻型防护网的连接，通过边框上的安装孔实现与爬架的连接，使得该轻型防护网的安装拆卸方便快捷，而且由于边框上设置有至少一种安装孔，通过不同的安装孔与不同的连接件的配合，可以兼容多种与爬架的连接方式，即该轻型防护网的安装方式多样。另外，该轻型防护网具有防护强度高、自身重量轻、节省原材料等优点，且其可以实现紧凑叠放，大大降低了运输储存空间和成本。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
