一种配置三种用途的干砂储存仓装置的制作方法

本实用新型涉及干混砂浆设备生产领域，尤其是一种配置三种用途的干砂储存仓装置。

背景技术：

现有干混砂浆设备生产线的干砂仓功能单一，一般干砂在进入干砂仓前会经过振动筛进行筛分，筛分后不同颗粒的干砂进入不同的干砂仓内，所以干砂仓只能存储一种规格类型的干砂，而在实际生产过程中，由于砂浆的生产种类较多，所需求的干砂颗粒度都不一致，加之供应时间周期的影响，常常在一段时间点使用同类型砂会很多，多数情况是需要粗砂较多，细砂较难使用，干砂经过筛分，势必会有部分进粗砂仓，部分进细砂仓，一仓用尽，一仓爆满的现象时有发生，目前采用的办法是通过把满仓的砂泄掉运走，或者将概率筛筛网卸掉来解决粗、细砂筛分量与使用量不匹配的现象。

鉴于上述原因，现研发出一种配置三种用途的干砂储存仓装置。

技术实现要素：

本实用新型的目的是为了克服现有技术中的不足，提供一种配置三种用途的干砂储存仓装置，原砂进入进料溜管，进料溜管与气动四通阀相连，利用气动四通阀控制不同的物料流转途径，通过对气动四通阀的三个不同出料口的开合控制，能够实现利用一套干砂仓配置可以组配三种不同干砂存储模式，最大程度的利用了设备直接的切换，以适用不同的生产运作模式。

本实用新型为了实现上述目的，采用如下技术方案：一种配置三种用途的干砂储存仓装置，是由：进料溜管、气动四通阀、中出口、左出口、右出口、概率筛、概率筛出料口、概率筛溜管、干砂仓溜管、干砂仓、出砂溜管、蝶阀构成；气动四通阀的进料口设置进料溜管，气动四通阀的中出口两侧设置左出口和右出口，所述中出口与概率筛的进料口对接设置，概率筛一侧设置震动器，概率筛内设置至少一层筛网，概率筛下方设置至少两个概率筛出料口，所述左出口和右出口分别与两台干砂仓的进料口之间设置干砂仓溜管，所述概率筛出料口的下方与干砂仓的进料口之间对应设置概率筛溜管，干砂仓下部一侧设置干砂卸料装置。

所述干砂仓由支架上方设置仓体构成，所述仓体下部为锥体，仓体下部一侧设置干砂卸料装置。

所述干砂卸料装置由出砂溜管末端设置蝶阀构成。

所述概率筛内的筛网为两条或两条以上时，筛网的筛孔目数不同。

工作原理：气动四通阀为直接在市面上购买的气动四通阀，所述气动四通阀内左出口与中出口的交汇处设置左挡板，左挡板下端通过旋转轴固定在左出口与中出口的交汇处，右出口与中出口的交汇处设置右档板，右挡板下端通过旋转轴固定在右出口与中出口的交汇处，中出口内两侧设置左气缸和右气缸，左气缸的活塞杆端头与左挡板固定设置，右气缸的活塞杆端头与右挡板固定设置，气动四通阀上设置两个电磁阀，两个电磁阀分别控制左气缸和右气缸使左挡板和右档板打开或关闭。

原砂经进料溜管进入气动四通阀，气动四通阀上的两个电磁阀分别控制左气缸和右气缸伸缩，原砂需要从中出口流出时，左气缸和右气缸的活塞杆同时伸长，左挡板和右档板以各自的旋转轴为中心做弧线运动，左挡板将左出口遮挡，右档板将右出口遮挡；原砂需要从左出口流出时，右档板保持将右出口遮挡状态，左气缸的活塞杆缩短，左挡板以旋转轴为中心做弧线运动至左挡板将中出口遮挡时停止；原砂需要从右出口流出时，左档板保持将左出口遮挡状态，右气缸的活塞杆缩短，右挡板以旋转轴为中心做弧线运动至右挡板将中出口遮挡时停止。

常规使用中，原砂从中出口流入概率筛，震动器提供动力使概率筛震动，原砂经筛网筛分后分为不同的粒径砂，不同的粒径砂分别经不同的概率筛出料口向下经概率筛溜管进入储存有不同粒径的干砂仓，适宜各种不同粒径砂均有需求时的生产状态，出砂时，将气动或手动蝶阀打开，砂粒由出砂溜管流出。

粗砂生产需求量大时，原砂从左出口或右出口流出，经干砂仓溜管直接进入对应的干砂仓内，从而达到在储存有粗砂的干砂仓不增加细砂的情况下，快速增加存量，以应对使用粗砂需求量大的情况，出砂时，将气动或手动蝶阀打开，砂粒由出砂溜管流出。

在一段时间长期大方量的使用粗砂时，将原存储有细砂的干砂仓内细砂清空，细砂仓改为粗砂仓使用，原砂从左出口流出，经干砂仓溜管直接进入对应的干砂仓内，待干砂仓存满后，左出口关闭，右出口打开，原砂从右出口流出，经干砂仓溜管直接进入对应的干砂仓内，从而实现两个干砂仓均可存储粗砂的目地，粗砂使用完后，按以上步骤循环往复。

本实用新型的有益效果是：本实用新型的原砂进入进料溜管，进料溜管与气动四通阀相连，利用气动四通阀控制不同的物料流转途径，两层筛网可实现三种不同颗粒度的干砂，可实现三个干砂仓的配置需要，通过对气动四通阀的三个不同出料口的开合控制，可方便的实现原砂不经过概率筛直接进入干砂仓。能够实现利用一套干砂仓配置可以组配三种不同干砂存储模式，最大程度的利用了设备直接的切换，其操作简单方便，以适用不同的生产运作模式。

附图说明

下面结合附图对本实用新型作进一步说明：

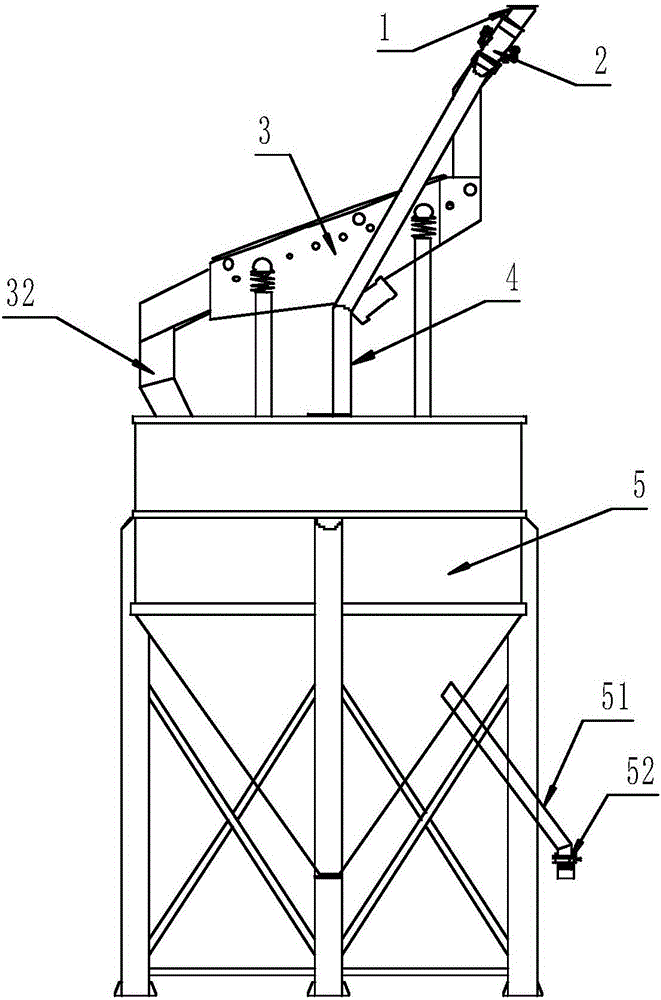

图1是总装结构示意图；
