一种折叠式活动房的制作方法

本实用新型涉及一种搭扣结构，尤其是一种折叠式活动房。

背景技术：

目前，活动房以其运输方便、组装和拆卸简单便捷等优点被广泛的应用到抗灾、工程施工以及野外作业当中。通常的活动房地板的折叠有限，无法将活动房折叠成平板状，运输占用面积大。而且传统的活动房无法快速打开和折叠，固定时，必须要通过连接件固定。

技术实现要素：

本实用新型的目的在于提供一种能够快速折叠和打开，而且折叠后形成平板状，方便运输的折叠式活动房。

为了达到上述目的，本实用新型的技术方案是：一种折叠式活动房，其包括可折叠的房顶、房顶的下方为相对布置的两块固定墙面和两块折叠墙面，两块固定墙面和两块折叠墙面构成了四方墙体，每块固定墙面下部设有铰接的地板，其中一块固定墙面内壁设有折叠桌子，另一块固定墙面内壁设有折叠床，且固定墙面还设有门，所述折叠墙面包括两块铰接的可以向内折叠的第一墙板、第二墙板、第三墙板和第四墙板，所述第一墙板和第二墙板分别与相应的两块固定墙面固定连接，第三墙板和第四墙板相互铰接，还分别与第一墙板和第二墙板铰接，所述第一墙板和第二墙板设有可以相互搭接的搭扣，房顶包括两块房顶板、两个连接块和铰接座，且两个连接块均与铰接座转动配合，所述连接块包括连接房顶板的连接部和与铰接座转动配合的铰接部，连接部的两侧面均为锯齿形平面，两块房顶板分别与相应的两个连接部插装，且铰接部为圆柱体，所述铰接座上设有卡装弧形槽，所述铰接部与卡装弧形槽转动连接，所述活动 房地板的上表面还具有拉手组件，所述活动房地板的底面还具有支撑架组件。

所述第一墙板和第二墙板上还具有扶手。

所述固定墙面或者折叠墙面下部设有滚轮。

所述连接部内设有十字加强筋。

所述铰接座的上方设有柔性防雨罩。

所述拉手组件包括第一安装盒、第一铰支座、拉手和第一隐藏盖，所述第一安装盒预埋在活动房地板上，安第一装盒上设有第一容纳槽，第一铰支座固定在第一容纳槽内，拉手铰接在第一铰支座上，所述第一隐藏盖与第一安装盒铰接，且盖置在第一容纳槽上。

所述第一隐藏盖上设有第一卡装凸起，第一安装盒的第一容纳槽上沿内壁上设有与第一卡装凸起卡装的第一卡装件。

所述支撑架组件包括第二安装盒、第二铰支座、第一螺杆、第二螺杆、连接螺柱、支撑座和第二隐藏盖，所述第二安装盒预埋在活动房地板上，第二安装盒上设有第二容纳槽，第二铰支座固定在第二容纳槽内，第一螺杆的一端铰接在第二铰支座，另一端与连接螺柱的内螺纹孔螺纹连接，第二螺杆的一端与连接螺柱的内螺纹孔螺纹连接，另一端与支撑座连接，所述第二隐藏盖与第二安装盒铰接，且盖置在第二容纳槽上。

所述第二隐藏盖上设有第二卡装凸起，第二安装盒的第二容纳槽上沿内壁上设有与第二卡装凸起卡装的第二卡装件。

所述折叠桌子的一侧铰接在其中一块固定墙面上，并通过可折叠的第一折叠支撑架支撑，折叠床的一侧铰接在另一块固定墙面，并通过可折叠的第二折叠支撑架支撑。

采用上述结构后，由于本实用新型的折叠墙面包括固定的两块第一墙板和 第二墙板，同时包括相互铰接的第三墙板和第四墙板。在折叠时，将房顶取下，第三墙板和第四墙板可以向内折叠，达到活动房折叠的目的。折叠后形成平板状，占用运输面积小，在第一墙板和第二墙板设有可以相互搭接的搭扣，因此在第三墙板和第四墙板折叠后，第一墙板和第二墙板相互靠近，可以通过搭扣固定住第一墙板和第二墙板，同时将第三墙板和第四墙板固定，避免运输途中活动房出现损坏。而且在打开活动房时，可以将折叠前面打开，构成四方的墙体，然后将房顶放置在四方墙体上，并且在通过拉手组件的拉手快速将地板铺平，将地板底面的支撑组件支撑在地面上，然后将折叠桌子和折叠床打开。本实用新型折叠和打开迅速。

附图说明

图1是本实用新型的打开状态立体图；

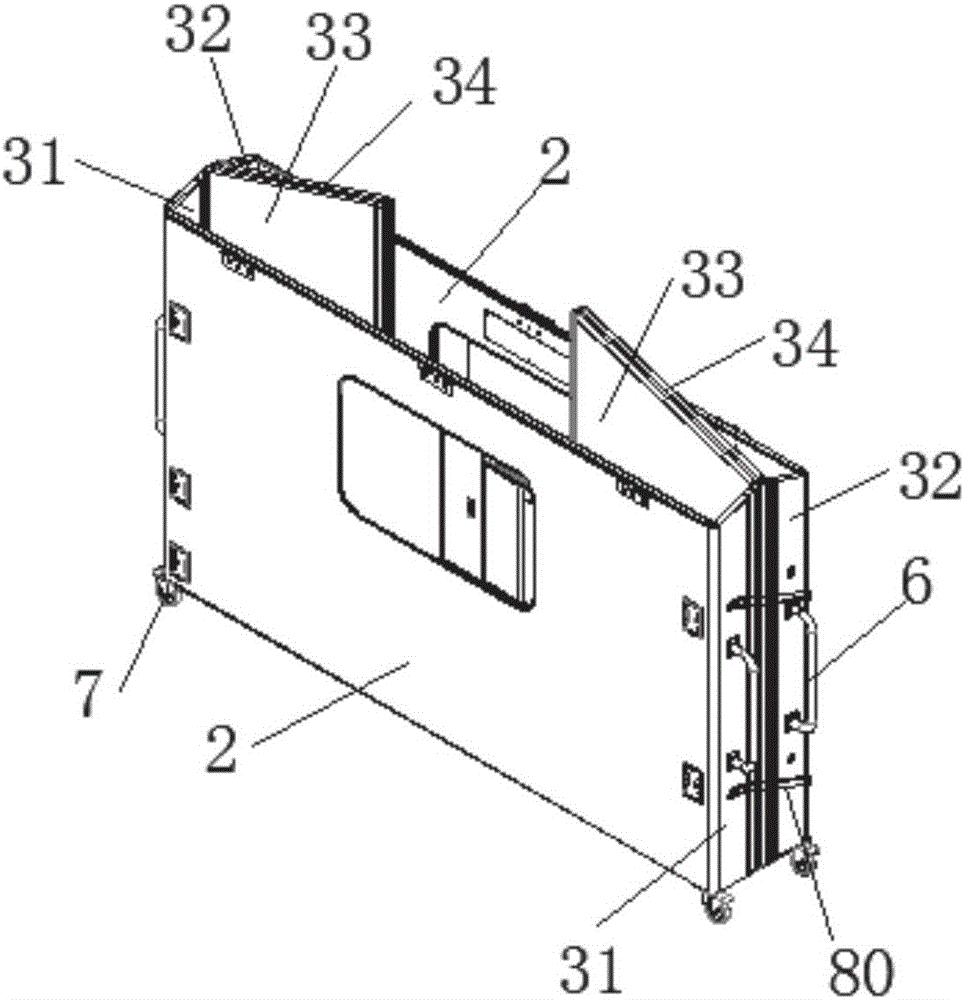

图2是图1活动房折叠后等待运输的示意图，去除房顶；

图3是图1中去除房顶和其中一块固定墙面和折叠墙面示意图；

图4是本实用新型折叠桌子和折叠床安装示意图；

图5是房顶铰接部示意图；

图6是拉手组件示意图；

图7是图6拉手组件打开的立体图；

图8是本实用新型底面示意图；

图9是支撑组件立体图。

具体实施方式

以下结合附图给出的实施例对本实用新型作进一步详细的说明。

参见图1-9所示，一种折叠式活动房，包括可折叠的房顶1、房顶1的下方为相对布置的两块固定墙面2和两块折叠墙面3，两块固定墙面2和两块折叠墙 面3构成了四方墙体，每块固定墙面2下部设有铰接的地板9，其中一块固定墙面2内壁设有折叠桌子20，另一块固定墙面2内壁设有折叠床30，且固定墙面2还设有门60，所述折叠墙面3包括两块铰接的可以向内折叠的第一墙板31、第二墙板32、第三墙板33和第四墙板34，所述第一墙板31和第二墙板32分别与相应的两块固定墙面2固定连接，第三墙板33和第四墙板34相互铰接，还分别与第一墙板31和第二墙板32铰接，所述第一墙板31和第二墙板32设有可以相互搭接的搭扣80，且房顶1包括两块房顶板13、两个连接块11和铰接座12，且两个连接块11均与铰接座12转动配合，所述连接块11包括连接房顶板13的连接部111和与铰接座12转动配合的铰接部112，连接部111的两侧面均为锯齿形平面，两块房顶板13分别与相应的两个连接部111插装，且铰接部112为圆柱体，所述铰接座12上设有卡装弧形槽121，所述铰接部112与卡装弧形槽121转动连接，所述活动房地板9的上表面还具有拉手组件4，所述活动房地板1的底面还具有支撑架组件5。

参见图1、2所示，为了方便活动房在折叠后，方便搬运，所述第一墙板31和第二墙板32上还具有扶手5。

参见图1、2所示，为了使活动房可以在地面上滚动，所述固定墙面2下部设有滚轮6，当然滚轮6也可以安装在折叠墙面3下部。

参见图5所示，为了加强连接部111的结构强度，所述连接部111内设有十字加强筋113。

参见图5所示，所述铰接座12的上方设有柔性防雨罩14。在活动房安装完成后，室外总归会下雨，防雨罩14可以防止雨水渗入活动房内。

参见图6、7所示，所述拉手组件4包括第一安装盒421、第一铰支座422、拉手423和第一隐藏盖424，所述第一安装盒421预埋在活动房地板9上，安第 一装盒421上设有第一容纳槽4211，第一铰支座422固定在第一容纳槽4211内，拉手423铰接在第一铰支座422上，所述第一隐藏盖424与第一安装盒421铰接，且盖置在第一容纳槽4211上。当活动房地板9折叠后需要运输时，可以将第一铰支座422和拉手423，这些零件折叠进第一容纳槽4211内，盖上第一隐藏盖424，隐蔽性好，节省空间，方便运输，又不会妨碍地板9的表面平整度。并且当活动房需要打开，并且活动房地板9需要铺设在地面上时，可以将第一隐藏盖424打开，将拉手423提起，就可以通过拉手423很轻松的将活动房地板9摊开平放在地面上，轻松省力。

参见图6、7所示，为了将第一隐藏盖424盖置后，第一隐藏盖424与第一安装盒421固定，所述第一隐藏盖424上设有第一卡装凸起4241，第一安装盒421的第一容纳槽4211上沿内壁上设有与第一卡装凸起4241卡装的第一卡装件4212。

参见图8、9所示，所述支撑架组件5包括第二安装盒521、第二铰支座522、第一螺杆523、第二螺杆524、连接螺柱525、支撑座526和第二隐藏盖527，所述第二安装盒521预埋在活动房地板9上，第二安装盒521上设有第二容纳槽5211，第二铰支座522固定在第二容纳槽5211内，第一螺杆523的一端铰接在第二铰支座522，另一端与连接螺柱525的内螺纹孔螺纹连接，第二螺杆524的一端与连接螺柱525的内螺纹孔螺纹连接，另一端与支撑座526连接，所述第二隐藏盖527与第二安装盒521铰接，且盖置在第二容纳槽5211上。当活动房地板9折叠后需要运输时，可以将第二铰支座522、第一螺杆523、第二螺杆524、连接螺柱525、支撑座526，这些零件折叠进第二容纳槽5211内，盖上第二隐藏盖527，隐蔽性好，节省空间，方便运输。并且当活动房需要打开，并且活动房地板9需要铺设在地面上时，可以将调整第一螺杆523和第二螺杆524 与连接螺柱525的连接长度，从而调整支撑在地面上的支撑座526的高度，而且通过调节铰接在第二铰支座522的第一螺杆523的转动角度，调节调整支撑在地面上的支撑座526的角度，起到既具有隐蔽性，又能根据地面的高低起伏情况及时调整支撑架组件5的长度和角度，从而使活动房地板9平整的目的。

为了参见图8、9所示，安装第二隐藏盖527方便，固定牢固。所述第二隐藏盖527上设有第二卡装凸起5271，第二安装盒521的第二容纳槽5211上沿内壁上设有与第二卡装凸起5271卡装的第二卡装件5212。

参见图4所示，为了可以方便的折叠和支撑折叠桌子20折叠床30，和所述折叠桌子20的一侧铰接在其中一块固定墙面2上，并通过可折叠的第一折叠支撑架40支撑，折叠床30的一侧铰接在另一块固定墙面2，并通过可折叠的第二折叠支撑架50支撑。

本实用新型的折叠墙面3包括固定的两块第一墙板31和第二墙板32，同时包括相互铰接的第三墙板33和第四墙板34。在折叠时，将房顶1取下，第三墙板33和第四墙板34可以向内折叠，达到活动房折叠的目的。构成平板状，占用运输空间小。同时在第一墙板31和第二墙板32设有可以相互搭接的搭扣80，因此在第三墙板33和第四墙板34折叠后，第一墙板31和第二墙板32相互靠近，可以通过搭扣80固定住第一墙板31和第二墙板32，同时将第三墙板33和第四墙板34固定，避免运输途中活动房出现损坏。而且在打开活动房时，可以将折叠墙面3打开，构成四方的墙体上，然后将房顶1放置在四方墙体上，房顶1的两块房顶板13形成小于180°的角度，可以很好的放置在四方墙体上，并且在通过拉手组件4的拉手423快速将地板9铺平，将地板9底面的支撑组件5支撑在地面上，然后将折叠桌子20和折叠床30打开。本实用新型折叠和打开迅速。

房顶板13只要加工出内壁为锯齿形的内孔，就可以套在连接部111上，安装方便。而且铰接部112与卡装弧形槽121转动连接，两块房顶板13固定在相应的连接部111后，将连接块11上的铰接部112卡装在铰接座12的卡装弧形槽121内即可。而本实用新型的第三墙板33和第四墙板34的铰接方式，第三墙板33与第一墙板31的铰接方式，第四墙板34与第二墙板32的铰接方式，均可以采用以上铰接结构来实现。

本实用新型的所述板材均采用铝蜂窝板支撑，重量轻便，隔音隔热效果好，结构强度高。广泛适用于抗震救灾，部队临时指挥所等场所。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
