一种建筑脚手架脚踏板的制作方法

本实用新型涉及建筑施工领域，尤其涉及一种建筑脚手架脚踏板。

背景技术：

建筑物在进行建造时，需要进行脚手架的搭设，对于脚手架工程来说，我们工作时需要搭设脚手架工作层来满足建筑工人的操作空间需求，这就需要用到脚手架脚踏板。目前，在建筑市场上所用到的脚踏板都是单个铺设的，在使用的过程中，这些脚踏板容易发生移位情况。面临脚踏板移位造成工作层的产生空隙的情况，容易形成对建筑工人的生命安全造成威胁，我们必须避免这样的威胁的产生。

技术实现要素：

为了解决脚手架脚踏板移位问题的本实用新型提供了一种操作方便的脚踏板。

本实用新型提供的技术方案是：一种建筑脚手架脚踏板，包括主踏板1、踏板短向卡具2、踏板长向卡具3、短向卡槽4、长向卡槽5；所述主踏板1为一整块钢板，主踏板1在长短边各设置一个卡槽，长边卡槽为长向卡槽5，短边卡槽为短向卡槽4；所述踏板短向卡具2、踏板长向卡具3由两块L形的卡件通过所设置的销轴相连。

优选的，所述短向卡槽4的空隙尺寸比踏板短向卡具2尺寸稍大，以方便踏板短向卡具2的方便取出。

优选的，所述长向卡槽5的空隙尺寸比踏板长向卡具3尺寸稍大，以方便踏板长向卡具3的方便取出。

优选的，所述踏板短向卡具2在其一侧的卡件上设有一个矩形孔21，用尼龙绳透过矩形孔21，以供拆卸脚踏板时方便拔出短向卡具之用。

优选的，所述踏板长向卡具3在其一侧的卡件上设有一个矩形孔31，用尼龙绳透过矩形孔31，以供拆卸脚踏板时方便拔出短向卡具之用。

本实用新型可以达到有益效果：本实用新型所述脚踏板施工操作简便，可以顺利地解决脚手架脚踏板移位问题，减少脚手架事故的发生。

附图说明

此处对于附图所做出的说明是用来提供对本实用新型的进一步理解之用，构成本申请的一部分，但并不构成对本实用新型的限定。

图1为本实用新型的主踏板示意图。

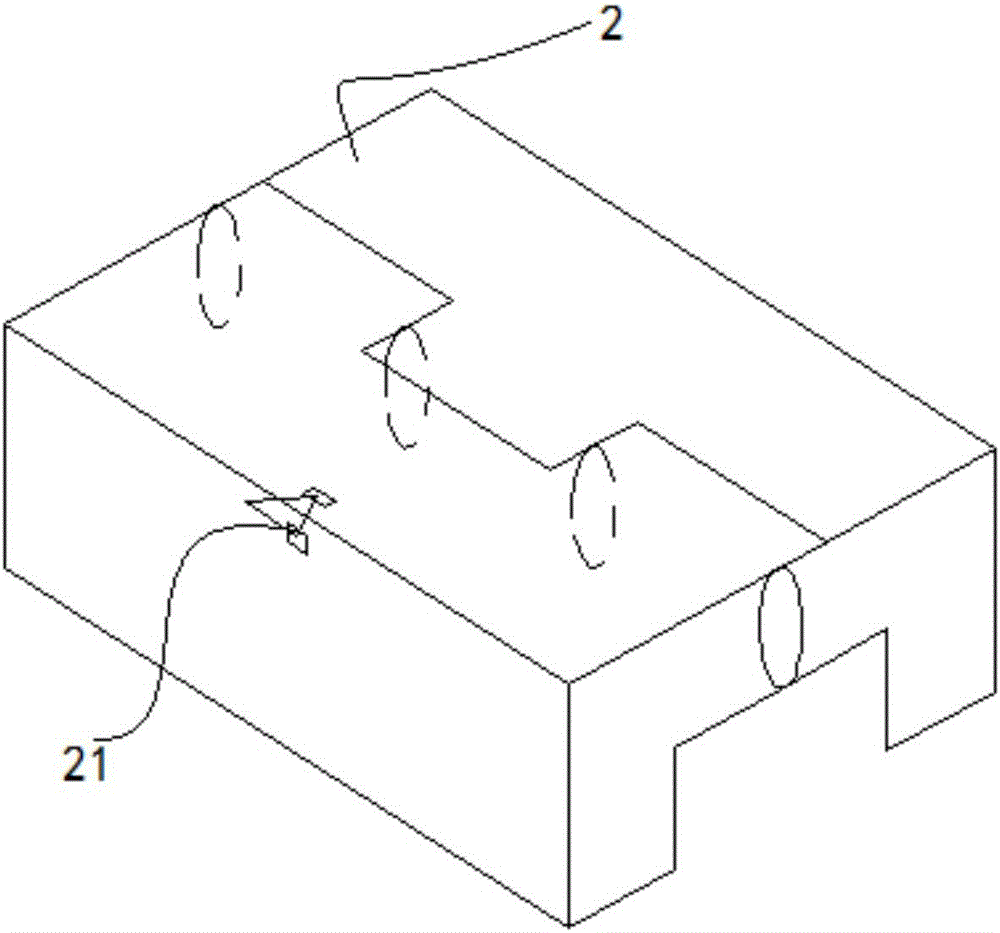

图2为本实用新型的踏板短向卡具结构示意图。

图3为本实用新型的踏板长向卡具结构示意图。

图4为本实用新型的A-A剖面示意图。

图5为本实用新型的主踏板组合示意图。

其中，1为主踏板，2为踏板短向卡具，3为踏板长向卡具，4为短向卡槽，5为长向卡槽。

具体实施方式

为了进一步详细描述本实用新型，现公开其具体实施方式如下。

参阅图1、图2、图3、图4、图5，具体实施中，一种建筑脚手架脚踏板，包括主踏板1、踏板短向卡具2、踏板长向卡具3、短向卡槽4、长向卡槽5；所述主踏板1为一整块钢板，主踏板1在长短边各设置一个卡槽，长边卡槽为长向卡槽5，短边卡槽为短向卡槽4；所述踏板短向卡具2、踏板长向卡具3由两块L形的卡件通过所设置的销轴相连。

具体实施中，所述短向卡槽4的空隙尺寸比踏板短向卡具2尺寸稍大，以方便踏板短向卡具2的方便取出。

具体实施中，所述长向卡槽5的空隙尺寸比踏板长向卡具3尺寸稍大，以方便踏板长向卡具3的方便取出。

具体实施中，所述踏板短向卡具2在其一侧的件上设有一个矩形孔21，用尼龙绳透过矩形孔21，以供拆卸脚踏板时方便拔出短向卡具之用。

具体实施中，所述踏板长向卡具3在其一侧的件上设有一个矩形孔31，用尼龙绳透过矩形孔31，以供拆卸脚踏板时方便拔出短向卡具之用。
