建筑施工用整体提升液压脚手架的防坠器的制作方法

本实用新型涉及建筑施工技术领域，尤其涉及一种建筑施工用整体提升液压脚手架的防坠器。

背景技术：

在建筑施工过程中，对于高层建筑的施工所架设的脚手架，传统做法是从地面架设脚手架，高层建筑物有多高，架设的脚手架就有多高，其不足之处是脚手架的耗材多，架设的工人的劳动强度大，完成建筑施工工期长，高层建筑物的整体造价就高。近年来出现了只搭设几层脚手架，在上面用起重设备提升的整体提升脚手架，也有使用电动葫芦或人力倒链的整体提升脚手架，分布于多点对脚手架进行提升，这种整体提升脚手架对搭设脚手架是一种改进，但也存在一些不足之处。中国专利授权公告号CN202023353U、授权公告日2010.11.02，实用新型名称：建筑施工整体提升脚手架，该专利技术使用电动葫芦整体提升脚手架，实现脚手架的上升或下降，但该专利技术没有设置防坠器，给使用过程中带来了安全隐患。因此，需要一种技术方案解决上述问题。

技术实现要素：

本实用新型的目的：为解决上述问题，本实用新型针对现有技术的不足，提供了一种建筑施工用整体提升液压脚手架的防坠器，使用液压装置作为动力源，增设上下两个防坠器形成双重安全保护，有效地解决了现有技术中存在的安全隐患问题。

技术方案：为达到上述目的，本实用新型采用如下技术方案实现：

所述的建筑施工用整体提升液压脚手架的防坠器，包括上下2个防坠器以及1个液压千斤顶，上下2个防坠器分别握裹附着在导轨上，且通过液压千斤顶连接在一起，所述的导轨上每个一定的距离处设置有呈直角梯形的导轨卡口，防坠器与液压千斤顶通过销轴连接在一起，上下2个销轴空间处于正交状态，使得2个防坠器与液压千斤顶实现了全方位铰接。

所述的防坠器包括壳体，以及设置于壳体内部的卡口楔块、楔块销轴、螺栓、弹簧座、弹簧片，设置于壳体外部的连接耳座，所述的卡口楔块通过楔块销轴与壳体可转动连接安装，所述的弹簧片的一端通过螺栓固定安装在弹簧座上、且另一端弹性抵靠于所述的卡口楔块的下方，使得弹簧片与卡口楔块的下方始终处于弹性紧密接触的状态。

所述的防坠器的一端设置有用于握裹附着在导轨上的导槽，所述的导槽的形状与导轨形状相配合。

进一步的优化，一是本实用新型将液压千斤顶传递来的提升力传递给脚手架，上下2个防坠器的卡口楔块通过在提升导轨内的交替作用，实现脚手架的整体提升；二是上下卡口楔块又起到双保险的作用，防止由于某个卡口楔块未卡入导轨卡口中、而发生意外情况。

进一步的优化，本实用新型具有双向制动功能，通过上下2个防坠器的卡口楔块交替作用，来回嵌入导轨卡口中进行整体提升，能够保证脚手架整体提升时，无论是上卡口楔块还是下卡口楔块出现无法卡入导轨的意外发生时，总是保证存在一个卡口楔块作用在导轨上，从而起到了安全防坠的作用。

与现有技术相比，本实用新型的有益效果是：

本实用新型公开的一种建筑施工用整体提升液压脚手架的防坠器，结构采用上下2个防坠器结构设计，具有双向制动功能，通过上下2个防坠器的卡口楔块交替作用，来回嵌入导轨卡口中进行整体提升，能够保证脚手架整体提升时，无论是上卡口楔块还是下卡口楔块出现无法卡入导轨的意外发生时，总是保证存在一个卡口楔块作用在导轨上，从而起到了安全防坠的作用，可广泛应用于各种在建筑施工中使用。

附图说明

图1是本实用新型的组成结构示意图；

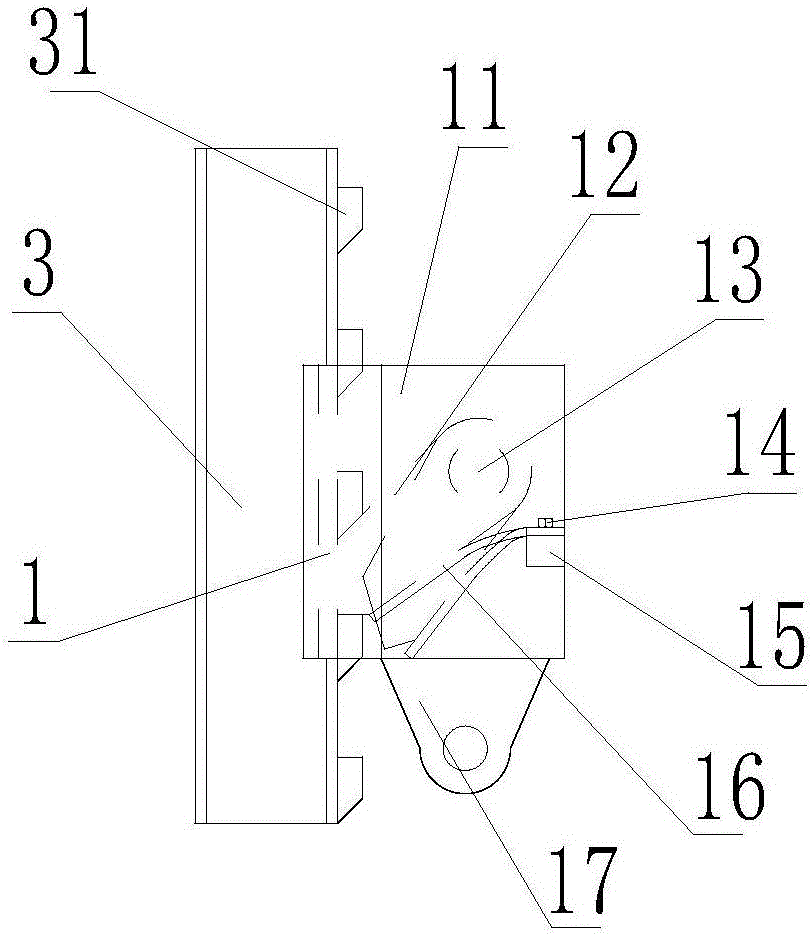

图2是图1所示的防坠器内部结构示意图；

图3是图1所示的防坠器外壳俯视图；

图中：1-防坠器、2-液压千斤顶、3-导轨、4-销轴、11-壳体、12-卡口楔块、13-楔块销轴、14-螺栓、15-弹簧座、16-弹簧片、17-连接耳座、18-导槽、31-导轨卡口。

具体实施方式

下面结合说明书附图对本实用新型进行详细地描述，但是应该指出本实用新型的实施不限于以下的实施方式。

见图1所示，所述的建筑施工用整体提升液压脚手架的防坠器，包括上下2个防坠器1以及1个液压千斤顶2，上下2个防坠器1分别握裹附着在导轨3上，且通过液压千斤顶2连接在一起，所述的导轨3上每个一定的距离处设置有呈直角梯形的导轨卡口31，从而形成本实用新型的防坠器结构，为了实现液压千斤顶2始终处于轴向受力状态，防坠器1与液压千斤顶2通过销轴4连接在一起，上下2个销轴4空间处于正交状态，使得2个防坠器1与液压千斤顶2实现了全方位铰接，确保液压千斤顶2始终处于轴向受力状态。

见图2所示，所述的防坠器1包括壳体11，以及设置于壳体11内部的卡口楔块12、楔块销轴13、螺栓14、弹簧座15、弹簧片16，设置于壳体11外部的连接耳座17，所述的卡口楔块12通过楔块销轴13与壳体11可转动连接安装，所述的弹簧片16的一端通过螺栓14固定安装在弹簧座15上、且另一端弹性抵靠于所述的卡口楔块12的下方，使得弹簧片16与卡口楔块12的下方始终处于弹性紧密接触的状态。

见图3所示，所述的防坠器1的一端设置有用于握裹附着在导轨3上的导槽18，所述的导槽18的形状与导轨3形状相配合。

本实用新型工作原理：

液压脚手架整体提升前，上下2个防坠器1分别握裹附着在导轨3上，并通过卡口楔块12卡入导轨卡口31中，防止液压脚手架向下坠落，当液压脚手架整体提升时，通过液压控制器的控制按钮、通过液压管路将压力分别传递到液压千斤顶2，控制其活塞杆伸缸，上防坠器1与液压脚手架一起上升一个行程，在这一过程中，上防坠器1通过弹簧片16作用，使其卡口楔块12始终紧贴着导轨3，向上完成行程；此时，通过液压控制器的控制按钮、通过液压管路将压力换向再分别传递到液压千斤顶2，控制其活塞杆缩缸，上防坠器1通过卡口楔块12卡入导轨卡口31中，保证液压脚手架不向下坠落，并停留在整体提升的新高度。下防坠器1则在液压千斤顶2的牵引下向上运动，一个行程后，其卡口楔块12亦在弹簧片16作用，使其始终紧贴着导轨3并卡入导轨卡口31中。通过液压控制器的控制按钮，使得液压管路中压力液压油换向，液压脚手架进入下一个整体提升行程。
