建筑施工脚手架上的折叠式物料平台的制作方法

本实用新型涉及建筑施工领域，具体是一种建筑施工脚手架上的折叠式物料平台。

背景技术：

建筑施工中现有的脚手架上的物料平台是通过整体的平台进行搭建，存在缺点如下：

（1）平台多为临时搭建，搭建复杂。

（2）平台为一个整体，搭建困难。

（3）多为在塔吊配合下进行搭建，占用塔吊工作时间。

（4）护栏搭建不规范，在使用塔吊运转物料平台容易发生危险，存在安全套隐患。

技术实现要素：

本实用新型旨在解决上述问题，从而提供一种搭建简单、占据空间小、 运输、安装方便的建筑施工脚手架上的折叠式物料平台。

本实用新型解决所述问题，采用的技术方案是：

一种建筑施工脚手架上的折叠式物料平台，包括架体、工作台，工作台包括前部工作台和后部工作台，前部工作台通过合页与后部工作台连接，前部工作台和后部工作台的连接处设有支撑肋板，前部工作台固接有支撑架，支撑架通过螺栓与架体连接， 支撑架顶端设有电机座，电机座上设有电动机，电动机的传动轴上设有钢丝绳卷筒，钢丝绳卷筒上设有钢丝绳，钢丝绳另一端与后部工作台连接。

采用上述技术方案的本实用新型，与现有技术相比，其突出的特点是：

①统一物料平台的制作，搭建简单。

②物料平台分为两级，运输、安装方便。

③可折叠设计，占据空间减少。

作为优选，本实用新型更进一步的技术方案是：

工作台上设有护栏，钢丝绳另一端与后部工作台上的护栏连接，增加标准护栏，安全系数增加。

电机座下端设有电机座支撑肋板，作为辅助支撑。

附图说明

图1 是本实用新型实施例主视结构示意图；

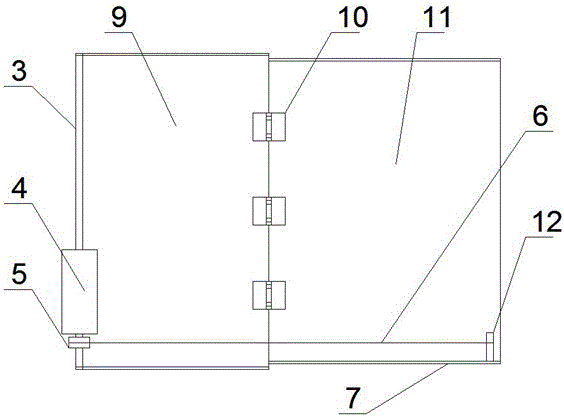

图2 是本实用新型实施例俯视结构示意图；

图中：电机座1；电机座支撑肋板2；支撑架3；电动机4；钢丝绳卷筒5；钢丝绳6；护栏7；支撑肋板8；前部工作台9；合页10；后部工作台11；

具体实施方式：

下面结合实施例对本实用新型作进一步说明，目的仅在于更好地理解本实用新型内容，因此，所举之例并不限制本实用新型的保护范围。

参见图1、图2，工作台包括前部工作台9和后部工作台11，前部工作台9通过合页10与后部工作台11连接，前部工作台9和后部工作台11的连接处设有支撑肋板8，前部工作台9焊接在支撑架3上，支撑架3通过螺栓安装在脚手架架体上，支撑架3作为整体物料平台的主支撑结构，支撑架3顶端焊接有电机座1，电机座1上通过螺栓安装有电动机4，电动机4的传动轴上设有钢丝绳卷筒5，钢丝绳卷筒5上设有钢丝绳6，钢丝绳6另一端与后部工作台11上的护栏7连接，增加标准护栏7，安全系数增加，护栏7通过焊接固定在工作台上，前部工作台9通过与支撑架3焊接固定，后部工作台11通过支撑肋板8和钢丝绳6固定，电机座1下端焊接有电机座支撑肋板2，作为辅助支撑。

物料平台的常态是折叠状态，，工作人员通过控制箱控制整体物料平台的工作状态，当需要使用物料平台的时候，工作人员控制电动机释放钢丝绳6使工作位伸展开，将由塔吊吊装的货物卸载到物料平台上，当货物卸载完毕之后，工作人员控制电动机收回钢丝绳6，将物料平台折叠，同样需要由塔吊将货物吊装离开时，可将物料平台展开伸长，进行货物的吊装。

本实用新型统一物料平台的制作，搭建简单，物料平台分为两级，运输、安装方便，可折叠设计，占据空间减少，增加标准护栏，安全系数增加。

以上所述仅为本实用新型较佳可行的实施例而已，并非因此局限本实用新型的权利范围，凡运用本实用新型说明书及其附图内容所作的等效变化，均包含于本实用新型的权利范围之内。
