一种拼装舞台的制作方法

本实用新型涉及一种舞台，特别是指一种拼装舞台。

背景技术：

舞台是各种庆典活动常用的一种设备，是不可缺少的部分，根据场地等的不同，需要适时地临时拼装舞台，这种舞台流动性大、使用频率高，体型太大，运输不方便。

技术实现要素：

本实用新型提出一种舞台，通过改进支撑体和舞台体，克服了以上缺陷，使舞台结构简单、拆卸及组装方便、运输便携。

本实用新型的技术方案是这样实现的：

一种拼装舞台，包括：支撑架及设于支撑架上的舞台体；所述支撑架包括一支撑框及固定于所述支撑框底部的两个支撑腿，所述支撑腿之间设有横梁，所述支撑框与所述横梁之间设有W形加强筋。

进一步，每组所述舞台体同时设于两组支撑架上，所述两组支撑架之间通过铰接在一起的第一拉杆及第二拉杆连接，所述第一拉杆及第二拉杆的端部分别可拆卸地固定于所述两组支撑架的同侧的支撑腿上。

进一步，所述舞台体为长方体结构，所述舞台体包括固定架及设于固定架上的舞台板，所述舞台板包括两个长边及两个短边，所述固定架包括两个长边及两个短边，所述舞台板的两个长边与所述固定架的两个长边对齐，所述舞台板的两个短边与所述固定架的两个短边对齐。

进一步，所述支撑框顶部设有多组舞台挡板，所述固定架的长边卡接于所述支撑架上的舞台挡板内。

更进一步，所述舞台体设有多组，所述支撑架设有多组。

本实用新型通过改进支撑体和舞台体，克服了现有拼装舞台的缺陷，使舞台结构简单、拆卸及组装方便、运输便携。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型中一种拼装舞台的立体结构示意图；

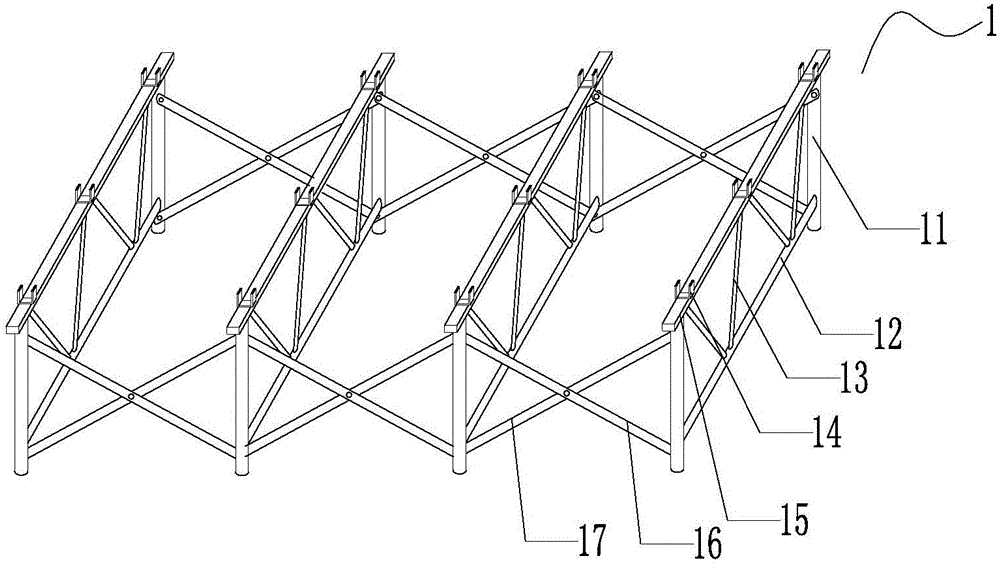

图2为图1所示的拼装舞台的支撑架的立体结构示意图；

图3为图1所示的拼装舞台的舞台体的立体结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的具体实施例中，见图1～图3，一种拼装舞台，包括：支撑架1及设于支撑架1上的舞台体2；支撑架1包括一支撑框15及固定于支撑框15底部的两个支撑腿11，支撑腿11之间设有横梁12，支撑框15与横梁12之间设有W形加强筋13；根据力学原理，W形加强筋13能够有效分散重力，使舞台更加稳定。

在本实用新型的具体实施例中，见图2，支撑架1设有多组，舞台体2的组数比支撑架的组数少一组；具体实施例中，支撑架1优选地设置四组，相应地，舞台体2设有三组，每组舞台体2分别设于相邻的两组支撑架1上的；每相邻的两组支撑架1之间通过铰接在一起的第一拉杆16及第二拉杆17连接，第一拉杆16及第二拉杆17的端部分别可拆卸地固定于相邻的两组支撑架1的同侧的支撑腿11上；拉杆结构简单，拆卸及安装方便，不使用舞台时，手动将第一拉杆16及第二拉杆17松动后拆下，以便于运输；且支撑架1之间通过拉杆相互连接在一起，有效提高了舞台的整体稳定性。

在本实用新型的具体实施例中，见图2、图3，舞台体2为长方体结构，舞台体2包括固定架21及设于固定架21上的舞台板22，舞台板22包括两个长边及两个短边，优选地，短边长为为1米，长边长为为2米，相应地，固定架21包括两个短边及两个长边，其中短边长为1米，长边长为2米，舞台板22的短边与固定架21的短边相对应，舞台板22的长边与固定架21的长边对应；舞台挡板14有效地防止了舞台体2在支撑架1上滑动，增加了舞台的稳定性。

在本实用新型的具体实施例中，见图1～图3，支撑框15顶部设有多组舞台挡板14，固定架21的长边卡接在舞台挡板14内，即固定架21的长为2米的长边位于舞台挡板14内；将支撑架1设于固定架21的2米的长边下，则每组支撑架1之间的距离为1米，有效提高了舞台的整体承重力。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
