一种帐篷用连接组件的制作方法

本实用新型涉及帐篷配件，具体涉及一种帐篷用连接组件。

背景技术：

目前，常规型帐篷用的连接用插口，需要通过在尾部用织带穿插后才能缝制在帐篷上，而织带则需要经过烫断、插插口等好几道工序，并且在需要用到多个的时候更需重复每一个工序，这样就需要耗费大量的人工和时间，从而大大影响帐篷的生产进度，并增加了产品的生产成本。鉴于上述情况，现在迫切需要对这种插口连接的方式进行改进。

技术实现要素：

本实用新型的目的在于提供一种帐篷用连接组件，其结构简单，生产、使用方便。

为达此目的，本实用新型采用以下技术方案：

提供一种帐篷用连接组件，包括：

布类材质的连接部，所述连接部上间隔设置有至少一个连接孔；

插口，所述插口远离其插入口的一端设置有连接杆；

所述连接杆插入至所述连接孔中用以连接所述插口和所述连接部，所述连接部远离所述连接孔的一端与帐篷缝接，所述插口通过与之相配合的插扣与外部组件连接。

本实用新型的有益效果：本实用新型从合理化和人性化的角度出发，采用 了连接部上的连接孔与插口上的连接杆相配合连接的结构，用以替代传统的穿织带的连接插扣，将连接部直接缝制于帐篷上，组装成帐篷用连接组件，明显简化了制作工艺，减少了生产时间，极大地提高了生产效率，并节省了相应的人工费用，降低了生产成本。

附图说明

图1为本实用新型实施例的帐篷用连接组件的分解示意图。

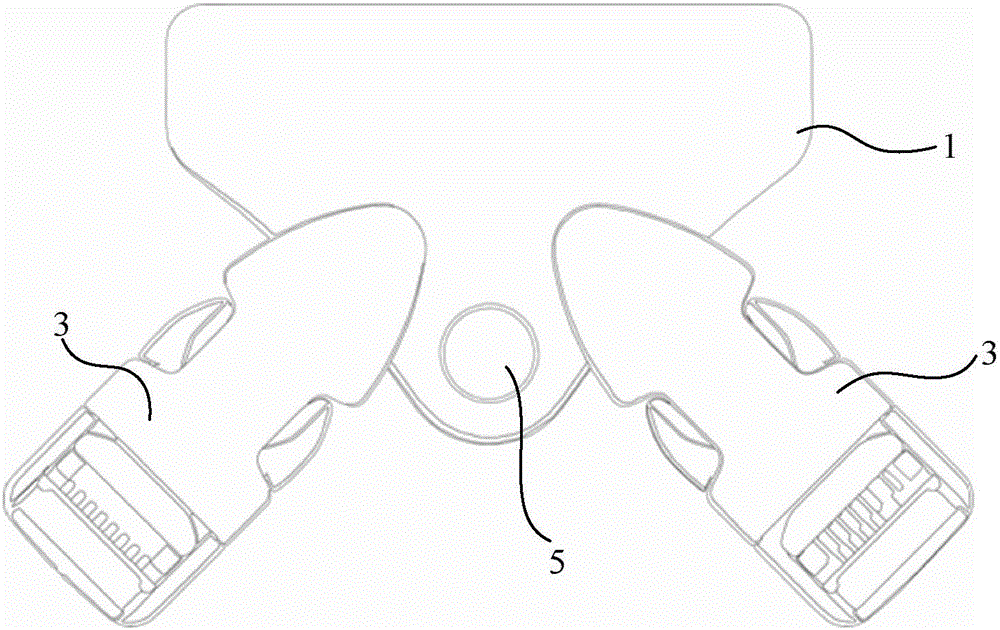

图2为本实用新型实施例的帐篷用连接组件的结构示意图。

图1和2中：

1、连接部；11、第一连接部；12、第二连接部；2、连接孔；3、插口；4、连接杆；5、圆孔。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

图1为本实用新型实施例的帐篷用连接组件的分解结构示意图。

如图1所示，于本实用新型的实施例中，帐篷用连接组件包括：布类材质的连接部1，连接部1上间隔设置有至少一个连接孔2；插口3，插口3远离其插入口的一端设置有连接杆4；连接杆4插入至连接孔2中用以连接插口3和连接部1，连接部1远离连接孔2的一端与帐篷缝接，插口3通过与之相配合的插扣与外部组件连接。本实施例的连接部1采用布类材质，在缝制的时候，直接将连接部1远离设置有连接孔2的侧边塞进帐篷的缝接处，然后采用缝纫机直接缝制即可。本实施例从合理化和人性化的角度出发，通过在连接部1上设置连接孔2，在插口3上设置连接杆4，连接杆2与连接孔4相配合即可将连接部 1与插口3连接在一起，帐篷的生产和使用均非常方便。与现有技术相比，避免了将连接有插口的织带直接缝制在帐篷上而造成的繁琐步骤，大大节省了生产时间，提高了生产效率，也因此节约了生产成本。

于本实用新型的描述中，插口3的插入口是指用来供外部组件的插扣插入的一个接口。

于本实用新型中，连接孔2的形状可以为圆形、三角形等任意形状，对应地连接杆4的形状与之相配合。本实施例中的连接孔2优选为圆形结构，方便与连接杆4进行配合。

具体地，连接部1包括一体式的第一连接部11和第二连接部12，第一连接部11用于与帐篷缝接，第二连接部12上间隔设置有两个连接孔2，第二连接部12上位于两个连接孔2之间设置有一个圆孔5。对应地，该连接组件包括两个插口3，每一连接孔2分别连接一个插口3，可以使连接组件同时通过两个插口3与外部组件连接，使用方便。本实施中的连接孔2的数量不限于两个，也可以是三个甚至更多个。圆孔5的设置主要是用于扎绳子，绳子一端扎在该圆孔5内，另一端与附近具有承重的设备等连接，用于固定帐篷。

优选地，如图1所示，第二连接部12呈三角形结构，第二连接部12的一个侧边与第一连接部11连接，邻近另外两个侧边分别设置有连接孔2，圆孔5邻近另外两个侧边所构成的夹角处设置。两个连接孔2以及一个圆孔5在呈三角形结构的第二连接部12上的布局合理，使帐篷的应用更为人性化。

于本实用新型中，圆孔5的内侧设置有加固部(图中未示出)。该加固部可以是一个金属环，该金属环包裹住圆孔5的内侧，用以防止绳子受力过大而撕裂该圆孔5；该加固部也可以采用其他结构形式，例如紧密缝制在圆孔5内侧的缝纫线，任何可以实现加固该圆孔5的结构形式均可。

具体地，连接杆4远离插口3的一端设置有限位部(图中未示出)，限位部用于防止连接杆4滑出连接孔2。

优选地，限位部可拆卸设置于连接杆4的端部。以方便该限位组件的组装。

作为本实用新型可选的实施方案，连接杆4固定设置在插口3的侧面上，连接杆4和插口3的插入口之间的连线与连接杆4之间的夹角不大于90°。该实施方案可以直接替代上述的限位部，同样可以防止连接杆4滑出连接孔2；该实施方案也可以与上述的限位部组合使用，以进一步提高插口3与连接部1之间的连接稳定性。

上述实施例中的连接杆4优选为与插口3固定连接，该固定连接包括：连接杆4与插口3一体成型，或者通过其他方式固定连接。

于本实用新型的实施例中，连接部1采用尼龙制成，其具有高强度，不会因在其上扎孔而发生碎裂。

本实用新型的帐篷用连接组件从合理化和人性化的角度出发，采用了连接部上的连接孔与插口上的连接杆相配合连接的结构，替代了传统的穿织带的连接插扣，将连接部直接缝制于帐篷上，可组装成如图2所示的帐篷用连接组件，明显简化了制作工艺，减少了生产时间，极大地提高了生产效率，并节省了相应的人工费用，降低了生产成本。

在本说明书的描述中，参考术语“优选的实施方案”、“可选的实施方案”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上实施例仅用来说明本实用新型的详细方法，本实用新型并不局限于上 述详细方法，即不意味着本实用新型必须依赖上述详细方法才能实施。所属技术领域的技术人员应该明了，对本实用新型的任何改进，对本实用新型产品各原料的等效替换及辅助成分的添加、具体方式的选择等，均落在本实用新型的保护范围和公开范围之内。
