强化楼层板的制作方法

本实用新型涉及一种建筑的墙体预制板，具体是一种强化楼层板。

背景技术：

传统的建筑方式是将钢筋和混凝土进行浇注，构建而成，这样的建筑的承重性能好，但是其抗震抗扭曲的性能较差，楼层楼板部件容易扭曲变形，不能很有效的耐受扭曲力，现在也有一些事通过预制板构建的建筑，这样的建筑的其预制部件的强度对整体架构的强度有很大的影响。

技术实现要素：

针对现有技术中的不足，需要一种可以承受扭曲力的楼层板。

为实现上述的技术方案，本实用新型需要一种强化楼层板，包括骨架和填充体，所述骨架具有空腔体，所述骨架包括外框和中部加强筋，所述骨架的厚度方向的表面为敞开式，填充体填充在骨架中并且形成楼层板厚度方向的表面，所述填充体的表面覆盖有强化外层，所述强化外层与填充体表面紧密连接，所述楼层板的边缘开设有插接孔，插接孔连接墙体固定件。楼层板中外框和中部加强筋形成内外相互连接的刚性骨架，架构的强度高，同时增设了强化外层，强化外层和填充料相互纠缠，产生相互的牵扯，抗形变的效果更好。

所述外框为C型钢焊接而成的框体，所述中部加强筋为焊接在框体中的角钢。

所述强化外层为玻纤网格布或钢丝网，并且嵌设进填充体中。网格状的结构与填充材料的连接面积更大。

所述填充体为发泡水泥。与网格材料的接触面积也更大。

所述外框上开有灌浆孔。发泡水泥是通过灌浆孔填充的。

所述楼层板的长度方向的外缘的侧立面成型有对形槽，所述相邻楼层板的连接侧面上成型有与对形槽配合的凸条。对形槽和凸条相互配合，辅助墙面板之间相互拼合，防止发生错位。

所述楼体固定件成型有横支撑杆和连接在其上的竖直的墙体插杆，所述墙体插杆贯通穿过楼层板的插接孔。楼体的连接简便，并且连接的强度高。

本实用新型的有点是：本结构的楼层板增加了强化外层，与填充的水泥紧密联接，增强抗拉能力，防止扭曲变形。

附图说明

图1是强化楼层板的结构示意图；

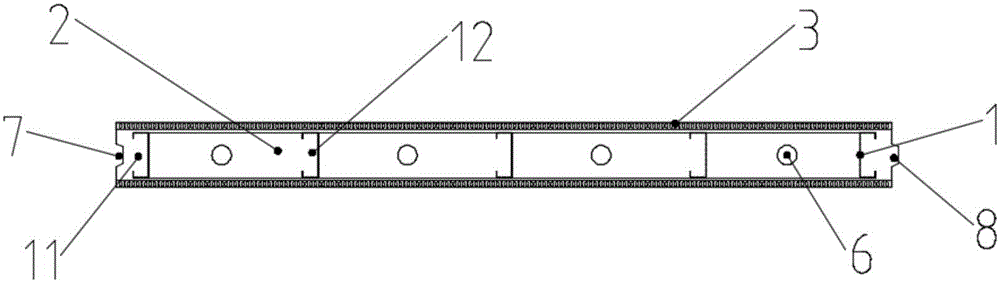

图2是强化楼层板的侧立面结构示意图；

图3是强化楼层板的与墙面板固定件连接的示意图；

图中：1、骨架，2、填充体，11、外框，12、中部加强筋，3、强化外层，4、插接孔，6、灌浆孔，7、对形槽，8、凸条，9、墙体插杆，10、横支撑杆。

具体实施方式

根据图1、2和3说明本实用新型的具体实施例，包括骨架1和填充体2，所述骨架1具有空腔体，所述骨架1包括外框11和中部加强筋12，所述骨架1的厚度方向的表面为敞开式，填充体2填充在骨架1中并且形成楼层板厚度方向的表面，所述填充体2的表面覆盖有强化外层3，所述强化外层3与填充体2表面紧密连接，所述楼层板的边缘开设有插接孔4，插接孔4连接墙体固定件。

所述外框11为C型钢焊接而成的框体，所述中部加强筋12为焊接在框体中的角钢。

所述强化外层3为玻纤网格布或钢丝网，并且嵌设进填充体2中。

所述填充体2为发泡水泥。

所述外框11上开有灌浆孔6。

所述楼层板的长度方向的外缘的侧立面成型有对形槽7，所述相邻楼层板的连接侧面上成型有与对形槽7配合的凸条8。

所述楼体固定件5成型有横支撑杆10和连接在其上的竖直的墙体插杆9，所述墙体插杆9贯通穿过楼层板的插接孔4。
