法兰盘型预制装配式混凝土暗牛腿干式连接系统的制作方法

本发明属于预制装配式混凝土结构领域，尤其是涉及一种法兰盘型预制装配式混凝土暗牛腿干式连接系统。

背景技术：

牛腿连接是梁-柱干式连接中比较普遍的连接系统。牛腿连接分为明牛腿连接和暗牛腿连接。明牛腿连接节点主要应用于预制装配式钢筋混凝土多层厂房中，这种节点施工方便，刚性好，受力可靠；但其作法在建筑上影响了美观，且占用空间，应用不是很普遍。为了避免影响空间和利于建筑美观，一般把柱子的牛腿做成暗牛腿。用混凝土暗牛腿的作法给结构性能带来了缺点，如果梁的一半高度能够承受剪力，则另一半梁高就能够用于做出柱子的牛腿，而要使牛腿的轮廓不突出梁边，则梁端和牛腿的配筋是比较复杂的。当剪力较大时，则一半的梁高不足以承担全梁的剪力，这时可以用型钢作成的牛腿，这样还可以减小暗牛腿的高度，相应地增加梁端缺口梁的高度，以增加缺口梁梁端的抗剪能力，但是采用型钢暗牛腿的造价要高于混凝土暗牛腿，且现有的连接方法整体性较差，牢固性较差。

技术实现要素：

针对现有技术的弊端，本发明提供了一种法兰盘型预制装配式混凝土暗牛腿干式连接系统，其特征在于：

包括预制混凝土梁和预制混凝土暗牛腿柱；

所述的预制混凝土梁包括阶梯形法兰盘、高强度螺栓、锚固筋和高强螺栓的砂浆保护层；

所述的预制混凝土暗牛腿柱包括阶梯形法兰盘、锚固筋、横向钢筋和混凝土暗牛腿；

所述的阶梯形法兰盘包括阶梯形法兰盘上边缘螺栓孔、阶梯形法兰盘下边缘螺栓孔；

其中，预制混凝土梁中预埋有阶梯形法兰盘，上部纵向钢筋焊接到阶梯形法兰盘上部；下部纵向钢筋焊接到阶梯形法兰盘下部；

混凝土暗牛腿预埋在预制混凝土暗牛腿柱里；

预制混凝土暗牛腿柱中预埋有阶梯形法兰盘和横向钢筋，横向钢筋端部焊接到阶梯形法兰盘上的上部；预制混凝土暗牛腿柱中的暗牛腿中的纵向钢筋亦焊接到阶梯形法兰盘的下部；

预制混凝土梁中预埋有阶梯形法兰盘与预制混凝土暗牛腿柱中预埋有阶梯形法兰盘的上部与下部的预埋端部面上设有锚固筋并且焊接连接；

所述的阶梯形法兰盘上边缘设置有阶梯形法兰盘上边缘螺栓孔，所述的阶梯形法兰盘下边缘设置阶梯形法兰盘下边缘螺栓孔，高强度螺栓通过螺纹孔连接预制混凝土梁中预埋有阶梯形法兰盘与预制混凝土暗牛腿柱中预埋有阶梯形法兰盘，所述的高强度螺栓的砂浆保护层设置在高强度螺栓连接预制混凝土梁中预埋有阶梯形法兰盘与预制混凝土暗牛腿柱中预埋有阶梯形法兰盘的连接处，用于保护高强度螺栓；

所述的预制混凝土梁和预制混凝土暗牛腿柱的锚固筋通过焊接固定；所述的所述的预制混凝土梁的纵向钢筋和预制混凝土暗牛腿柱的预埋横向钢筋焊接固定；

所述的预制混凝土梁中的纵向钢筋和预制混凝土暗牛腿柱中预埋的横向钢筋，在预制时，应保证其二者在装配后，其两者钢筋轴线能够在同一直线上，以保证其传力的平稳性。

所述的法兰盘的预埋深度不小于法兰盘的三分之二，所述的锚固筋的锚固深度不小于400mm。

所述的高强度螺栓的砂浆保护层的宽度不小于高强度螺栓长度的2倍。

本发明的有益效果为由于法兰盘的存在，连接节点处不会出现应力集中的问题；预制混凝土梁与预制混凝土暗牛腿柱均通过法兰盘实现钢筋之间的连接，故具有良好的整体性。现场施工时，不需要进行湿作业以及明火作业，因而能够减少施工量，提高施工效率；尤其是能很大程度上解决采用型钢暗牛腿造价高，而采用混凝土暗牛腿造成的缺口梁梁端抗剪能力不足的问题；在采用混凝土暗牛腿的基础上，利用法兰盘和高强螺栓良好的抗剪抗弯能力，对混凝土暗牛腿节点处进行加固，受力性能良好且减少了造价成本。

附图说明

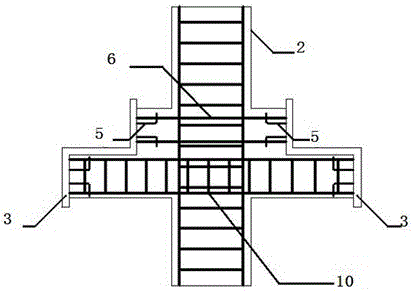

图1为法兰盘型预制装配式混凝土暗牛腿干式连接系统的示意图；

图2为预制混凝土暗牛腿柱的平面示意图；

图3为预制混凝土梁的平面示意图；

图4为阶梯形法兰盘平面示意图；

图中，1为预制混凝土梁，2为预制混凝土暗牛腿柱，3为阶梯形法兰盘， 4为高强度螺栓，5为锚固筋，6为预制混凝土暗牛腿柱中的预埋横向钢筋，7为阶梯形法兰盘上边缘螺栓孔，8为阶梯形法兰盘下边缘螺栓孔，9为高强螺栓的砂浆保护层，10为混凝土暗牛腿。

具体实施方式

为了进一步说明本发明，下面结合附图及实施例对本发明进行详细地描述，但不能将它们理解为对本发明保护范围的限定。

如图1至4所示：法兰盘型预制装配式混凝土暗牛腿干式连接系统，

包括预制混凝土梁1和预制混凝土暗牛腿柱2；

所述的预制混凝土梁1包括阶梯形法兰盘3、高强度螺栓4、锚固筋5和高强螺栓的砂浆保护层9；

所述的预制混凝土暗牛腿柱2包括阶梯形法兰盘3、锚固筋5、横向钢筋6和混凝土暗牛腿10；

所述的阶梯形法兰盘3包括阶梯形法兰盘上边缘螺栓孔8、阶梯形法兰盘下边缘螺栓孔9；

其中，预制混凝土梁1中预埋有阶梯形法兰盘3，上部纵向钢筋焊接到阶梯形法兰盘3上部；下部纵向钢筋焊接到阶梯形法兰盘3下部；

混凝土暗牛腿12预埋在预制混凝土暗牛腿柱2里；

预制混凝土暗牛腿柱2中预埋有阶梯形法兰盘3和横向钢筋6，横向钢筋7端部焊接到阶梯形法兰盘3上的上部；预制混凝土暗牛腿柱2中的暗牛腿中的纵向钢筋亦焊接到阶梯形法兰盘3的下部；

预制混凝土梁1中预埋有阶梯形法兰盘3与预制混凝土暗牛腿柱2中预埋有阶梯形法兰盘3的上部与下部的预埋端部面上设有锚固筋6并且焊接连接；

所述的阶梯形法兰盘3上边缘设置有阶梯形法兰盘上边缘螺栓孔8，所述的阶梯形法兰盘3下边缘设置阶梯形法兰盘下边缘螺栓孔9，高强度螺栓4通过螺纹孔连接预制混凝土梁1中预埋有阶梯形法兰盘3与预制混凝土暗牛腿柱2中预埋有阶梯形法兰盘3，所述的高强度螺栓的砂浆保护层11设置在高强度螺栓4连接预制混凝土梁1中预埋有阶梯形法兰盘3与预制混凝土暗牛腿柱2中预埋有阶梯形法兰盘3的连接处，用于保护高强度螺栓；

所述的预制混凝土梁1和预制混凝土暗牛腿柱2的锚固筋5通过焊接固定；所述的所述的预制混凝土梁1的纵向钢筋和预制混凝土暗牛腿柱2的预埋横向钢筋6焊接固定；

所述的预制混凝土梁1中的纵向钢筋和预制混凝土暗牛腿柱2中预埋的横向钢筋6，在预制时，保证其二者在装配后，其两者钢筋轴线能够在同一直线上，以保证其传力的平稳性。

所述的法兰盘的预埋深度不小于法兰盘的三分之二，所述的锚固筋的锚固深度不小于400mm。

所述的高强度螺栓的砂浆保护层的宽度不小于高强度螺栓长度的2倍。

结合附图和实施案例，进一步说明本发明涉及到的一种法兰盘型预制装配式混凝土暗牛腿干式连接系统：

将预制混凝土梁1竖向吊装至其预埋的阶梯形法兰盘3与预制混凝土暗牛腿柱2预埋的阶梯形法兰盘3重合，将预制混凝土梁1支撑固定后，工人通过对阶梯形法兰盘的上边缘螺栓孔，以及下边缘螺栓孔，加以高强螺栓连接；连接完成后，对阶梯形法兰盘3与阶梯形法兰盘4的连接缝处，进行抹灰抹平，并且对法兰盘的上下边缘砌筑砂浆保护层，养护完成后，即完成预制混凝土梁1与预制混凝土暗牛腿柱2的节点连接。
