一种建筑内墙的吸音装饰结构的制作方法

本发明涉及内墙装饰领域，特别涉及一种建筑内墙的吸音装饰结构。

背景技术：

影剧院、歌剧厅等专业设施通常需要对其内墙进行吸音处理，现有技术中，墙面吸音处理一般有两种形式，一种为选用成品装饰吸音材料，直接粘贴于墙面上；再一种为用龙骨将吸音材料敷于墙体，再以阻燃装饰材料罩面。第一种形式受到吸音材料发展的限制，其装饰风格单一，不能满足多样的装饰需求。第二种形式虽然具有一定的吸音降噪效果，但是满布墙体的阻燃装饰材料会反射部分声波，在实际使用时会出现回音、重音等情况，影响人们的收听效果。为了增强吸音效果，部分厂家在阻燃装饰材料上开设吸音孔，但这样既降低了罩面的阻燃效果，又影响了罩面的美观。

技术实现要素：

本发明的目的在于提供一种建筑内墙的吸音装饰结构，在保证罩面材料阻燃效果的同时，提升其吸音效果。

为实现以上目的，本发明采用的技术方案为：一种建筑物外墙的吸音装饰结构，其特征在于，扣件与墙体的待吸音装饰处理面固定相连，扣件上设有上、下两个卡槽，上卡槽的槽口向上、下卡槽的槽口向下且两卡槽的槽底间隔布置，上卡槽卡接在上装饰板的下板边上，下卡槽卡接在下装饰板的上板边上，所述的上、下装饰板、与墙体A之间填充有吸音层。

与现有技术相比，本发明存在以下技术效果：装饰板间隔设置，使两个相邻的装饰板之间形成通道，声音进入该通道内消耗能量便可以起到吸音作用，从而减少装饰板的反射声波，这样既提升了内墙的吸音效果，又保证了装饰板的完整性，从而保证了装饰板的阻燃效果。

附图说明

下面对本说明书各幅附图所表达的内容及图中的标记作简要说明：

图1是本发明的结构示意图；

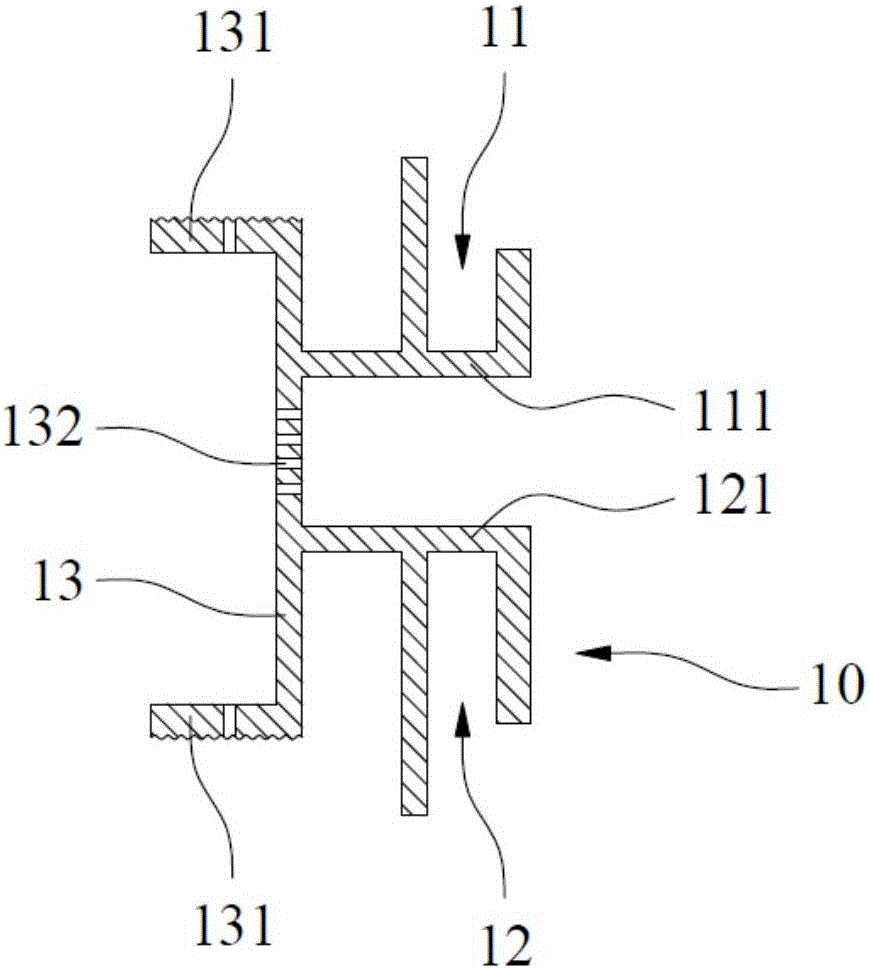

图2是图1中扣件的结构示意图。

图中：10.扣件，11.上卡槽，111.上卡槽的槽底板，12.下卡槽，121.下卡槽的槽底板，13.基板，131.立板，132.通孔，20.上装饰板，30.下装饰板，40.吸音层，50.角型块。

具体实施方式

下面结合附图，通过对实施例的描述，对本发明的具体实施方式作进一步详细说明。

一种建筑内墙的吸音装饰结构，结合图1和2所示，扣件10与墙体A的待吸音装饰处理面固定相连，扣件10上设有上、下两个卡槽，上卡槽11的槽口向上、下卡槽12的槽口向下且两卡槽的槽底间隔布置，上卡槽11卡接在上装饰板20的下板边上，下卡槽12卡接在下装饰板30的上板边上，所述的上、下装饰板20、30与墙体A之间填充有吸音层40。两个相邻的装饰板之间形成通道，声音进入该通道内消耗能量便可以起到吸音作用，从而减少装饰板的反射声波。装饰板间隔设置，既提升了内墙的吸音效果，又保证了装饰板的完整性，从而保证了装饰板的阻燃效果。

具体的，扣件10包括与墙面平行的基板13，上、下卡槽11、12的槽底板垂直于基板13并与其固连，上、下卡槽11、12的内侧槽壁与基板13间隔布置，上、下卡槽的槽底板111、121与基板13之间围成槽口指向远离墙面的槽型。这样的话，基板13通过螺栓连接在墙体A上，就可以实现上、下卡槽11、12与墙面的固定连接，同时，通过控制上、下卡槽11、12的内槽壁与基板13的间隔，可以控制吸音层40的厚度，从而满足不同的内墙隔音需求。

优选地，基板13上、下两边分别设有向墙体侧延伸的立板131，立板131与固定在墙体上的角型块50固定连接，位于上、下卡槽的槽底板111、121之间的基板13上设有连通至基板13与墙体之间区域的通孔132，所述的基板13与墙体之间填充有吸音层40。声音进入上、下卡槽的槽底板111、121之间后，从通孔132进入基板13与墙体A之间被吸音层40吸收，有效保证吸音效果。总体上来看，本发明公开的安装结构不仅安装方便，可靠性高，而且安装的装饰板、吸音材料与墙体结构紧凑合理，吸音效果好。
