一种多功能屋顶的制作方法

本发明涉及一种可装配式多功能屋顶，尤其是一种节能型可装配式屋顶，属于建筑技术领域。

背景技术：

随着我国人民生活水平的提高，人们对屋顶的节能性能和装饰性能提出更高的要求。现有建筑存在顶部加设隔热层或隔热屋顶的形式，但无法实现屋顶颜色和坡度的快速转换，多雨季节由于坡度不足易导致屋面积水从而减少使用寿命，且无法实现快速装配和循环使用。

技术实现要素：

本发明的目的在于解决现有屋顶坡度无法快速调节、颜色不可转换、无法实现快速装配和循环使用等问题，提供一种多功能屋顶，以达到快速调节屋顶坡度、增强屋面装饰效果，提高建筑保温隔热性能，用于既有建筑的节能改造，延长使用时间。

本发明是这样实现的，一种多功能屋顶，包括挡雨板、第一竖直液压伸缩器、水平横杆、主滚筒、第二竖直液压伸缩器、支座、从滚筒、中滚筒、中滚筒轨道、斜向液压伸缩器和皮带，其特征在于：挡雨板底部与第一竖直液压伸缩器相连，第一竖直液压伸缩器的底部与固定在水平横杆中间，水平横杆两端分别连接主滚筒，主滚筒连接第二竖直液压伸缩器；支座上设置两个从滚筒和一个中滚筒轨道，中滚筒轨道位于两个从滚筒之间，中滚筒轨道上设置中滚筒，中滚筒和主滚筒之间通过斜向液压伸缩器相连；皮带绕在主滚筒、从滚筒和中滚筒上。第一竖直液压伸缩器位于中间位置，主滚筒、从滚筒、中滚筒、中滚筒轨道、斜向液压伸缩器和皮带组成对称的屋顶斜面，第二竖直液压伸缩器伸缩时，带动主滚筒上下运动，则屋顶斜面的坡度随之改变；斜向液压伸缩器带动中滚筒在中滚筒轨道上斜向运动，保持皮带不松弛。

进一步地，还包括挡风板、上部空心杆件、下部空心杆件、固定实心杆件和尼龙绳，上部空心杆件连接在水平横杆上，上部空心杆件连接下部空心杆件，下部空心杆件连接固定实心杆件；挡风板的上端与支座铰接，尼龙绳穿过上部空心杆件和下部空心杆件分别连接挡雨板和挡风板的下端。当挡雨板升起时，带动尼龙绳，尼龙绳拉动挡风板，使挡风板开启。

更进一步地，固定实心杆件、下部空心杆件、上部空心杆件、水平横杆之间的连接方式均为铰接。

进一步地，主滚筒内部设置转动机，转动机能够使主滚筒转动。主滚筒转动时，皮带会随之转动。

更进一步地，皮带表面设有涂层，一半为暖色涂层，另一半为冷色涂层。当皮带转动时，屋顶斜面朝上的部分的颜色可以发生改变，在暖色与冷色之间切换。

再进一步地，皮带的带体材料为pvg整芯阻燃带，涂层的材料为有机硅改性丙烯酸树脂。

优选的，暖色涂层为红色涂层，冷色涂层为蓝色涂层。

进一步地，还包括屋顶平面、泄水槽和女儿墙，屋顶平面位于支座、第二竖直液压伸缩器和固定实心杆件的下方，支座、第二竖直液压伸缩器和固定实心杆件的下端固定在屋顶平面上；支座的外侧设置泄水槽，泄水槽的外侧设置女儿墙。

更进一步地，挡风板的高度为30~50cm，其上端与支座的上部铰接，下端呈锯齿形且与屋顶平面接触。

本发明的有益效果是：本发明结构简单使用方便快捷，有效解决了现有屋顶在多雨季节由于坡度不足导致屋面积水、无法实现屋顶颜色和坡度的快速转换、无法实现快速装配和循环使用等问题，提供一种可以实现屋面色彩、空间灵动的屋顶系统，增强屋面装饰效果，提高建筑保温隔热性能，用于既有建筑的节能改造，延长使用时间。

附图说明

图1为本发明的结构示意图。

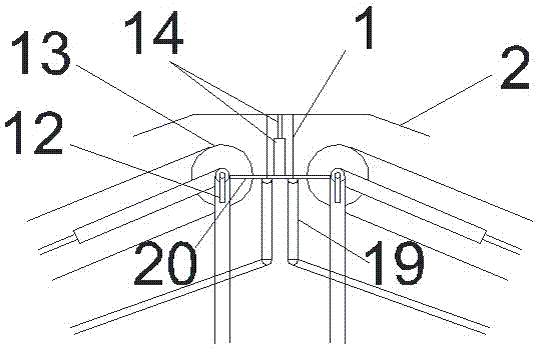

图2为主滚筒及挡雨板处局部放大示意图。

图3为支座及中滚筒轨道处局部放大示意图。

在图中，1.尼龙绳、2.挡雨板、3.皮带的暖色涂层部分、4.皮带的冷色涂层部分、5.中滚筒、6.从滚筒、7.支座、8.女儿墙、9.泄水槽、10.中滚筒轨道、11.斜向液压伸缩器、12.转动机、13.主滚筒、14.第一竖直液压伸缩器、15.挡风板、16.第二竖直液压伸缩机、17.下部空心杆件、18.固定实心杆件、19.上部空心杆件、20.水平横杆、21.屋顶平面。

具体实施方式

下面将结合附图1、2、3来具体说明本发明，旨在帮助阅读者更好地理解本发明的实质，但不能对本发明的实施和保护范围构成任何限定。

一种多功能屋顶，包括挡雨板2、第一竖直液压伸缩器14、水平横杆20、主滚筒13、第二竖直液压伸缩器16、支座7、从滚筒6、中滚筒5、中滚筒轨道10、斜向液压伸缩器11、皮带、挡风板15、上部空心杆件19、下部空心杆件17、固定实心杆件18、尼龙绳1、转动机12、屋顶平面21、泄水槽9和女儿墙8。挡雨板2下部与第一竖直液压伸缩器14相连，第一液压伸缩器14的底部与固定在主滚筒13上的水平横杆20相连；主滚筒13与支座7通过中滚筒轨道10连接，中滚筒轨道10上设置中滚筒5，中滚筒5和主滚筒13之间通过斜向液压伸缩器11相连；主滚筒13内部设置转动机12并与第二竖直液压伸缩器16相连；支座7上设置两个从滚筒6，主滚筒13与从滚筒6之间设置皮带，皮带包括暖色涂层部分3和冷色涂层部分4；尼龙绳1与挡雨板连接并穿过活动空心杆件17和活动空心杆件19与挡风板15连接。

皮带3和4采用的带体材料为pvg整芯阻燃带，采用的涂层材料为有机硅改性丙烯酸树脂。

所述固定实心杆件18、下部空心杆件17、上部空心杆件19、水平横杆20之间的连接方式均为铰接，固定实心杆件18和屋顶平面21的连接为固定连接。

所述挡风板15的高度为30~50cm，其上部与支座7铰接，下部与屋顶平面21接触部位呈锯齿形。

所述支座7外侧设置泄水槽9，泄水槽9外侧为女儿墙8。

使用时，电源通过控制器后与第一竖直液压伸缩器14、转动机12、第二竖直液压伸缩器16、斜向液压伸缩器11相连，用户通过控制器控制转动机12转动，转动机12带动主滚筒13转动，从而带动皮带3和4转动，实现皮带的暖色涂层部分3和皮带的冷色涂层部分4之间的转换。用户通过控制器控制第二竖直液压伸缩器16带动主滚筒13上下运动，控制斜向液压伸缩器11带动中滚筒5在中滚筒轨道10上斜向运动，在保持皮带3和4不松弛的情况下调节屋面坡度。尼龙绳1穿过下部空心杆件17、上部空心杆件19，实现了挡雨板2和挡风板15的联动，用户通过控制器控制第一竖直液压伸缩器14带动挡雨板2上下移动从而带动挡风板15的运动，达到同时开启和同时闭合的效果。用户可以根据需要选择屋顶是通风透气还是保温密闭。

以上所述的实施例仅仅是对本发明的优选实施方式进行描述，并非对本发明的范围进行限定，在不脱离本发明设计精神的前提下，本领域普通技术人员对本发明的技术方案作出的各种变形和改进，均应落入本发明权利要求书确定的保护范围内。

技术特征：

技术总结
本发明提供了一种多功能的屋顶，它包括挡雨板、第一竖直液压伸缩器、水平横杆、主滚筒、第二竖直液压伸缩器、支座、从滚筒、中滚筒、中滚筒轨道、斜向液压伸缩器和皮带。皮带卷绕在主滚筒、从滚筒、中滚筒上，主滚筒连接第二竖直液压伸缩器和水平横杆，水平横杆上固定第一竖直液压伸缩器，第一竖直液压伸缩器上安装挡雨板。皮带当作屋顶斜面，第二竖直液压伸缩器使主滚筒升降，主滚筒带动皮带调整屋顶斜面的坡度；主滚筒内安装转动机，皮带上设置暖色和冷色涂层，转动机使主滚筒旋转，带动皮带，则屋顶斜面在暖色和冷色之间切换。本发明的屋顶斜面的坡度可以调节，颜色可以改变，还能控制挡雨板的开启程度。

技术研发人员：曾文海;艾松元;周洪兵;赵子亿;林培辉;欧阳辉;曾峰海
受保护的技术使用者：江西师范大学
技术研发日：2017.05.22
技术公布日：2017.07.25
