一种建筑施工用防尘开槽装置的制作方法

本实用新型属于防尘开槽装置技术领域，具体涉及一种建筑施工用防尘开槽装置。

背景技术：

近20年来，在国民经济持续发展，人们生活不断改善的条件下， 房屋建设规模日益扩大，目前中国城市每年新增8-9亿平方米的住宅建筑和公共建筑。而在建筑的施工过程中，开槽技术是其中一项非常重要的内容，开槽不当不仅会影响房屋的美观，而且容易造成墙体开裂，对房屋结构及其抗震性能产生较大影响。现有的开槽技术在开槽的过程中，会产生大量的粉尘，该粉尘被施工人员吸入体内后，给施工人员的身体带来极大的伤害，一般情况在进行开槽作业时，需要施工人员带防护口罩和防护眼镜，导致施工过程的不便，以至于开槽的质量一般。

技术实现要素：

本实用新型的目的在于提供一种建筑施工用防尘开槽装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑施工用防尘开槽装置，包括左锯片、保护罩和电机，所述保护罩下方与喷水孔固定连接，所述喷水孔下方与左锯片活动连接，所述左锯片右侧与连接块活动连接，所述连接块右侧与右锯片活动连接，所述右锯片下方与储尘室固定连接，所述储尘室下方与电源活动连接，所述电源外侧与外壳固定连接，所述外壳与右侧与把手固定连接，所述把手上方与开关活动连接，所述开关上方与水箱固定连接，所述水箱左侧与电机固定连接，所述电机下方与调节钮活动连接，所述调节钮左侧与挡板固定连接，所述挡板上方与水管活动连接。

优选的，所述左锯片为金刚石锯片，左锯片右侧设置有圆形凹槽，且凹槽外侧设置有保护膜。

优选的，所述连接块内部设置有螺纹杆，螺纹杆与连接块通过螺钉固定连接，且连接块外侧设置有橡胶保护层。

优选的，所述挡板往内侧设置有弧度，且挡板外侧设置有耐磨防水保护膜。

优选的，所述喷水孔外侧设置有半圆球凸柱，且半圆球凸柱外侧设置有防沾保护膜。

本实用新型的技术效果和优点：该建筑施工用防尘开槽装置，通过左锯片为金刚石锯片，左锯片右侧设置有圆形凹槽，且凹槽外侧设置有保护膜，圆形凹槽可以避免出现卡槽，金刚石锯片可以有效的减小损耗，达到了安全节约的目的；通过连接块内部设置有螺纹杆，螺纹杆与连接块通过螺钉固定连接，且连接块外侧设置有橡胶保护层，有效的固定住锯片，避免锯片初相偏离，达到了安全准确的目的；通过挡板往内侧设置有弧度，且挡板外侧设置有耐磨防水保护膜，喷水孔外侧设置有半圆球凸柱，且半圆球凸柱外侧设置有防沾保护膜，喷水孔能够有效的减少灰尘，同时半圆球凸柱能够避免水孔堵塞，达到了防尘安全的目的；该建筑施工用防尘开槽装置设计精密，结构紧密，操作方便，利用喷水孔和储尘室，防止烟尘弥漫，同时，利用保护罩防止飞溅的颗粒伤害周围的人，达到了防尘安全的目的。

附图说明

图1为本实用新型的侧面结构示意图；

图2为本实用新型的正面结构示意图。

图中：1左锯片、2右锯片、3连接块、4电机、5电源、6开关、7挡板、8喷水孔、9水管、10把手、11储尘室、12水箱、13保护罩、14调节钮、15外壳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，图1为本实用新型一种建筑施工用防尘开槽装置的侧面结构示意图。所述电源5外侧与外壳15固定连接，所述外壳15用于保护内部零件，所述外壳15与右侧与把手10固定连接，所述把手10用于手持开槽装置，所述把手10上方与开关6活动连接，所述开关6用于控制开槽装置，所述开关6上方与水箱12固定连接，所述水箱12用于储存水，为喷水提供水，所述水箱12左侧与电机4固定连接，所述电机4用于提供动力，所述电机4下方与调节钮14活动连接，所述调节钮14用于调节锯片的距离，所述调节钮14左侧与挡板7固定连接，所述挡板7用于阻挡灰尘和水珠，所述挡板7往内侧设置有弧度，且挡板7外侧设置有耐磨防水保护膜，所述挡板7上方与水管9活动连接。

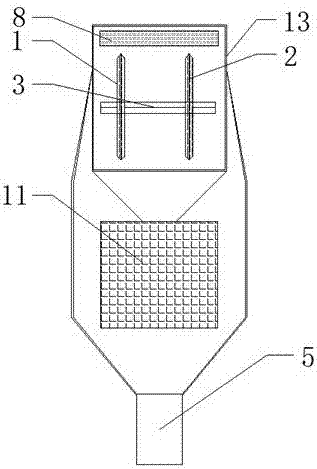

请参阅图2，图2为本实用新型一种建筑施工用防尘开槽装置的正面结构示意图。所述保护罩13下方与喷水孔8固定连接，所述保护罩13用于防止碎石喷溅，所述喷水孔8外侧设置有半圆球凸柱，且半圆球凸柱外侧设置有防沾保护膜，所述喷水孔8下方与左锯片1活动连接，所述左锯片1用于切割建筑物，所述左锯片1为金刚石锯片，左锯片1右侧设置有圆形凹槽，且凹槽外侧设置有保护膜，所述左锯片1右侧与连接块3活动连接，所述连接块3用于连接和固定锯片，所述连接块3内部设置有螺纹杆，螺纹杆与连接块通过螺钉固定连接，且连接块3外侧设置有橡胶保护层，所述连接块3右侧与右锯片2活动连接，所述右锯片2下方与储尘室11固定连接，所述储尘室11用于收集灰尘和水，所述储尘室11下方与电源5活动连接

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
