百叶窗开合式遮雨透光走廊的制作方法

本实用新型涉及建筑领域，尤其涉及木质走廊。

背景技术：

木质走廊兼具美观和实用的特点，所以在诸多建筑中颇受欢迎。但传统木质走廊顶部多为木板制成的固定式屋顶，虽能遮雨，但不透光。

技术实现要素：

本实用新型的目的在于，提供一种百叶窗开合式遮雨透光走廊，以解决上述技术问题。

本实用新型所解决的技术问题可以采用以下技术方案来实现：

百叶窗开合式遮雨透光走廊，包括一百叶窗结构，所述百叶窗结构包括一框架，所述框架上设有可转动的叶片，所述百叶窗结构还包括一驱动所述叶片转动的驱动系统，其特征在于，以所述框架作为走廊的顶棚框架，所述顶棚框架呈方形框状，四个角部各设有一个支撑架，以位于前方的支撑架为前方支撑架，以位于后方的支撑架为后方支撑架，两个所述前方支撑架等高且高度为1.6m-2m,两个所述后方支撑架等高且高度为2.2m-3.2m，以所述支撑架作为走廊的支撑；

所述叶片为木质叶片，单个叶片的长度不小于1.5m、宽度不小于0.5m，所述叶片横向固定在所述框架上，叶片闭合时，叶片的前端覆盖在相邻的前一个叶片上，叶片的后端被相邻的后一个叶片覆盖，构成位于所述顶棚框架上的顶棚。

所述驱动系统是一电动驱动系统，各叶片的上方均覆盖有一太阳能电池板，各所述太阳能电池板均连接一蓄电池，所述蓄电池作为所述电动驱动系统的电源。

当太阳比较大时，需要关闭百叶窗结构，使走廊遮阳，本专利利用这个规律，将太阳能电池板放在了叶片上，充分利用太阳光，实现百叶窗结构的能源自供给。此外，由于在叶片上增设了太阳能电池板，增强了叶片构成的顶棚的遮阳效果。

附图说明

图1为本实用新型的立体图；

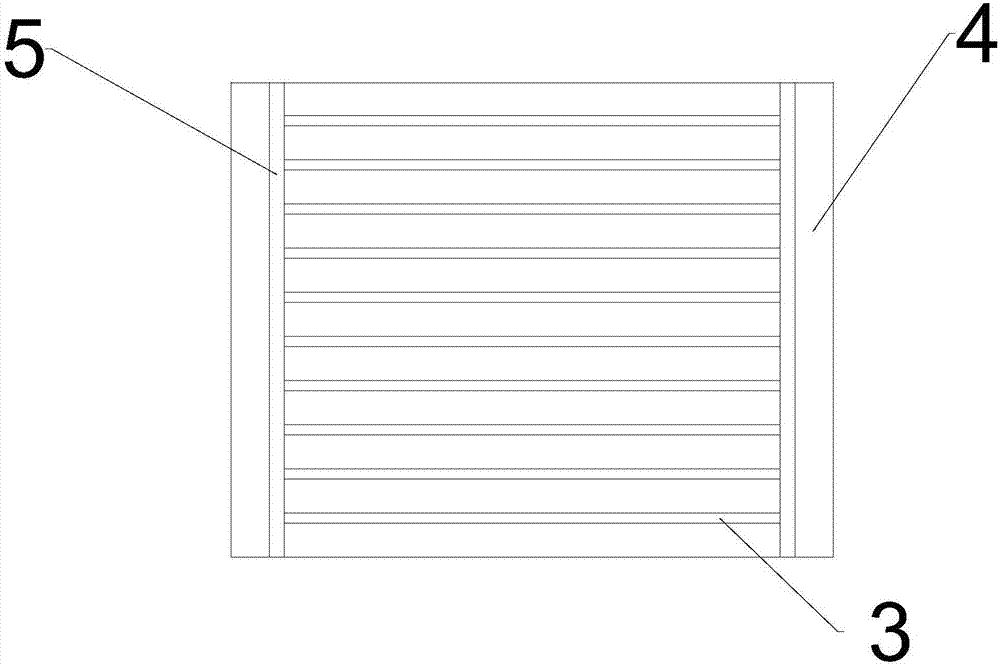

图2为本实用新型顶棚透光时的平面图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示进一步阐述本实用新型。

参见图1、图2，百叶窗开合式遮雨透光走廊，包括一百叶窗结构，百叶窗结构包括一框架4，框架4上设有可转动的叶片3，百叶窗结构还包括一驱动叶片3转动的驱动系统1，其特征在于，以框架4作为走廊的顶棚框架，所述顶棚框架呈方形框状，四个角部各设有一个支撑架2，以位于前方的支撑架为前方支撑架，以位于后方的支撑架为后方支撑架，两个前方支撑架等高且高度为1.6m-2m,两个后方支撑架等高且高度为2.2m-3.2m，以支撑架2作为走廊的支撑；叶片3为木质叶片，单个叶片3的长度不小于1.5m、宽度不小于0.5m，叶片3横向固定在框架4上，叶片3闭合时，叶片3的前端覆盖在相邻的前一个叶片3上，叶片3的后端被相邻的后一个叶片3覆盖，构成位于所述顶棚框架上的顶棚。百叶窗结构是现有技术，而且本专利的改进点不在于百叶窗结构本身，因此对其驱动系统的结构以及控制部分的电路图不再详述。本专利的创新点在于：1)将百叶窗结构用在了走廊上，允许利用百叶窗叶片的开闭，对是否透光、是否遮雨进行选择，使走廊既可以透光、又可以遮雨；2)优化了前方支撑腿和后方支撑腿的高度，使框架4呈倾斜状，此外，还限定了叶片3的排布方向、叶片3闭合时的状态，利于框架4的倾斜，使叶片3整体倾斜，并相互错掩，可有效防止雨水进入。

所述驱动系统1是一电动驱动系统，各叶片的上方均覆盖有一太阳能电池板，各太阳能电池板均连接一蓄电池，蓄电池作为所述电动驱动系统的电源。当太阳比较大时，需要关闭百叶窗结构，使走廊遮阳，本专利利用这个规律，将太阳能电池板放在了叶片3上，充分利用太阳光，实现百叶窗结构的能源自供给。此外，由于在叶片3上增设了太阳能电池板，增强了叶片3构成的顶棚的遮阳效果。电动驱动系统设有一供电信号输入端，供电信号输入端连接一雨滴感应器。雨滴传感器是一种传感装置,主要用于检测是否下雨及雨量的大小,并广泛应用于汽车自动刮水系统、智能灯光系统等，本专利将其应用到走廊上，实现了走廊叶片3的自动控制。叶片3的两端与顶棚框架4的连接处分别还覆盖有一块挡雨板5。档雨板5能防止下雨时雨滴从叶片3与框架4的连接处漏入，使遮雨更全面。叶片3优选为松木制成的松木片，松木片外层涂有一层荷叶乳胶漆制成的漆层。松木制成的叶片3强度更高，防腐蚀性更好，增加了顶棚的耐久性。荷叶乳胶漆具有很好的防水性和自清洁能力，不仅增加了叶片3的耐久性，更可以防止叶片3脏污，增加走廊的美观性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
