一种混泥土加工装置的制作方法

本发明涉及混泥土加工技术领域，具体为一种混泥土加工装置。

背景技术：

混泥土也称之为混凝土，普通混凝土指以水泥为主要胶凝材料，与水、砂和石子，必要时掺入化学外加剂和矿物掺合料，按适当比例配合，经过均匀搅拌、密实成型及养护硬化而成的人造石材，混凝土主要划分为两个阶段与状态：凝结硬化前的塑性状态，即新拌混凝土或混凝土拌合物；硬化之后的坚硬状态，即硬化混凝土或混凝土。

目前混泥土加工的混合搅拌装置在使用过程中，混凝土在搅拌的过程中经常会残留在搅拌罐的内壁上，一但凝固，则难以清除，久而久之导致混合搅拌装置内部凝固的混凝土过多，而影响搅拌装置的工作效率，故而提出一种混泥土加工装置解决上述所提出的问题。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种混泥土加工装置，具备自动清理内壁混凝土等优点，解决了目前混泥土加工的混合搅拌装置在使用过程中，混凝土在搅拌的过程中经常会残留在搅拌罐的内壁上，一但凝固，则难以清除，久而久之导致混合搅拌装置内部凝固的混凝土过多，而影响搅拌装置工作效率的问题。

（二）技术方案

为实现上述自动清理内壁混凝土的目的，本发明提供如下技术方案：一种混泥土加工装置，包括机座，所述机座的右侧固定安装有连接座，所述连接座的左侧固定安装有第一电机，所述机座的内部开设有装配槽，所述机座的内部固定安装有前后对称分布的两个固定轴，两个所述固定轴的外侧均活动安装有滚筒，所述机座的内部固定安装有位于装配槽底部的第二电机，所述第二电机的输出轴固定安装有齿轮，所述装配槽的内部活动安装有位于两个固定轴相对一侧的搅拌罐，所述搅拌罐的外侧固定安装有位于固定轴右侧的套环，所述套环的外侧固定安装有齿牙，所述搅拌罐的右侧活动安装有旋转环，所述旋转环的右侧固定安装有位于搅拌罐外侧的连接环，所述旋转环的外侧固定安装有连接杆，所述搅拌罐的内部固定安装有左右对称分布的两个轴承，两个所述轴承的内部均固定安装有内环，两个所述内环之间固定安装有刮刀。

优选的，所述第一电机的输出轴与连接环固定连接，且第一电机的外侧固定安装有电机壳。

优选的，所述旋转环的右侧贯穿并延伸至搅拌罐的右侧，且连接环与搅拌罐活动连接。

优选的，所述套环位于齿轮的顶部，且齿轮与齿牙相啮合。

优选的，两个所述固定轴均与搅拌罐相接触，连接杆的数量为三个，且三个连接杆呈等距离环形分布。

优选的，所述刮刀的数量为七个，且七个刮刀呈等距离环形分布，刮刀呈倾斜状所述刮刀的数量为七个，且七个刮刀呈等距离环形分布，刮刀呈倾斜状。

（三）有益效果

与现有技术相比，本发明提供了一种混泥土加工装置，具备以下有益效果：

该混泥土加工装置，通过将混凝土加入搅拌罐的内部，启动第二电机，第二电机转动带动齿轮进行转动，齿轮转动通过相啮合的齿牙带动搅拌罐在两个固定轴之间进行转动，搅拌罐转动带动内部的混凝土进行翻滚搅拌，当搅拌完成后，启动第一电机进行工作，第一电机转动带动连接环进行转动，连接环转动带动旋转环进行转动，旋转环转动带动连接杆进行转动，连接杆转动带动内环和刮刀在搅拌罐的内部进行转动，使刮刀将搅拌罐内部沾粘的混凝土刮离，从而达到了自动清理内壁混凝土的目的。

附图说明

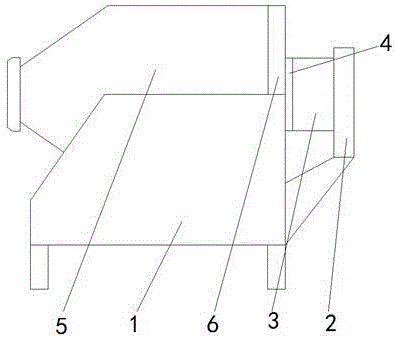

图1为本发明结构示意图；

图2为本发明结构左视剖面图；

图3为本发明搅拌罐结构剖面图。

图中：1机座、2连接座、3第一电机、4连接环、5搅拌罐、6套环、7齿牙、8固定轴、9轴承、10装配槽、11旋转环、12第二电机、13齿轮、14内环、15刮刀、16滚筒、17连接杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种混泥土加工装置，包括机座1，机座1的右侧固定安装有连接座2，连接座2的左侧固定安装有第一电机3，机座1的内部开设有装配槽10，机座1的内部固定安装有前后对称分布的两个固定轴8，两个固定轴8的外侧均活动安装有滚筒16，机座1的内部固定安装有位于装配槽10底部的第二电机12，第一电机3和第二电机12的型号均可为130-10015，第二电机12的输出轴固定安装有齿轮13，装配槽10的内部活动安装有位于两个固定轴8相对一侧的搅拌罐5，搅拌罐5的外侧固定安装有位于固定轴8右侧的套环6，套环6的外侧固定安装有齿牙7，套环6位于齿轮13的顶部，且齿轮13与齿牙7相啮合，搅拌罐5的右侧活动安装有旋转环11，旋转环11的右侧贯穿并延伸至搅拌罐5的右侧，且连接环4与搅拌罐5活动连接，旋转环11的右侧固定安装有位于搅拌罐5外侧的连接环4，第一电机3的输出轴与连接环4固定连接，且第一电机3的外侧固定安装有电机壳3，旋转环11的外侧固定安装有连接杆17，两个固定轴8均与搅拌罐5相接触，连接杆17的数量为三个，且三个连接杆17呈等距离环形分布，搅拌罐5的内部固定安装有左右对称分布的两个轴承9，两个轴承9的内部均固定安装有内环14，两个内环14之间固定安装有刮刀15，刮刀15的数量为七个，且七个刮刀15呈等距离环形分布，刮刀15呈倾斜状，通过将混凝土加入搅拌罐5的内部，启动第二电机12，第二电机12转动带动齿轮13进行转动，齿轮13转动通过相啮合的齿牙7带动搅拌罐5在两个固定轴8之间进行转动，搅拌罐5转动带动内部的混凝土进行翻滚搅拌，当搅拌完成后，启动第一电机3进行工作，第一电机3转动带动连接环4进行转动，连接环4转动带动旋转环11进行转动，旋转环11转动带动连接杆17进行转动，连接杆17转动带动内环14和刮刀15在搅拌罐5的内部进行转动，使刮刀15将搅拌罐5内部沾粘的混凝土刮离，从而达到了自动清理内壁混凝土的目的。

在使用时，通过将混凝土加入搅拌罐5的内部，启动第二电机12，第二电机12转动带动齿轮13进行转动，齿轮13转动通过相啮合的齿牙7带动搅拌罐5在两个固定轴8之间进行转动，搅拌罐5转动带动内部的混凝土进行翻滚搅拌，当搅拌完成后，启动第一电机3进行工作，第一电机3转动带动连接环4进行转动，连接环4转动带动旋转环11进行转动，旋转环11转动带动连接杆17进行转动，连接杆17转动带动内环14和刮刀15在搅拌罐5的内部进行转动，使刮刀15将搅拌罐5内部沾粘的混凝土刮离，从而达到了自动清理内壁混凝土的目的。

综上所述，该混泥土加工装置，通过将混凝土加入搅拌罐5的内部，启动第二电机12，第二电机12转动带动齿轮13进行转动，齿轮13转动通过相啮合的齿牙7带动搅拌罐5在两个固定轴8之间进行转动，搅拌罐5转动带动内部的混凝土进行翻滚搅拌，当搅拌完成后，启动第一电机3进行工作，第一电机3转动带动连接环4进行转动，连接环4转动带动旋转环11进行转动，旋转环11转动带动连接杆17进行转动，连接杆17转动带动内环14和刮刀15在搅拌罐5的内部进行转动，使刮刀15将搅拌罐5内部沾粘的混凝土刮离，从而达到了自动清理内壁混凝土的目的，解决了目前混泥土加工的混合搅拌装置在使用过程中，混凝土在搅拌的过程中经常会残留在搅拌罐5的内壁上，一但凝固，则难以清除，久而久之导致混合搅拌装置内部凝固的混凝土过多，而影响搅拌装置工作效率的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
