一种自供冷却水的开孔钻筒的制作方法

本发明涉及一种自供冷却水的开孔钻筒。

背景技术：

墙体钻空调孔等开孔作业时一般需要在电钻驱动轴安装钻筒，钻筒内一般具有定位作用的钻头，为保证钻头使用寿命，需要在钻头打孔时加水冷却，如果如果人工添加冷却水，则会降低工作效率，冷却效果也不佳。

技术实现要素：

本发明所要解决的技术问题是，克服以上现有技术的缺点：提供一种打孔时具有自动持续提供冷却水的开孔钻筒。

本发明的技术解决方案如下：一种自供冷却水的开孔钻筒，包括定位钻头，同轴固定在所述定位钻头上的钻筒，所述定位钻头上同轴固定有一环状水箱；所述环状水箱的端面上设有两个磁驱吸水装置；所述磁驱吸水装置包括非铁磁材料制成的吸水装置本体、所述吸水装置本体内设有相配的活塞缸与磁性活塞；所述磁性活塞与所述活塞缸的底部通过弹簧连接；

所述定位钻头尖端设有尖端喷水孔；

所述活塞缸的底部设有进水口和出水口；所述进水口设有仅在进水时打开的进水单向阀；所述出水口设有仅在出水时打开的出水单向阀；所述出水口通过设于所述定位钻头上的孔道及中部的空心与其尖端的尖端喷水孔连通；所述进水口通过吸水导管与所述环状水箱连通；

所述磁驱吸水装置的端部设有非铁磁材料制成的密封盖板；

所述定位钻头上设有可绕其旋转的半环形驱动磁铁；所述半环形驱动磁铁的圆心位于所述定位钻头的轴线上；所述半环形驱动磁铁的一端面正对所述密封盖板的外表面；

所述半环形驱动磁铁正对所述密封盖板的一面与所述磁性活塞正对所述密封盖板的一面磁极相同，所述半环形驱动磁铁上设有用于与电钻本体固定的固定杆。

较佳地，所述半环形驱动磁铁通过轴承轴向限位在所述定位钻头远离其尖端的一端。

较佳地，所述半环形驱动磁铁是指圆心角为180°、截面形状为矩形的半圆环。

较佳地，所述环状水箱内腔形状为一截面以所述定位钻头的轴线为旋转轴形成的旋转体，该截面远离所述定位钻头的一边为圆弧形。

较佳地，所述环状水箱的端面设有水箱注水口和与其相配的密封旋塞。

较佳地，所述吸水导管的开口端固定在所述环状水箱的圆弧形内壁上。

较佳地，所述磁性活塞高度与所述弹簧自然长度之和等于所述活塞缸的高度。

较佳地，位于钻筒内靠近其底部的定位钻头上还设有一与所述活塞缸的出水口连通的径向喷水孔。

较佳地，所述定位钻头远离其尖端的一端尾部还设有用于与电钻驱动轴固定的安装接头。

较佳地，所述半环形驱动磁铁与所述密封盖板最小间隙大于0。

本发明的有益效果是：本发明在使用过程中具有自动持续提供冷却水的功能。

附图说明

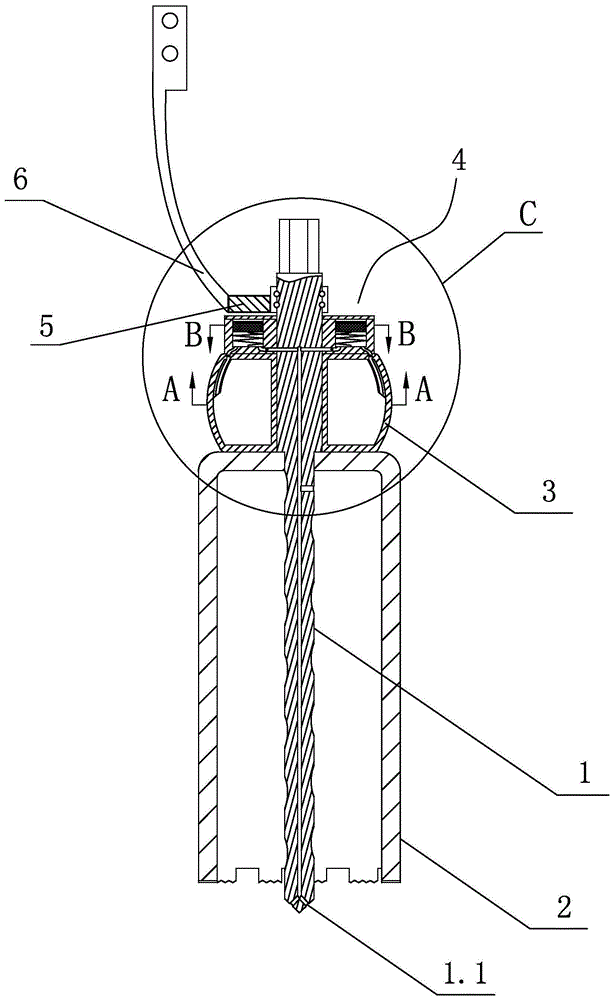

图1为本发明自供冷却水的开孔钻筒的局部剖视结构示意图。

图2为本发明自供冷却水的开孔钻筒的俯视结构示意图。

图3为图1中a-a向剖视结构示意图。

图4为图1中b-b向剖视结构示意图。

图5为图1中c处局部放大图。

图6为本发明使用状态结构示意图。

具体实施方式

下面用具体实施例对本发明做进一步详细说明，但本发明不仅局限于以下具体实施例。

实施例

结合图1-5所示，一种自供冷却水的开孔钻筒，包括定位钻头1，同轴固定在所述定位钻头1上的钻筒2，所述定位钻头1上同轴固定有一环状水箱3；所述环状水箱3固定在钻筒2的上端面，所述环状水箱3的端面上固定有两个磁驱吸水装置4；所述磁驱吸水装置4包括非铁磁材料制成的吸水装置本体4.1、所述吸水装置本体4.1内设有相配的活塞缸4.2与磁性活塞4.3；所述磁性活塞4.3与所述活塞缸4.2的底部通过弹簧4.4连接；

所述定位钻头1尖端设有尖端喷水孔1.1；

所述活塞缸4.2的底部设有进水口和出水口；所述进水口设有仅在进水时打开的进水单向阀；所述出水口设有仅在出水时打开的出水单向阀；所述出水口通过设于所述定位钻头1上的孔道及中部的空心与其尖端的尖端喷水孔1.1连通；所述进水口通过吸水导管3.1与所述环状水箱3连通；

所述磁驱吸水装置4的端部设有非铁磁材料制成的密封盖板4.5；所述密封盖板4.5的厚度为1-3mm。

所述定位钻头1上设有可绕其旋转的半环形驱动磁铁5；所述半环形驱动磁铁5通过轴承与所述定位钻头1可旋转配合；所述半环形驱动磁铁5的圆心位于所述定位钻头1的轴线上；所述半环形驱动磁铁5的一端面正对所述密封盖板4.5的外表面。

所述半环形驱动磁铁5正对所述密封盖板4.5的一面与所述磁性活塞4.3正对所述密封盖板4.5的一面磁极相同；即当所述半环形驱动磁铁5与所述磁性活塞4.3相对时相互排斥；如图1中所示，所述半环形驱动磁铁5的下表面设置为磁性n极，所述磁性活塞4.3的上表面磁性为n极，这样当它们相互面对时能起到相互排斥的效果，而所述半环形驱动磁铁5之所以设置成半圆环，为了让受力持续时间较长，使得所述磁性活塞4.3运动平缓有力。

为增强排斥力，所述半环形驱动磁铁5与所述磁性活塞4.3采用外部塑料或橡胶包裹内部钕铁硼永磁体实现。

所述半环形驱动磁铁5通过轴承轴向限位在所述定位钻头1远离其尖端的一端；

所述半环形驱动磁铁5是指圆心角为180°、截面形状为矩形的半圆环；

所述半环形驱动磁铁5上设有用于与电钻本体固定的固定杆6；

所述环状水箱3内腔形状为一截面以所述定位钻头1的轴线为旋转轴形成的旋转体，该截面远离所述定位钻头1的一边为圆弧形；

所述环状水箱3的端面设有水箱注水口3.2和与其相配的密封旋塞。

所述吸水导管3.1的开口端固定在所述环状水箱3的圆弧形内壁上，较佳地，固定在其开口端与所述定位钻头1轴线距离最大的圆弧形内壁中点处；

所述磁性活塞4.3高度与所述弹簧4.4自然长度之和等于所述活塞缸4.2的高度；

较佳地，位于钻筒2内靠近其底部的定位钻头1上还设有一与所述活塞缸4.2的出水口连通的径向喷水孔1.2。

所述定位钻头1远离其尖端的一端尾部还设有用于与电钻驱动轴固定的安装接头；

所述半环形驱动磁铁5与所述密封盖板4.5最小间隙为0.5-2mm；

如图1-6所示，本发明使用时，将本发明尾部安装接头与电钻驱动轴夹装固定，将固定杆6与电钻本体固定，所述电钻本体是指与握把相对静止的外壳区域；往所述环状水箱3内通过水箱注水口3.2注入冷却水后旋紧密封旋塞；当所述定位钻头1和钻筒2旋转时，由于所述半环形驱动磁铁5通过固定杆6与电钻本体相对固定，而所述环状水箱3端面上的两个磁驱吸水装置4相对于所述半环形驱动磁铁5旋转，当磁驱吸水装置4内的磁性活塞4.3正对所述半环形驱动磁铁5时，由于磁性活塞4.3上表面与所述半环形驱动磁铁5下表面磁性相同，相互排斥，所述磁性活塞4.3压缩弹簧4.4向下运动；执行活塞缸4.2的排出动作，当磁驱吸水装置4内的磁性活塞4.3离开所述半环形驱动磁铁5正面时，受到的排斥磁力消失，弹簧4.4将磁性活塞4.3复位向上运动，执行活塞缸4.2的负压吸入动作；如此循环，两个对称的磁驱吸水装置4交替进入和离开与所述半环形驱动磁铁5的正对区域；结合进水口仅在进水时打开的进水单向阀；出水口仅在出水时打开的出水单向阀；能通过吸水导管3.1将所述环状水箱3中的水源源不断的吸入活塞缸4.2并通过与所述出水口连通的设于所述定位钻头1上的孔道及中部的空心排出至其尖端喷水孔1.1和径向喷水孔1.2实现冷却水的供给；所述吸水导管3.1的开口端固定在所述环状水箱3的圆弧形内壁上，尤其是与所述定位钻头1轴线距离最大的圆弧形内壁中点处；这样的优点是当所述环状水箱3水位下降的时候，由于离心力的作用，内部水会聚集在圆弧内壁的底部，能保证所述吸水导管3.1持续吸收到冷却水。

以上仅是本发明的特征实施范例，对本发明保护范围不构成任何限制。凡采用同等交换或者等效替换而形成的技术方案，均落在本发明权利保护范围之内。
