一种多层建筑复杂外立面结构模板支撑结构的制作方法

1.本发明涉及一种建筑施工技术领域，特别是一种多层建筑复杂外立面结构模板支撑结构。


背景技术：

2.随着国内经济飞速发展，建筑外立面设计复杂多变，给结构模板支模带来很大的施工难度。尤其是对于集多层平面流水、局部楼板镂空、悬臂、错层在一起的建筑外立面（如图5、6所示）的复杂结构模板支撑系统，此种复杂的建筑外立面，包括楼板飘出下层的楼板，同时，又位于上层飘出的楼板的投影以内，有些飘出的楼板，还有镂空的设计，若采用下层支撑平台或斜挑支撑至下一层等支撑方法，需要各层分开搭设多个模板支撑系统，这些模板支撑系统的支撑部分杆件不能连续连接，杆件布置不规律，特别在平面流水结构模板支撑上，增加施工难度，更加难以模板支撑系统来形成整体稳定，施工过程存在较大的安全隐患。
3.若仅采用一个模板支撑系统来满足上部各层的模板支撑的施工要求，需要同时满足钢管支撑立杆同心受力，各层模板水平支撑杆件具有可拆卸除荷载，在拆除模板水平支撑杆件时，不影响架体继续支撑上部每层结构模板的施工要求，已有技术是难以满足仅用一个模板支撑系统的要求的。


技术实现要素：

4.本发明的发明目的在于提供一种能克服上述缺点中的一个或者多个，提供一种结构简单，可同时满足钢管支撑立杆同心直接传力，各层水平支撑杆件拆卸除荷载不影响架体继续支撑上部结构模板，仅用一个模板支撑系统就能满足上部各层的模板支撑的施工要求的多层建筑复杂外立面结构模板支撑结构。
5.本发明多层建筑复杂外立面结构模板支撑结构是这样实现的：包括若干支撑立杆、用于连接支撑立杆的若干通长水平杆、用于架体稳定的分别与相应的支撑立杆和通长水平杆连接的若干剪刀撑、若干立杆对接构件、若干托掌，托掌底端设置有与支撑立杆底端连接的托掌底端连接结构，托掌顶部设置有托掌主楞承托结构，从建筑物的第一层开始，每层所设置的支撑立杆均是以相同的布设规律布设，其中，建筑物第一层的与外立面对应的充满依照设定规律布设的支撑立杆的为基础层，基础层往上的投影面积将建筑物第二层以上的外立面的面积覆盖；当下层楼层的设置有支撑立杆的楼板与上层楼层的外立面的楼板正面对，而且，即使所述的下层楼层与上层楼层间分隔有中间楼层，该中间楼层的建造所需的模板也不需要该支撑立杆提供支撑时，该支撑立杆的顶部直达上层楼层并通过托掌的托掌底端连接结构连接托掌，并通过该托掌的托掌主楞承托结构上设置的主楞以及设置在主楞上面的次楞完成上层楼层建造所需的模板的支撑；当下层楼层的设置有支撑立杆的楼板与上层楼层的外立面的楼板正面对，而且，所述的下层楼层与上层楼层间分隔有一层以上的中间楼层，所述中间楼层中至少有一层的建造所需的模板需要该支撑立杆提供支撑时，
设置有与需要支撑立杆提供支撑的中间楼层数量匹配的立杆对接构件及与立杆对接构件顶端连接的上面的支撑立杆，该支撑立杆的顶部与最下面的立杆对接构件底端连接，立杆对接构件的身部的主楞承托结构所设置的主楞以及主楞上面所设置的次楞完成对相应中间楼层建造所需要的模板的支撑，最上面的上面的支撑立杆直达上层楼层，最上面的上面的支撑立杆顶部通过托掌的托掌底端连接结构连接托掌，并通过该托掌的托掌主楞承托结构上设置的主楞以及设置在主楞上面的次楞完成上层楼层建造所需要的模板的支撑。
6.本发明由于采用立杆对接构件来提供主楞支撑的同时，连接上层的支撑立杆，这样，当下层楼层的设置有支撑立杆的楼板往上正面对的是相隔一层以上的上层楼板，且相邻的上层楼板需要该支撑立杆提供模板支撑时，上层楼板建设的模板所需要的支撑，就能通过上层支撑立杆、立杆对接构件、以及连接在立杆对接构件底端的支撑立杆获得下层楼层的支撑，而且，上层楼板、下层楼板之间的相邻的楼层建设的模板，也能获得下层楼板所支撑的支撑立杆的支撑，保证了各层楼板的建设，这样，就不需要已有技术的下层支撑平台或斜挑支撑至下一层等支撑方法，因此，无需要等待下层楼层100%完成以便该楼层有足够的结构强度来实施已有技术的下层支撑平台或斜挑支撑至下一层等支撑方法来进行上层的楼层的建设，从而保证了施工进度，而且，由于都是能由支撑立杆提供垂直支撑力，因此，每层的支撑立杆的布设都可以采用统一的布设规律，就能满足模板支撑的结构要求，因此，实现了仅用一个模板支撑系统就能进行多层建筑复杂外立面的建设，因此，施工快捷方便，效率高，模板支撑系统整体稳定，不会有安全隐患。
7.优选地，立杆对接构件包括外螺纹套、螺母、山字形托掌，外螺纹套是两端是分别构成底端连接结构和顶端连接结构的用于插入支撑杆的盲孔，外侧壁是外螺纹的圆筒状物，山字形托掌的中部是导孔，山字形托掌的两边是构成主楞承托结构的承托凹槽，螺母旋接在外螺纹套上，山字形托掌穿进外螺纹套上并由上往下靠在螺母上。
8.使用时，若所需要支撑的模板在三层以上悬空的外飘的楼面时，先在一层支起第一根支撑杆，然后通过下端的盲孔将外螺纹套套进第一根支撑杆上端，然后将第二根支撑杆插入外螺纹套上端盲孔内，此时，外螺纹套上的山字形托掌可以与常规的通过支撑杆支撑在一楼层上的常规托掌配合，支撑悬空的二层楼面且该悬空的楼面在三层悬空楼面的投影之下，若悬空的外飘的两层以上的楼面是镂空的楼面，可以在第二根支撑杆上重复加装带有螺母及山字形托掌的外螺纹套，其山字形托掌配合楼层外侧的山字形托掌，形成该镂空的外飘的楼面建造所需模板的支撑。
9.采用外螺纹套配合支撑杆，这样，采用相同规格的支撑杆时，通过外螺纹套驳接后的支撑高度是不会发生变化的，需要因应楼层构造调节支撑位置时，只需要调节螺母在外螺纹套上的位置，就能进行调节，而不会对整体的支撑的支撑高度产生影响；将支撑杆插进外螺纹套的盲孔内，由于支撑杆外侧壁，盲孔的内侧壁都是光面的，因此，可以使两者的配合紧密，保证插接后不容易相对晃动，而且，不会对螺纹造成损害。
10.拆装山字形托掌的两边的承托凹槽上的主楞时，调节螺母，使山字形托掌下降，主楞离开其所支撑的位置后，就能将主楞拆卸下来，使山字形托掌上升至设定位置，就能使其所支撑的主楞位于所设置的支撑位置，以完成模板支撑的构建。
11.本发明与已有技术相比，具有结构简单，可同时满足钢管支撑立杆同心直接传力，各层水平支撑杆件拆卸除荷载不影响架体继续支撑上部结构模板，仅用一个模板支撑系统
就能满足上部各层的模板支撑的施工要求的优点。
附图说明

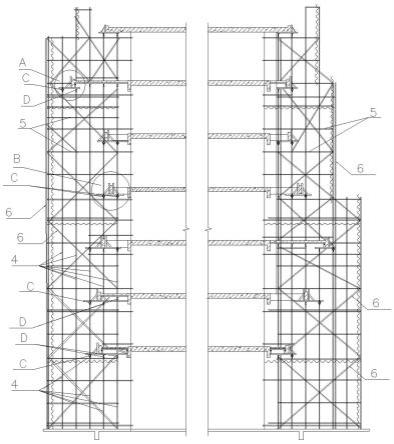

12.图1为本发明的多层建筑复杂外立面结构模板支撑结构的结构示意图；图2为图1a处的局部放大图；图3为图1b处的局部放大图；图4为立杆对接构件的结构示意图；图5为建筑外立面的示意图；图6为图5的建筑物俯视时各楼层的投影轮廓图；图7为图5建筑的二层悬臂结构模板支撑系统平面图；图8为图5建筑的三层悬臂结构模板支撑系统平面图；图9为图5建筑的四层悬臂结构模板支撑系统平面图；图10为图5建筑的五层悬臂结构模板支撑系统平面图；图11为图5建筑的六层悬臂结构模板支撑系统平面图；图12为图5建筑的七层悬臂结构模板支撑系统平面图；图13为图5建筑的楼顶悬臂结构模板支撑系统平面图。
13.附图标记说明：1、外螺纹套；101、盲孔；102、外螺纹；103、圆筒状物；104、端口；105、中部固定隔层板；2、螺母；201、手柄；3、山字形托掌；301、导孔；302、承托凹槽；4、支撑立杆；5、通长水平杆；6、剪刀撑；7、托掌底端连接结构；8、托掌主楞承托结构； c、立杆对接构件；d、托掌；e、主楞；f、次楞；g、模板；h、镂空部位。
具体实施方式
14.现结合附图和实施例对本发明做进一步详细描述：如图4所示，本发明的立杆对接构件c是这样实现的，包括外螺纹套1、螺母2、山字形托掌3，外螺纹套1是两端是用于插入支撑杆4的盲孔101，外侧壁是外螺纹102的圆筒状物103，山字形托掌3的中部是导孔301，山字形托掌3的两边是承托凹槽302，螺母2旋接在外螺纹套1上，山字形托掌3穿进外螺纹套1上并由上往下靠在螺母2上。
15.优选地，外螺纹套1的两端口104呈喇叭状，以便支撑杆4插入。
16.外螺纹套1是这样制造的，在圆筒状物103外侧壁加工出外螺纹102，在圆筒状物103的孔的中部固定隔层板105以便将圆筒状物103的孔分隔成两个盲孔101，再在圆筒状物103两端加工出喇叭口104。
17.优选地，螺母2上固定有手柄201，以便通过手柄201转动螺母2。
18.如图1—3，6—13所示，本发明的用于建造图5所示的集多层平面流水、局部楼板镂空、悬臂、错层在一起的建筑外立面时的多层建筑复杂外立面结构模板支撑结构是这样实现的：包括若干支撑立杆4、用于连接支撑立杆4的若干通长水平杆5、用于架体稳定的分别与相应的支撑立杆4和通长水平杆5连接的若干剪刀撑6、若干立杆对接构件c、若干托掌d，托掌d底端设置有与支撑立杆4底端连接的托掌底端连接结构7，托掌d顶部设置有托掌主楞承托结构8，如图6—13所示，从建筑物的第一层开始，每层所设置的支撑立杆4均是以相
同的布设规律布设（如以行列等距离设置），其中，如图7所示，建筑物第一层的与外立面对应的充满依照设定规律布设的支撑立杆4的为基础层，基础层往上的投影面积将建筑物第二层以上的外立面的面积覆盖；如图1所示的左边的第一层与第七层间，左边的第一层与第二层间，左边的第二层与第三层间，左边的第三层与第四层间，以及左边的第八层与楼顶间，当下层楼层的设置有支撑立杆4的楼板与上层楼层的外立面的楼板正面对，而且，即使所述的下层楼层与上层楼层间分隔有中间楼层，该中间楼层的建造所需的模板也不需要该支撑立杆4提供支撑时，如图2所示，该支撑立杆4的顶部直达上层楼层并通过托掌d的托掌底端连接结构7连接托掌d，并通过该托掌d的托掌主楞承托结构8上设置的主楞e以及设置在主楞e上面的次楞f完成上层楼层建造所需的模板g的支撑；如图1所示的左边的第一层与第七层间，左边的第三层与第七层间和左边的第四层与第七层间，当下层楼层的设置有支撑立杆4的楼板与上层楼层的外立面的楼板正面对，而且，所述的下层楼层与上层楼层间分隔有一层以上的中间楼层，所述中间楼层的建造所需的模板需要该支撑立杆4提供支撑时，设置有与中间楼层数量匹配的立杆对接构件c及通过插入立杆对接构件c上面的盲孔内与立杆对接构件c顶端连接的上面的支撑立杆4，如图3所示，该支撑立杆4的顶部插入最下面的立杆对接构件c下面的盲孔，以便与最下面的立杆对接构件c底端连接，立杆对接构件c的身部的主楞承托结构（即螺母2所定位的山字形托掌3上的承托凹槽302）所设置的主楞以及主楞上面所设置的次楞完成对相应中间楼层建造所需要的模板g的支撑，最上面的上面的支撑立杆4直达上层楼层（如穿过中间楼层的外立面的镂空部位h直达上层楼层），最上面的上面的支撑立杆4顶部通过托掌d的托掌底端连接结构7连接托掌d，并通过该托掌d的托掌主楞承托结构8上设置的主楞e以及设置在主楞e上面的次楞f完成上层楼层建造所需要的模板g的支撑。
