一种建筑机电安装用板框布线开槽机构的制作方法

本技术涉及建筑机电，具体为一种建筑机电安装用板框布线开槽机构。

背景技术：

1、在建筑技术领域中，开槽机通常是运用在预埋电缆、管道等开槽作业，现有的开槽机构，通常是采用单盘或双盘来进行开槽作业，建筑机电安装过程中，同样也需要使用到开槽机构。

2、但是目前市场上现有的开槽机构使用时，需要人工对开槽位置进行调整，容易因人工操作出现开槽位置误差的情况，影响开槽的精准性，难以满足现有的使用需求。

技术实现思路

1、本实用新型提供技术方案，可以有效解决上述背景技术中提出的需要人工对开槽位置进行调整，容易因人工操作出现开槽位置误差的情况，影响开槽的精准性，难以满足现有的使用需求的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种建筑机电安装用板框布线开槽机构，包括固定座，所述固定座的顶端安装有精准调整开槽机构，所述精准调整开槽机构至少包括滑动块、第一驱动螺杆、第二驱动螺杆、移动座和开槽电机；

3、所述固定座的上方均匀设置有滑动块，所述固定座的一端内壁设置有第一驱动螺杆，所述固定座的另一端内壁设置有第二驱动螺杆，所述固定座的内侧设置有移动座，所述移动座的下方设置有开槽电机；

4、四个所述固定座之间安装有碎屑回收机构，所述碎屑回收机构至少包括回收仓、抽气泵、回收管和清理斗；

5、所述移动板的顶端设置有回收仓，所述回收仓的一端设置有抽气泵，所述回收仓的底端设置有回收管，所述移动板的底端设置有清理斗。

6、优选的，所述精准调整开槽机构包括滑轨、滑动块、定位灯板、第一驱动螺杆、第一电机、第二驱动螺杆、第二电机、横向移杆、竖向移杆、移动座、液压杆、移动板、开槽电机和开槽钻头；

7、所述固定座的顶端均匀固定安装有滑轨，所述滑轨的外侧滑动安装有滑动块，所述滑动块的一端固定连接有定位灯板，所述固定座的一端内侧转动安装有第一驱动螺杆，所述固定座的一端对应第一驱动螺杆位置处固定安装有第一电机，所述固定座的另一端内侧转动安装有第二驱动螺杆，所述固定座的另一端对应第二驱动螺杆位置处固定安装有第二电机，其中两个所述滑动块之间固定连接有横向移杆，另外两个所述滑动块之间固定连接有竖向移杆，所述横向移杆和竖向移杆的外侧放置有移动座，所述移动座的底端对称固定安装有液压杆，所述液压杆的底端固定安装有移动板，所述移动板的顶端固定安装有开槽电机，所述开槽电机的输出轴固定连接有开槽钻头；

8、所述定位灯板、第一电机、第二电机和开槽电机的输入端电性均连接市电的输出端。

9、优选的，所述第一电机的输出轴与第一驱动螺杆固定连接，所述第一驱动螺杆与滑动块之间通过螺纹连接。

10、优选的，所述第二电机的输出轴与第二驱动螺杆固定连接，所述第二驱动螺杆与滑动块之间螺纹连接，所述移动座与横向移杆和竖向移杆之间均滑动连接。

11、优选的，所述碎屑回收机构包括回收仓、抽气泵、过滤网、传导块、回收管和清理斗；

12、所述移动板的顶端固定安装有回收仓，所述回收仓的一端固定安装有抽气泵，所述回收仓的一端内壁固定安装有过滤网，所述回收仓的底端内壁固定安装有传导块，所述回收仓的底端固定连接有回收管，所述移动板的底端嵌入安装有清理斗；

13、所述抽气泵的输入端电性连接市电的输出端。

14、优选的，所述过滤网的安装角度为45度倾斜，所述传导块的底端对应回收管位置处开设有通孔。

15、与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便：

16、1、通过设置的精准调整开槽机构，可将横向移杆和竖向移杆进行移动，对移动座的位置进行调整，便于根据实际使用需求，对开槽位置进行快速的调整，也便于对滑动块以及移动座的位置进行精准定位，提高了该板框布线开槽机构使用时的精准性，也增加了该板框布线开槽机构使用时的开槽可调性。

17、2、通过设置的碎屑回收机构，可将开槽时产生的粉尘和碎屑进行过滤和清理，增加了该板框布线开槽机构使用时的碎屑粉尘收集效率，降低了该板框布线开槽机构使用时的清理难度。

技术特征：

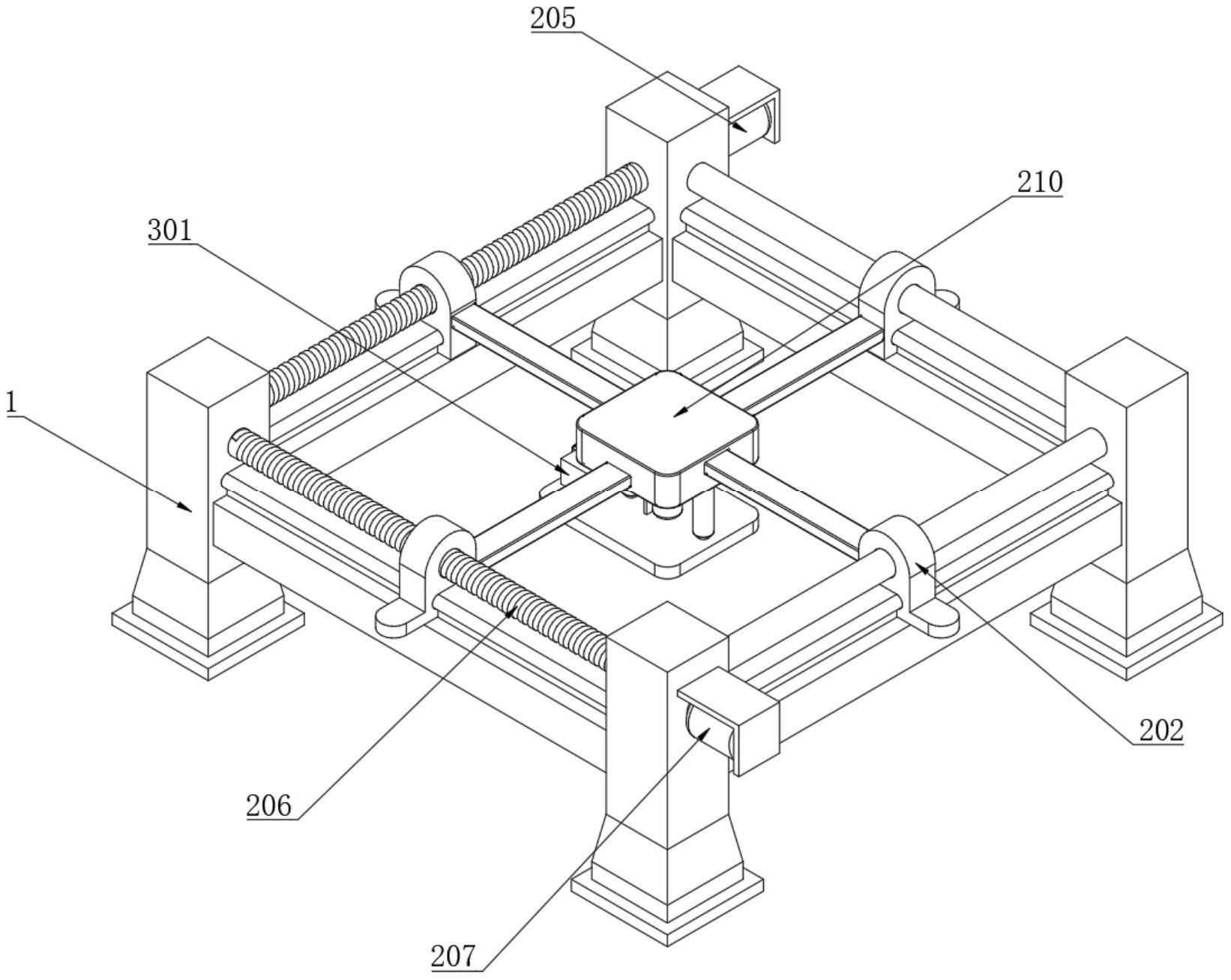

1.一种建筑机电安装用板框布线开槽机构，包括固定座(1)，其特征在于：所述固定座(1)的顶端安装有精准调整开槽机构(2)，所述精准调整开槽机构(2)至少包括滑动块(202)、第一驱动螺杆(204)、第二驱动螺杆(206)、移动座(210)和开槽电机(213)；

2.根据权利要求1所述的一种建筑机电安装用板框布线开槽机构，其特征在于，所述第一电机(205)的输出轴与第一驱动螺杆(204)固定连接，所述第一驱动螺杆(204)与滑动块(202)之间通过螺纹连接。

3.根据权利要求1所述的一种建筑机电安装用板框布线开槽机构，其特征在于，所述第二电机(207)的输出轴与第二驱动螺杆(206)固定连接，所述第二驱动螺杆(206)与滑动块(202)之间螺纹连接，所述移动座(210)与横向移杆(208)和竖向移杆(209)之间均滑动连接。

4.根据权利要求1所述的一种建筑机电安装用板框布线开槽机构，其特征在于，所述碎屑回收机构(3)包括回收仓(301)、抽气泵(302)、过滤网(303)、传导块(304)、回收管(305)和清理斗(306)；

5.根据权利要求4所述的一种建筑机电安装用板框布线开槽机构，其特征在于，所述过滤网(303)的安装角度为45度倾斜，所述传导块(304)的底端对应回收管(305)位置处开设有通孔。

技术总结
本技术公开了一种建筑机电安装用板框布线开槽机构，包括固定座，所述固定座的顶端均匀固定安装有滑轨，所述滑轨的外侧滑动安装有滑动块，所述滑动块的一端固定连接有定位灯板，所述固定座的一端内侧转动安装有第一驱动螺杆，所述固定座的一端对应第一驱动螺杆位置处固定安装有第一电机，本技术结构科学合理，使用安全方便，通过设置的精准调整开槽机构，便于根据实际使用需求，对开槽位置进行快速的调整，提高了该板框布线开槽机构使用时的精准性，也增加了该板框布线开槽机构使用时的开槽可调性，通过设置的碎屑回收机构，增加了该板框布线开槽机构使用时的碎屑粉尘收集效率，降低了该板框布线开槽机构使用时的清理难度。

技术研发人员：刘明雷
受保护的技术使用者：刘明雷
技术研发日：20220318
技术公布日：2024/1/13
