1.本实用新型涉及建筑安装工程技术领域,具体为一种建筑安装工程用高强度防护网。
背景技术:2.建设工程施工合同即建筑安装工程承包合同,是发包人与承包人之间为完成商定的建设工程项目,确定双方权利和义务的协议。建设工程施工合同是建设工程的主要合同,是工程建设质量控制、进度控制、投资控制的主要依据。在市场经济条件下,建设市场主体之间相互的权利义务关系主要是通过合同确立的,因此,在建设领域加强对施工合同的管理具有十分重要的意义。
3.现有技术存在如下问题:
4.现有的建筑安装工程用高强度防护网大多为一体的网格板,由于网格板体积较大,多个防护网堆放到一起占地面积较大,使用者运输起来不是很方便,针对上述问题,发明人提出一种建筑安装工程用高强度防护网用于解决上述问题。
技术实现要素:5.为了解决现有的建筑安装工程用高强度防护网运输起来不是很方便的问题;本实用新型的目的在于提供一种建筑安装工程用高强度防护网。
6.为解决上述技术问题,本实用新型采用如下技术方案:一种建筑安装工程用高强度防护网,包括防护网收卷筒,防护网收卷筒前端面的上方开设有抽拉槽,防护网收卷筒的外侧设有精密防护网,且精密防护网的一端延伸入防护网收卷筒的内部,防护网收卷筒的下端面固定连接有支撑板,支撑板的下端面开设有固定槽,支撑板的下方设有工作框,工作框的内部固定连接有固定板,固定板的前端面固定连接有引导板,固定板的下端面固定连接有伺服电机,固定板的上方转动连接有传动固定块,伺服电机的输出端贯穿固定板并与传动固定块固定连接,防护网收卷筒的内部转动连接有收卷轴,收卷轴的外壁开设有插槽,插槽的内部固定连接有磁铁条,收卷轴的下端固定连接有呈六棱柱状的传动块,且传动块贯穿支撑板并延伸入固定槽的内部,传动固定块的外壁开设有卡槽,且传动块位于卡槽的内部;
7.当建筑安装工程用精密防护网需要运输时,先将防护网收卷筒顺着工作框上的引导板推到固定板的上方,传动固定块进入到支撑板下方的固定槽内,同时传动块卡入到传动固定块上的卡槽内,将精密防护网的一端穿过防护网收卷筒上的抽拉槽和连接槽,连接槽上的限位块在精密防护网的挤压下将进入到支撑槽的内部,精密防护网一端的铁片条卡入到收卷轴外壁的插槽内部,铁片条吸附到磁铁条上,启动伺服电机,伺服电机工作带动输出端转动,输出端转动带动传动固定块转动,传动固定块转动带动传动块和收卷轴同时转动,收卷轴转动将精密防护网收卷到防护网收卷筒的内部,多个限位块会抵住精密防护网另一端的铁片条,防止精密防护网完全进入到防护网收卷筒的内部,后期不方便取出,收卷
完成后,将工作框上的防护网收卷筒推出运输即可;
8.使用精密防护网时,直接拉动防护网收卷筒外围的铁片条,将精密防护网从防护网收卷筒的内部抽出,最后另一端的铁片条与磁铁条分离,同时穿过多个限位块之间的倾斜面,限位块在铁片条的挤压下,弹簧收缩,限位块进入到支撑槽内,直到精密防护网完全被抽出,便可以使用,金属隔网具有很好的韧性和强度,柔性包裹条将金属隔网的上端和下端包裹住,起到保护金属隔网的作用,铁片条的安装一方面方便工作人员收卷精密防护网,另一方面方便后期组装,同时起到支撑的作用。
9.优选地,防护网收卷筒前端面的下方开设有与抽拉槽相连通的连接槽,连接槽的内壁对称开设有多个支撑槽,支撑槽的内部活动插接有限位块,限位块的一端固定连接有弹簧,且弹簧与支撑槽固定连接。
10.优选地,支撑板下端面的两侧均开设有安装槽,且安装槽的内部设有滚轮,滚轮的内部固定插接有转动轴,且转动轴的两端延伸入支撑板的内部。
11.优选地,精密防护网由金属隔网、柔性包裹条和铁片条组成,金属隔网的上方和下方固定连接有柔性包裹条,金属隔网的两侧均固定连接有铁片条。
12.与现有技术相比,本实用新型的有益效果在于:
13.1、建筑安装工程用的精密防护网由金属隔网、柔性包裹条和铁片条组成,金属隔网具有很好的韧性和强度,柔性包裹条将金属隔网的上端和下端包裹住,起到保护金属隔网的作用,铁片条的安装一方面方便工作人员收卷精密防护网,另一方面方便后期组装,同时起到支撑的作用;
14.2、由于建筑安装工程用金属隔网韧性强,不易收卷运输,通过设置防护网收卷筒和工作框,将防护网收卷筒顺着工作框上的引导板推到固定板的上方,传动固定块进入到支撑板下方的固定槽内,同时传动块卡入到传动固定块上的卡槽内,精密防护网一端的铁片条卡入到收卷轴外壁的插槽内部,铁片条吸附到磁铁条上,传动固定块转动带动传动块和收卷轴同时转动,收卷轴转动将精密防护网收卷到防护网收卷筒的内部,多个限位块会抵住精密防护网另一端的铁片条,防止精密防护网完全进入到防护网收卷筒的内部,后期不方便取出,收卷完成后,将工作框上的防护网收卷筒推出运输即可,操作简单,运输起来也十分方便。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

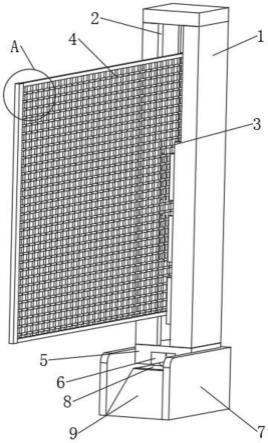

16.图1为本实用新型的整体结构示意图。
17.图2为本实用新型图1的a区局部放大图。
18.图3为本实用新型防护网收卷筒和工作框的爆炸图。
19.图4为本实用新型工作框的结构示意图。
20.图5为本实用新型防护网收卷筒的剖视图。
21.图中:1、防护网收卷筒;2、抽拉槽;3、连接槽;4、精密防护网;5、支撑板;6、固定槽;
7、工作框;8、固定板;9、引导板;10、伺服电机;11、传动固定块;12、安装槽;13、滚轮;14、转动轴;15、收卷轴;16、插槽;17、传动块;18、卡槽;19、磁铁条;20、支撑槽;21、限位块;22、弹簧;23、金属隔网;24、柔性包裹条;25、铁片条。
具体实施方式
22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.实施例:如图1-5所示,本实用新型提供了一种技术方案:一种建筑安装工程用高强度防护网,包括防护网收卷筒1,防护网收卷筒1前端面的上方开设有抽拉槽2,防护网收卷筒1的外侧设有精密防护网4,且精密防护网4的一端延伸入防护网收卷筒1的内部,防护网收卷筒1的下端面固定连接有支撑板5,支撑板5的下端面开设有固定槽6,支撑板5的下方设有工作框7,工作框7的内部固定连接有固定板8,固定板8的前端面固定连接有引导板9,固定板8的下端面固定连接有伺服电机10,固定板8的上方转动连接有传动固定块11,伺服电机10的输出端贯穿固定板8并与传动固定块11固定连接,防护网收卷筒1的内部转动连接有收卷轴15,收卷轴15的外壁开设有插槽16,插槽16的内部固定连接有磁铁条19,收卷轴15的下端固定连接有呈六棱柱状的传动块17,且传动块17贯穿支撑板5并延伸入固定槽6的内部,传动固定块11的外壁开设有卡槽18,且传动块17位于卡槽18的内部,将防护网收卷筒1顺着工作框7上的引导板9推到固定板8的上方,传动固定块11进入到支撑板5下方的固定槽6内,同时传动块17卡入到传动固定块11上的卡槽18内,精密防护网4一端的铁片条25卡入到收卷轴15外壁的插槽16内部,铁片条25吸附到磁铁条19上,传动固定块11转动带动传动块17和收卷轴15同时转动,收卷轴15转动将精密防护网4收卷到防护网收卷筒1的内部。
24.防护网收卷筒1前端面的下方开设有与抽拉槽2相连通的连接槽3,连接槽3的内壁对称开设有多个支撑槽20,支撑槽20的内部活动插接有限位块21,限位块21的一端固定连接有弹簧22,且弹簧22与支撑槽20固定连接。
25.通过采用上述技术方案,弹簧22起到很好的支撑作用,多个限位块21会抵住精密防护网4另一端的铁片条25,防止精密防护网4完全进入到防护网收卷筒1的内部,后期不方便取出。
26.支撑板5下端面的两侧均开设有安装槽12,且安装槽12的内部设有滚轮13,滚轮13的内部固定插接有转动轴14,且转动轴14的两端延伸入支撑板5的内部。
27.通过采用上述技术方案,滚轮13的设置方便使用者推动防护网收卷筒1,使用起来更加方便。
28.精密防护网4由金属隔网23、柔性包裹条24和铁片条25组成,金属隔网23的上方和下方固定连接有柔性包裹条24,金属隔网23的两侧均固定连接有铁片条25。
29.通过采用上述技术方案,金属隔网23具有很好的韧性和强度,柔性包裹条24将金属隔网23的上端和下端包裹住,起到保护金属隔网23的作用,铁片条25的安装一方面方便工作人员收卷精密防护网4,另一方面方便后期组装,同时起到支撑的作用。
30.工作原理:当建筑安装工程用精密防护网4需要运输时,先将防护网收卷筒1顺着
工作框7上的引导板9推到固定板8的上方,传动固定块11进入到支撑板5下方的固定槽6内,同时传动块17卡入到传动固定块11上的卡槽18内,将精密防护网4的一端穿过防护网收卷筒1上的抽拉槽2和连接槽3,连接槽3上的限位块21在精密防护网4的挤压下将进入到支撑槽20的内部,精密防护网4一端的铁片条25卡入到收卷轴15外壁的插槽16内部,铁片条25吸附到磁铁条19上,启动伺服电机10,伺服电机10工作带动输出端转动,输出端转动带动传动固定块11转动,传动固定块11转动带动传动块17和收卷轴15同时转动,收卷轴15转动将精密防护网4收卷到防护网收卷筒1的内部,多个限位块21会抵住精密防护网4另一端的铁片条25,防止精密防护网4完全进入到防护网收卷筒1的内部,后期不方便取出,收卷完成后,将工作框7上的防护网收卷筒1推出运输即可;
31.使用精密防护网4时,直接拉动防护网收卷筒1外围的铁片条25,将精密防护网4从防护网收卷筒1的内部抽出,最后另一端的铁片条25与磁铁条19分离,同时穿过多个限位块21之间的倾斜面,限位块21在铁片条25的挤压下,弹簧22收缩,限位块21进入到支撑槽20内,直到精密防护网4完全被抽出,便可以使用,金属隔网23具有很好的韧性和强度,柔性包裹条24将金属隔网23的上端和下端包裹住,起到保护金属隔网23的作用,铁片条25的安装一方面方便工作人员收卷精密防护网4,另一方面方便后期组装,同时起到支撑的作用。
32.显然,本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样,倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内,则本实用新型也意图包含这些改动和变型在内。
