隔墙板浇筑模具的制作方法

本技术涉及隔墙板生产，具体涉及隔墙板浇筑模具。

背景技术：

1、隔墙板是用于建筑物内部墙的墙体预制条板，隔墙板包括玻璃纤维增强水泥条板、玻璃纤维增强石膏空心条板、钢丝(钢丝网)增强水泥条板、轻混凝土条板、复合夹芯轻质条板等等。全称是建筑隔墙用轻质条板，作为一般工业建筑、居住建筑、公共建筑工程的非承重内隔墙主要材料。

2、目前，现有专利中授权公告号为cn208497264u的中国专利公开了隔墙板浇筑模具，应用在隔墙板生产领域，解决了单个模具只能生产一种长度的隔墙板技术问题，其技术方案要点是一种隔墙板浇筑模具，包括支撑座，所述支撑座上设有固定模板，支撑座铰接有活动模板，所述固定模板一侧滑移连接有模底板，所述模底板一端设有限位模板，所述限位模板上设有若干第一预制孔，固定模板、模底板、活动模板、限位模板合模后形成模腔，所述模腔中滑移设有调节机构，所述调节机构包括滑移在模腔中的滑移板，所述滑移板上设有若干第二预制孔，所述第二预制孔与第一预制孔一一对应，第二预制孔和第一预制孔同时穿设于钻管上；具有的技术效果是一套模具能够生产不同长度的隔墙板，节省材料。

3、但是现有技术中如遇隔墙板模具不能移动时浇筑隔墙板的困难会大大增加，会浪费大量时间从而会影响浇筑生产效率，因此我们设计出隔墙板浇筑模具。

技术实现思路

1、本实用新型的目的在于提供隔墙板浇筑模具，旨在解决现有技术中如遇隔墙板模具不能移动时浇筑隔墙板的困难会大大增加，从而会影响浇筑生产效率，因此我们设计出隔墙板浇筑模具。

2、为实现上述目的，本实用新型提供如下技术方案：

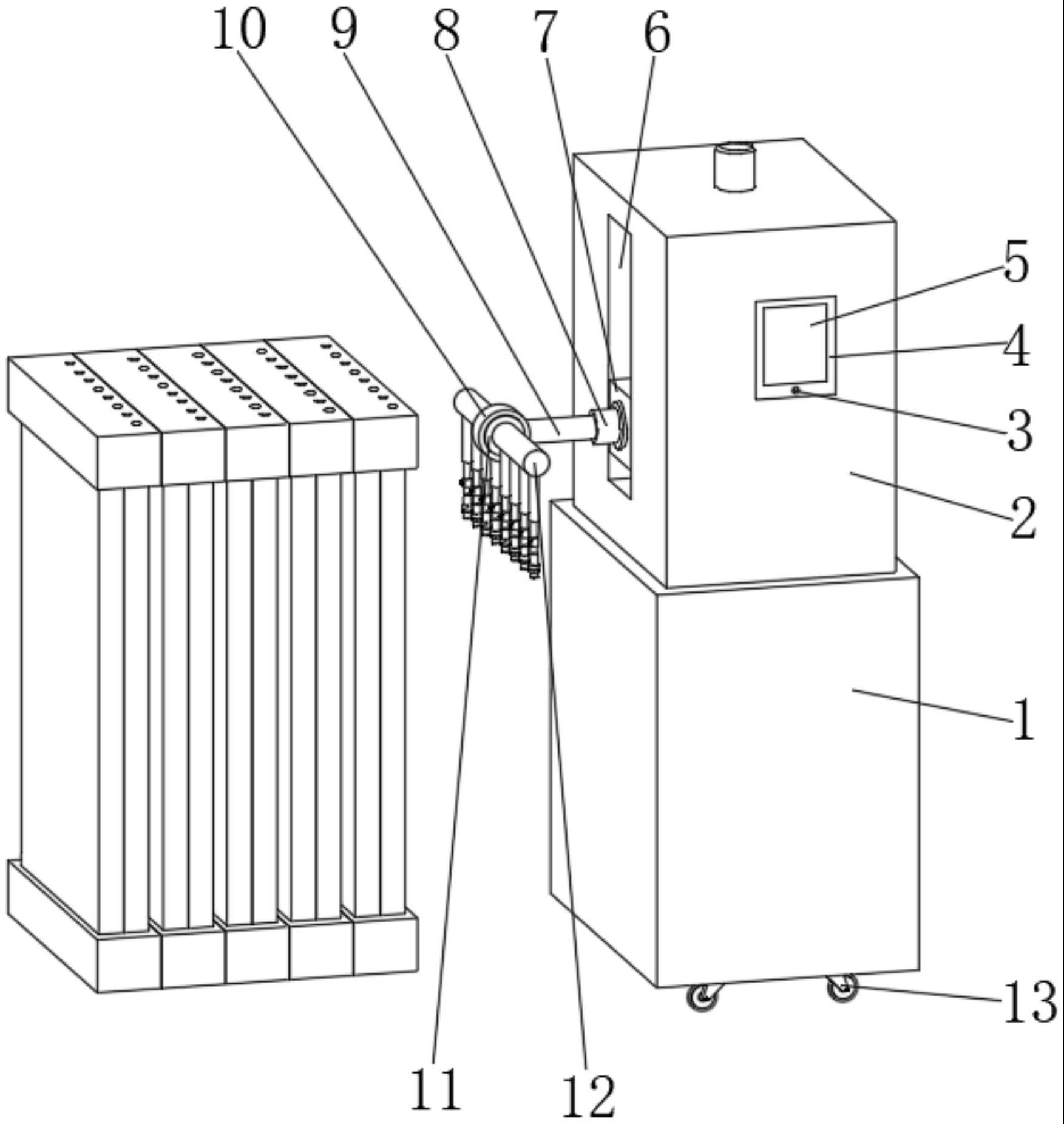

3、隔墙板浇筑模具，包括：底座，所述底座的顶部设置有浇筑机，所述浇筑机的表面开设有滑槽，所述滑槽的内部滑动连接有滑动块，所述滑动块的表面设有连接柱，所述连接柱的内部滑动连接有伸缩柱，所述伸缩柱的一端固定连接有连接环，所述连接环的内部转动连接有转动环，所述转动环的内部设置有管道，所述管道的表面设有多个伸缩杆，所述伸缩杆的一端安装有浇筑管，所述底座的一侧设置有模块，所述模块的内部滑动连接有第一密封板，所述第一密封板的一侧设有第二密封板，所述第一密封板和第二密封板的顶部均滑动连接有密封盖，所述密封盖的表面开设有多个通孔。

4、作为本实用新型一种优选的方案，所述模块的表面固定连接有多个圆柱，且所述圆柱的表面设置有防黏塑料布。

5、作为本实用新型一种优选的方案，所述浇筑管的表面设置有密封圈，且所述密封圈为橡胶密封圈。

6、作为本实用新型一种优选的方案，所述伸缩杆的表面设置有阀门，所述阀门的顶部转动连接有旋钮。

7、作为本实用新型一种优选的方案，所述底座的底部转动连接有万向轮，且所述万向轮的表面设置有刹车组件。

8、作为本实用新型一种优选的方案，所述浇筑机的顶部安装有提示灯，且所述提示灯为彩色提示灯。

9、作为本实用新型一种优选的方案，所述浇筑机的表面设置有控制器，所述控制器的表面固定连接有显示屏，所述显示屏的底部设有按钮。

10、与现有技术相比，本实用新型的有益效果是：

11、本方案通过滑槽、滑动块、连接柱和伸缩柱的配合使用能够将浇筑管进行伸缩，可以升降建筑管配合模具进行浇筑生产隔墙板，从而提升了该模具的实用性，通过连接环、转动环、管道和伸缩杆的配合使用能够将浇筑管进行伸缩，可以转动调节浇筑管的位置，从而提升了该模具的优良性，通过密封盖、第一密封板、模块和第二密封板的配合使用能够在浇筑时密封模具生产隔墙板，可以在完成生产后拆卸模具取出隔墙板，从而提升了该模具的便利性。

技术特征：

1.隔墙板浇筑模具，其特征在于，包括：

2.根据权利要求1所述的隔墙板浇筑模具，其特征在于：所述模块(19)的表面固定连接有多个圆柱(17)，且所述圆柱(17)的表面设置有防黏塑料布。

3.根据权利要求1所述的隔墙板浇筑模具，其特征在于：所述浇筑管(21)的表面设置有密封圈(25)，且所述密封圈(25)为橡胶密封圈。

4.根据权利要求1所述的隔墙板浇筑模具，其特征在于：所述伸缩杆(24)的表面设置有阀门(23)，所述阀门(23)的顶部转动连接有旋钮(22)。

5.根据权利要求1所述的隔墙板浇筑模具，其特征在于：所述底座(1)的底部转动连接有万向轮(13)，且所述万向轮(13)的表面设置有刹车组件。

6.根据权利要求1所述的隔墙板浇筑模具，其特征在于：所述浇筑机(2)的顶部安装有提示灯(14)，且所述提示灯(14)为彩色提示灯。

7.根据权利要求1所述的隔墙板浇筑模具，其特征在于：所述浇筑机(2)的表面设置有控制器(4)，所述控制器(4)的表面固定连接有显示屏(5)，所述显示屏(5)的底部设有按钮(3)。

技术总结
本技术提供隔墙板浇筑模具，涉及隔墙板生产技术领域，包括：底座，所述底座的顶部设置有浇筑机，所述浇筑机的表面开设有滑槽，所述滑槽的内部滑动连接有滑动块，所述滑动块的表面设有连接柱，通过滑槽、滑动块、连接柱和伸缩柱的配合使用能够将浇筑管进行伸缩，可以升降建筑管配合模具进行浇筑生产隔墙板，从而提升了该模具的实用性，通过连接环、转动环、管道和伸缩杆的配合使用能够将浇筑管进行伸缩，可以转动调节浇筑管的位置，从而提升了该模具的优良性，通过密封盖、第一密封板、模块和第二密封板的配合使用能够在浇筑时密封模具生产隔墙板，可以在完成生产后拆卸模具取出隔墙板，从而提升了该模具的便利性。

技术研发人员：颜万军,王新海,关昊
受保护的技术使用者：沈阳鑫德建筑新型材料有限公司
技术研发日：20221130
技术公布日：2024/1/12
