一种乡村屋顶景观装置

本申请涉及园林景观，具体公开了一种乡村屋顶景观装置。

背景技术：

1、乡村景观是乡村地区范围内，经济、人文、社会、自然等多种现象的综合表现。而在美丽乡村建设中乡村的生态景观又比较重要的一环，在将生态景观融入美丽乡村的建设，是实现美丽乡村建设可持续发展的关键。

2、目前，在自建房中进行乡村景观建设过程时，由于大部分乡村居民已经完成了房屋改造，而在改造过程时，并未考虑后续的景观建设，所以在后续的景观建设时，通常是通过种植花盆完成景观植物的种植，如中国专利公开了申请号为cn202122523370.1的一种村庄屋顶的绿化景观展示装置，包括楼板本体和设置于楼板本体上的滑动轨架，楼板本体前端的两侧均开设有排水孔，滑动轨架相间隔设置，滑动轨架的下表面与楼板本体的上表面之间相连接，滑动轨架的上表面之间共同安装有栽培机构，栽培机构包括栽培盆、固定板以及滑块，滑块间隔设置于滑动轨架上，滑块上表面的中部均固定安装有轴承杆，轴承杆上表面的中部与固定板相连接，楼板本体内环面的两侧开设有均匀分布的挂设孔，楼板本体通过挂设孔挂设有“l”状的缠绕杆。本实用新型在使用的过程中，该装置能够便捷的改变栽培位置，省时省力，且绿化景观展示高度较佳，有利于生态景观结合绿化景观展示美丽乡村的建设。该申请虽然有效的解决了在屋顶进行绿植种植后，地面便于观看的问题，但是乡村屋顶大部分在楼板边缘都建有护栏，若在有护栏的屋顶进行景观建设时，而且由于每个花盆都是独立的个体，每一株植物都是独立种植，从而造成屋顶景观的观赏性比较低，因此，发明人有鉴于此，提供了一种乡村屋顶景观装置，以便解决上述问题。

技术实现思路

1、本实用新型的目的在于解决传统的乡村屋顶景观建设过程中，景观建设观赏性不佳的问题。

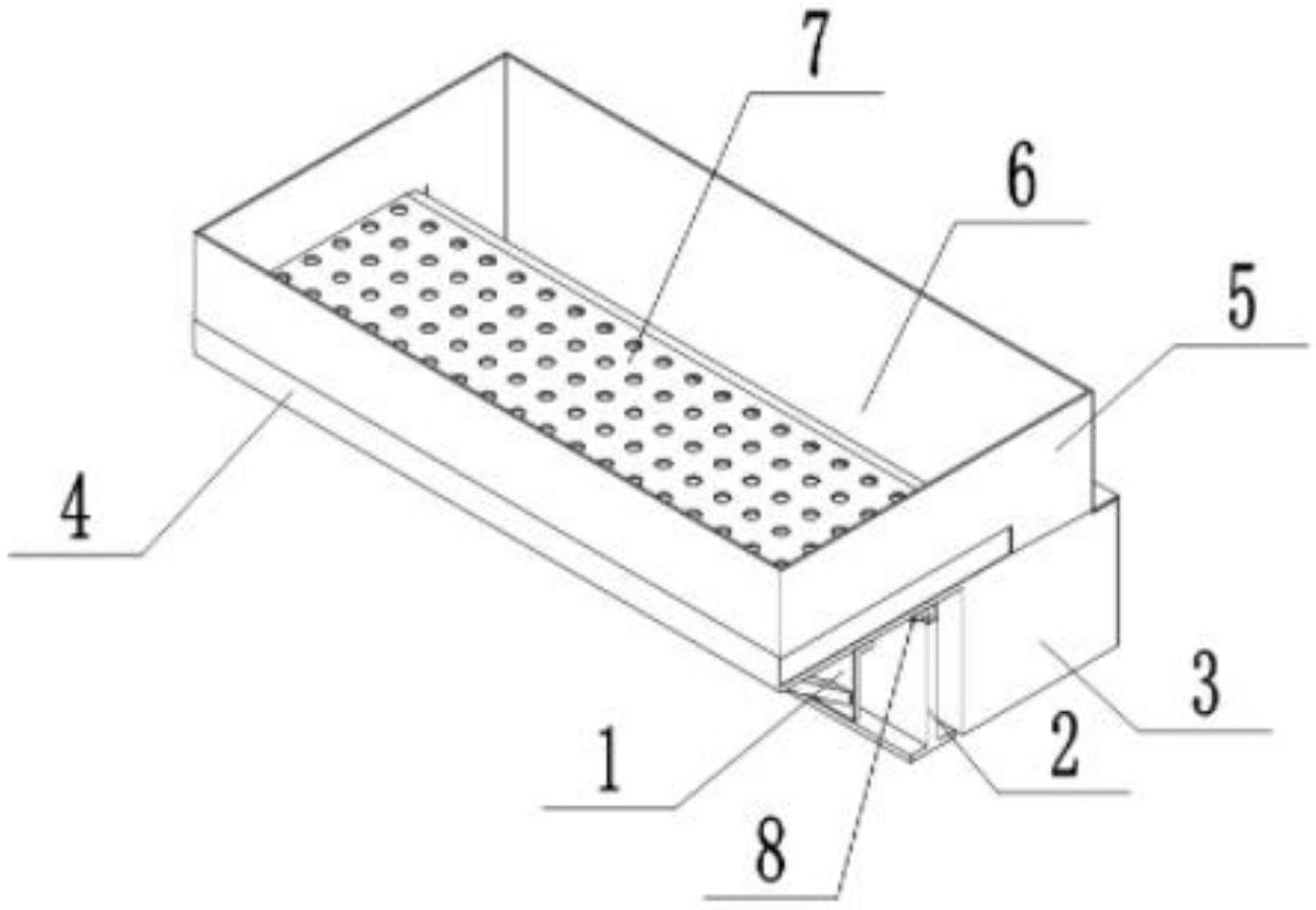

2、为了达到上述目的，本实用新型的基础方案提供一种乡村屋顶景观装置，包括架在楼板护栏上的支撑架以及设置在支撑架上的集水槽，支撑架一侧设有与集水槽连通的储水腔，集水槽上固接有种植屉，种植屉一侧固接有位于储水腔内的种植槽，种植屉与种植槽底面均固接有洞洞板，储水腔一侧设有若干用于调节储水腔液面高度的排水管，且最下方排水管高度低于种植槽的底面，种植屉一侧内壁设有若干浇灌喷头，储水腔内设有与浇灌喷头连通的水泵。

3、本基础方案的原理及效果在于：

4、1、在使用时，将支撑架扣在屋顶楼板的护栏上，然后在将集水槽、储水腔、种植屉以及种植槽均安装唉支撑架上，便可在种植屉以及种植槽内进行景观绿植种植工作。

5、2、雨水或者多余的灌溉水会通过种植屉以及种植槽内流入集水槽以及储水腔内完成储水，在必要的时候，可直接利用水泵为种植屉以及种植槽进水供水工作，从而有效的节约了水资源的浪费。

6、3、通过在种植屉内整体的规划和种植，有效的提高了景观建设的多样性，提高了观赏植物之间的相互衬托功能，使得屋顶景观建设更加统一，使得整个景观建设成为一个整体，提高乡村屋顶景观的观赏性。

7、4同时通过排水管调节储水腔内的储水高度，可改变种植槽内的种植规划，若储水屉的页面高度远远高于种植槽的内地底面，便可在种植槽内种植一些水生景观植物，营造种植植物的多样性；若干水屉的页面高度低于种植槽的内地底面，便可在种植槽内种植根系较深的观赏植物。

8、5、以楼顶护栏为支点，种植屉能够有效的越过护栏，从而便于在种植后楼下的观赏，同时通过杠杆原理，利用种植槽内的土壤以及储水腔内水的重量，有效的防止了种植屉向外翻到的情况。

9、与现有技术相比，本实用新型在使用过程中，不仅能够在种植屉内完成统一的种植规划，保证景观建设的整体性，而且还可以根据景观建设规划，添加根系较深的植物或者水生植物，提高屋顶景观建设的多样性，同时通过种植屉以及种植槽内植物土壤吸热保温作业，可一定程度的降低夏季屋顶楼层的高温现象，操作简单，结构稳定，在灌溉时可从发利用灌溉水或者雨水，在避免烂根的同时节约的水资源，因此便于在本领域中推广使用。

10、进一步，所述集水槽内固接有向储水腔倾斜的导水板。在于种植屉形成空腔时，便于雨水或者灌溉水进入储水腔内。

11、进一步，所述支撑架与储水腔之间固接有泄力支撑板。减少护栏的受力，将一部分受力传递至泄力支撑板。

12、进一步，所述支撑架上固接有若干用于支撑储水腔的支撑肋条。进一步的提高集水槽以及种植屉的稳定性。

13、进一步，所述支撑架一端固接有t形的连接块，支撑架的另一端开有可卡入连接块的t形的连接槽；所述集水槽一侧均开有滑槽，集水槽另一侧均固接有可才滑槽内滑动的滑块。便于将多个本装置首尾连接，从而提高整体结构的稳定性。

14、进一步，所述支撑架上均开有若干t形的安装导槽，集水槽底面固接有若干可在安装导槽内滑动的t形的限位块。便于集水槽能够稳定的安装在支撑架上。

15、进一步，所述种植槽以及储水腔远离支撑架的一侧均固接有若干绿植种植架。便于在内侧进行景观规划，提高本装置内侧的美观。

技术特征：

1.一种乡村屋顶景观装置，其特征在于：包括架在楼板护栏上的支撑架以及设置在支撑架上的集水槽，支撑架一侧设有与集水槽连通的储水腔，集水槽上固接有种植屉，种植屉一侧固接有位于储水腔内的种植槽，种植屉与种植槽底面均固接有洞洞板，储水腔一侧设有若干用于调节储水腔液面高度的排水管，且最下方排水管高度低于种植槽的底面，种植屉一侧内壁设有若干浇灌喷头，储水腔内设有与浇灌喷头连通的水泵。

2.根据权利要求1所述的一种乡村屋顶景观装置，其特征在于，所述集水槽内固接有向储水腔倾斜的导水板。

3.根据权利要求1所述的一种乡村屋顶景观装置，其特征在于，所述支撑架与储水腔之间固接有泄力支撑板。

4.根据权利要求1或3所述的一种乡村屋顶景观装置，其特征在于，所述支撑架上固接有若干用于支撑储水腔的支撑肋条。

5.根据权利要求1所述的一种乡村屋顶景观装置，其特征在于，所述支撑架一端固接有t形的连接块，支撑架的另一端开有可卡入连接块的t形的连接槽；所述集水槽一侧均开有滑槽，集水槽另一侧均固接有可才滑槽内滑动的滑块。

6.根据权利要求1或5所述的一种乡村屋顶景观装置，其特征在于，所述支撑架上均开有若干t形的安装导槽，集水槽底面固接有若干可在安装导槽内滑动的t形的限位块。

7.根据权利要求1所述的一种乡村屋顶景观装置，其特征在于，所述种植槽以及储水腔远离支撑架的一侧均固接有若干绿植种植架。

技术总结
本技术涉及园林景观技术领域，具体公开了一种乡村屋顶景观装置。包括架在楼板护栏上的支撑架以及设置在支撑架上的集水槽，支撑架一侧设有与集水槽连通的储水腔，集水槽上固接有种植屉，种植屉一侧固接有位于储水腔内的种植槽，种植屉与种植槽底面均固接有洞洞板，储水腔一侧设有若干用于调节储水腔液面高度的排水管，且最下方排水管高度低于种植槽的底面，种植屉一侧内壁设有若干浇灌喷头，储水腔内设有与浇灌喷头连通的水泵。本技术的目的在于解决传统的乡村屋顶景观建设过程中，景观建设观赏性不佳的问题。

技术研发人员：郑凡
受保护的技术使用者：西安理工大学
技术研发日：20221213
技术公布日：2024/1/12
