一种墙体装饰石膏板安装临时固定支架的制作方法

本技术属于建筑装修施工，特别是提供了一种墙体装饰石膏板安装临时固定支架。

背景技术：

1、建筑装修施工时，对于墙体装饰石膏板安装的临时固定一般都采取直接用手扶持的方式，该方式的弊端，一是用手扶持石膏板需要耗费大量的人力；二是用手扶持时间久了容易疲劳，造成石膏板掉落损坏，施工成本较大。

技术实现思路

1、本实用新型的目的在于提供一种墙体装饰石膏板安装临时固定支架，解决了耗费材料、人力大等问题。

2、本实用新型将临时固定支架放在墙体前面，待装饰石膏板贴紧墙体后操作手柄拧动栓杆，使栓杆前端的两个顶板前移，直到两个顶板顶紧石膏板为止，当需要调节顶板高度时，只需将螺母松动即可使栓杆在立杆中部的矩形孔中上下活动，以满足顶板正对石膏板。

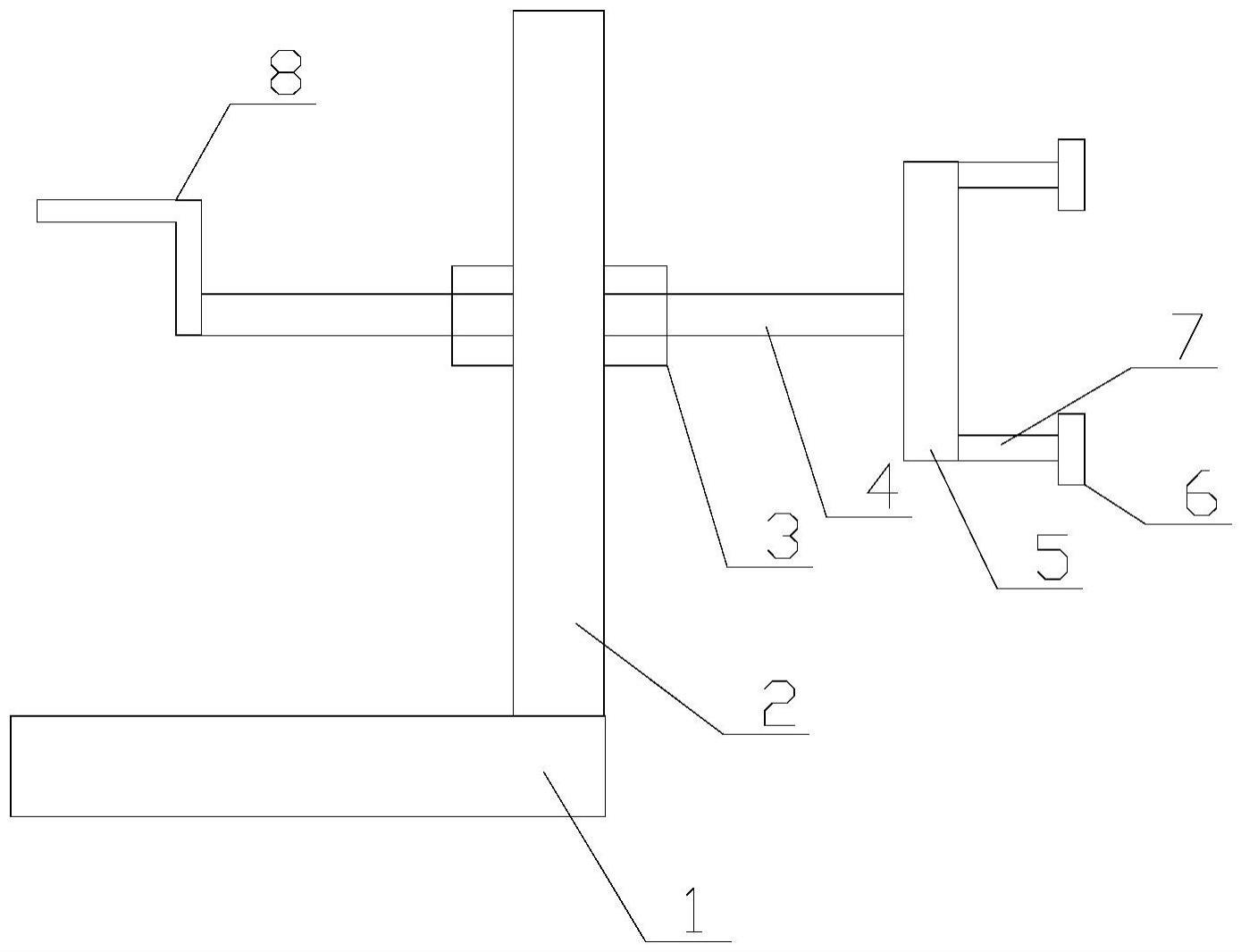

3、本实用新型包括底座(1)、立杆(2)、螺母(3)、栓杆(4)、连接杆(5)、顶板(6)、横杆(7)、手柄(8)，组合使用，将立杆(2)下端与底座(1)一侧垂直焊接；立杆(2)中部开设一矩形孔，尺寸为(长*宽)2000mm*40mm；栓杆(4)穿过立杆(2)中部矩形孔，两侧用两个螺母(3)紧固；栓杆(4)后端焊接手柄(8)；栓杆(4)前端与连接杆(5)中部垂直焊接；两个横杆(7)一端与连接杆(5)两端垂直焊接；两个横杆(7)另一端与两个顶板(6)垂直焊接(见图1、图2)。

4、使用时，将临时固定支架放在墙体9前面，待装饰石膏板（10）贴紧墙体（9）后操作手柄（8）拧动栓杆（4），使栓杆（4）前端的两个顶板（6）前移，直到两个顶板6顶紧石膏板（10）为止，当需要调节顶板（6）高度时，只需将螺母（3）松动即可使栓杆（4）在立杆（2）中部的矩形孔中上下活动，以满足顶板（6）正对石膏板（10）(图3、图4)。

5、本实用新型的优点在于，组装简单，操作方便，避免了人工的大量使用，保证了石膏板的临时稳固，减少了石膏板的损耗率，降低了施工成本。

技术特征：

1.一种墙体装饰石膏板安装临时固定支架，其特征在于，包括底座(1)、立杆(2)、螺母(3)、栓杆(4)、连接杆(5)、顶板(6)、横杆(7)、手柄(8)；立杆(2)下端与底座(1)一侧垂直焊接；立杆(2)中部开设一矩形孔，尺寸长*宽为2000mm*40mm；栓杆(4)穿过立杆(2)中部矩形孔，两侧用两个螺母(3)紧固；栓杆(4)后端焊接手柄(8)；栓杆(4)前端与连接杆(5)中部垂直焊接；两个横杆(7)一端与连接杆(5)两端垂直焊接；两个横杆(7)另一端与两个顶板(6)垂直焊接。

2.根据权利要求1所述的墙体装饰石膏板安装临时固定支架，其特征在于，底座(1)由30mm厚钢板加工而成，尺寸长*宽为800mm*500mm；立杆(2)由截面尺寸长*宽为200mm*80mm的矩形管加工而成，长2500mm；螺母(3)直径40mm；栓杆(4)直径40mm，长500mm；连接杆(5)由由截面尺寸长*宽为100mm*50mm的矩形管加工而成，长300mm；顶板(6)由14mm厚钢板加工而成，尺寸长*宽为100mm*100mm；横杆(7)由直径30mm的圆管加工而成，长200mm；手柄(8)由直径25mm的圆管加工而成，长200mm。

技术总结
一种墙体装饰石膏板安装临时固定支架，属于建筑装修施工技术领域。包括底座(1)、立杆(2)、螺母(3)、栓杆(4)、连接杆(5)、顶板(6)、横杆(7)、手柄(8)；立杆(2)下端与底座(1)一侧垂直焊接；立杆(2)中部开设一矩形孔，栓杆(4)穿过立杆(2)中部矩形孔，两侧用两个螺母(3)紧固；栓杆(4)后端焊接手柄(8)；栓杆(4)前端与连接杆(5)中部垂直焊接；两个横杆(7)一端与连接杆(5)两端垂直焊接；两个横杆(7)另一端与两个顶板(6)垂直焊接。优点在于，组装简单，操作方便，避免了人工的大量使用，保证了石膏板的临时稳固，减少了石膏板的损耗率，降低了施工成本。

技术研发人员：韩广帅,苏海生,张磊,崔建军,陈国云,杨超凡
受保护的技术使用者：北京首钢建设集团有限公司
技术研发日：20221229
技术公布日：2024/1/12
