一种建筑装修用稳固型吊顶龙骨卡合装置的制作方法

本技术具体涉及一种建筑装修用稳固型吊顶龙骨卡合装置，属于建筑装修。

背景技术：

1、建筑装修是为保护建筑物的主体结构、完善建筑物的物理性能、使用功能和美化建筑物，采用装饰装修材料或饰物对建筑物的内外表面及空间进行的各种处理过程，对建筑的天花板位置进行装饰时，通常是进行吊顶处理，需要用到吊顶龙骨作为骨架，然后附上石膏或者铝扣板，现有的吊顶龙骨通常需要卡合固定进行组装，如公开号(cn218233959u)，公开的一种建筑装修用稳固型吊顶龙骨卡合装置，通过横向龙骨和纵向龙骨的卡合固定实现组装，具有操作简单的优点，但是，在横向龙骨和纵向龙骨固定卡接时，无法进行调平，容易使吊顶整体出现偏移，影响美观和稳定性，同时对于长短不一的横向龙骨和纵向龙骨之间的固定连接较为困难，容易使横向龙骨和纵向龙骨受下料误差的影响，使用过程存在一定弊端。

2、有鉴于此，特提出本实用新型。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种建筑装修用稳固型吊顶龙骨卡合装置，具有能够使得铝合金龙骨条块整体更加平整的优点，有效提高了吊顶的美观性和稳固性，同时能够将长短不一的铝合金龙骨条块固定连接，避免铝合金龙骨条块下料尺寸出现误差而无法安装，更加节约材料，实用性更强。

2、本实用新型通过以下技术方案来实现上述目的，一种建筑装修用稳固型吊顶龙骨卡合装置，包括所述安装顶板，所述安装顶板底部安装有所述倒u型安装座，且所述倒u型安装座通过所述竖直连接柱与所述安装顶板固定连接，所述倒u型安装座内壁上固定安装有所述限位卡合条块，所述限位卡合条块上卡接有所述具有调平功能的卡合组件，且所述具有调平功能的卡合组件一端插接在所述倒u型安装座侧壁上开设的限位销孔中，所述具有调平功能的卡合组件上安装有所述铝合金龙骨条块，所述铝合金龙骨条块之间通过所述延伸式固定连接组件相互连接。

3、进一步的，为了使得所述连接卡块能够通过所述弹性凸起在所述限位卡合条块上滑动，所述具有调平功能的卡合组件包括所述连接卡块，所述连接卡块上设置有所述弹性凸起，所述连接卡块通过所述弹性凸起滑动卡接在所述限位卡合条块。

4、进一步的，为了通过控制所述提拉控制把手，能够使所述限位销杆在所述安装条板上滑动，能够使所述限位销杆一端脱离所述限位销孔，所述连接卡块侧壁上安装有所述固定连接杆，所述固定连接杆上固定有所述安装条板，所述安装条板一端滑动卡接有所述限位销杆，所述限位销杆一端插接在所述限位销孔中，所述限位销杆另一端固定安装有所述提拉控制把手。

5、进一步的，为了使得在所述锁紧弹簧的作用下，能够使所述环形连接垫带动所述限位销杆移动，使得所述限位销杆一端固定插接在所述限位销孔内，所述限位销杆上固定安装有所述环形连接垫，所述环形连接垫通过所述锁紧弹簧与所述安装条板弹性连接。

6、进一步的，为了使得所述第一卡合头在所述竖直限位槽内上下滑动时，能够带动所述铝合金龙骨条块一端上下移动，实现对所述铝合金龙骨条块一端高度的调节，所述连接卡块底部固定安装有所述倒u型卡座，所述倒u型卡座内壁上开设有所述竖直限位槽，所述竖直限位槽内滑动安装有所述第一卡合头，所述铝合金龙骨条块固定在所述第一卡合头上。

7、进一步的，为了通过控制所述旋拧控制头转动，能够使所述竖直螺纹杆在所述倒u型卡座上转动着上下移动，通过所述转动座使所述第一卡合头在所述竖直限位槽内上下移动，所述第一卡合头顶部安装有所述竖直螺纹杆，所述竖直螺纹杆底端通过所述转动座与所述第一卡合头转动连接，所述竖直螺纹杆顶部固定安装有所述旋拧控制头，且所述竖直螺纹杆与所述倒u型卡座螺纹连接。

8、进一步的，为了通过控制所述调节伸缩杆伸缩，能够使所述第二卡合头向所述工型安装板两侧移动，所述延伸式固定连接组件包括所述工型安装板，所述工型安装板内壁上固定安装有所述调节伸缩杆，所述调节伸缩杆的伸缩端固定安装有所述第二卡合头。

9、进一步的，为了通过两个所述第二卡合头能够使所述铝合金龙骨条块之间固定连接，所述第二卡合头数量为两个，两个所述第二卡合头呈对称分布。

10、本实用新型的技术效果和优点：通过具有调平功能的卡合组件对铝合金龙骨条块进行固定安装有，能够使得铝合金龙骨条块整体更加平整，有效提高了吊顶的美观性和稳固性，同时通过延伸式固定连接组件，能够将长短不一的铝合金龙骨条块固定连接，避免铝合金龙骨条块下料尺寸出现误差而无法安装，更加节约材料，实用性更强。

技术特征：

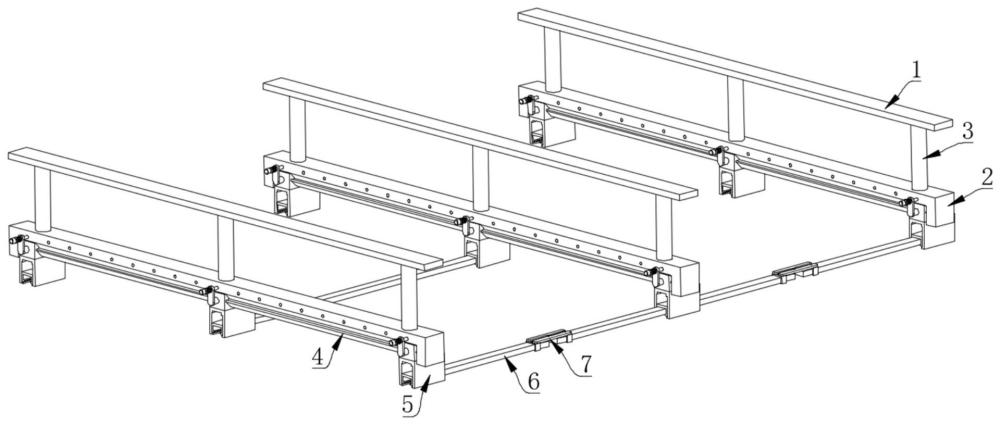

1.一种建筑装修用稳固型吊顶龙骨卡合装置，包括安装顶板(1)，其特征在于：所述安装顶板(1)底部安装有倒u型安装座(2)，且所述倒u型安装座(2)通过竖直连接柱(3)与所述安装顶板(1)固定连接，所述倒u型安装座(2)内壁上固定安装有限位卡合条块(4)，所述限位卡合条块(4)上卡接有具有调平功能的卡合组件(5)，且所述具有调平功能的卡合组件(5)一端插接在所述倒u型安装座(2)侧壁上开设的限位销孔中，所述具有调平功能的卡合组件(5)上安装有铝合金龙骨条块(6)，所述铝合金龙骨条块(6)之间通过延伸式固定连接组件(7)相互连接。

2.如权利要求1所述的一种建筑装修用稳固型吊顶龙骨卡合装置，其特征在于：所述具有调平功能的卡合组件(5)包括连接卡块(501)，所述连接卡块(501)上设置有弹性凸起(502)，所述连接卡块(501)通过所述弹性凸起(502)滑动卡接在所述限位卡合条块(4)。

3.如权利要求2所述的一种建筑装修用稳固型吊顶龙骨卡合装置，其特征在于：所述连接卡块(501)侧壁上安装有固定连接杆(503)，所述固定连接杆(503)上固定有安装条板(504)，所述安装条板(504)一端滑动卡接有限位销杆(505)，所述限位销杆(505)一端插接在所述限位销孔中，所述限位销杆(505)另一端固定安装有提拉控制把手(506)。

4.如权利要求3所述的一种建筑装修用稳固型吊顶龙骨卡合装置，其特征在于：所述限位销杆(505)上固定安装有环形连接垫(507)，所述环形连接垫(507)通过锁紧弹簧(508)与所述安装条板(504)弹性连接。

5.如权利要求4所述的一种建筑装修用稳固型吊顶龙骨卡合装置，其特征在于：所述连接卡块(501)底部固定安装有倒u型卡座(509)，所述倒u型卡座(509)内壁上开设有竖直限位槽，所述竖直限位槽内滑动安装有第一卡合头(510)，所述铝合金龙骨条块(6)固定在所述第一卡合头(510)上。

6.如权利要求5所述的一种建筑装修用稳固型吊顶龙骨卡合装置，其特征在于：所述第一卡合头(510)顶部安装有竖直螺纹杆(511)，所述竖直螺纹杆(511)底端通过转动座(512)与所述第一卡合头(510)转动连接，所述竖直螺纹杆(511)顶部固定安装有旋拧控制头(513)，且所述竖直螺纹杆(511)与所述倒u型卡座(509)螺纹连接。

7.如权利要求1所述的一种建筑装修用稳固型吊顶龙骨卡合装置，其特征在于：所述延伸式固定连接组件(7)包括工型安装板(701)，所述工型安装板(701)内壁上固定安装有调节伸缩杆(702)，所述调节伸缩杆(702)的伸缩端固定安装有第二卡合头(703)。

8.如权利要求7所述的一种建筑装修用稳固型吊顶龙骨卡合装置，其特征在于：所述第二卡合头(703)数量为两个，两个所述第二卡合头(703)呈对称分布。

技术总结
本技术具体涉及一种建筑装修用稳固型吊顶龙骨卡合装置，属于建筑装修技术领域，包括安装顶板，安装顶板底部安装有倒U型安装座，且倒U型安装座通过竖直连接柱与安装顶板固定连接，倒U型安装座内壁上固定安装有限位卡合条块，限位卡合条块上卡接有具有调平功能的卡合组件，且具有调平功能的卡合组件一端插接在倒U型安装座侧壁上开设的限位销孔中，具有调平功能的卡合组件上安装有铝合金龙骨条块，铝合金龙骨条块之间通过延伸式固定连接组件相互连接；本技术能够使吊顶整体更加平整，提高了吊顶的美观性和稳固性，同时能够将长短不一的铝合金龙骨条块固定连接，避免铝合金龙骨条块下料尺寸出现误差而无法安装，更加节约材料。
