一种洗碗机搁架的制作方法

本发明涉及洗碗机，尤其涉及一种洗碗机搁架。

背景技术：

洗碗机用于洗涤餐具或烹饪工具，洗碗机搁架是洗碗机的一个重要的部件，洗碗机中可包括至少一个或多个搁架设置在内胆中，用来放置支撑餐具或烹饪工具。

现有的洗碗机的搁架，通常搁架的位置被固定，无法调节其高度，然而在利用洗碗机洗涤餐具时，由于用户使用的餐具或烹饪工具种类繁多，其尺寸和形状也多种多样，用户为避免餐具摆放杂乱，往往按照搁架的空间布局来摆放餐具，但是有些类似茶杯的小餐具摆放到搁架上后，容易导致洗碗机的空间利用率及清洗效率降低，甚至还会造成餐具之间相互碰撞而破损。因此，现有的洗碗机搁架增加了可以放置类似茶杯的小餐具的托架，申请号为200810186976.7的中国发明专利公开了一种洗碗机的搁架组件，包括可调节其安装高度的搁板，在使用时朝向搁架的中心扩展，并且竖立于搁架的侧壁处，搁架上可放置多种大小的餐具，可提高洗碗机的空间利用率。

但是，上述隔板竖立于搁架的侧壁处时，对隔板下部的空间造成了限制，使得下层搁架摆放的餐具种类和大小都受到了限制，也容易导致洗碗机的空间利用率降低，并且，当需要洗涤较大餐具或烹饪工具时，需要利用搁架的最大空间，此时，需要将隔板拆卸下来，因此隔板的装拆给用户造成了麻烦。

有鉴于此特提出本发明。

技术实现要素：

本发明要解决的技术问题在于克服现有技术的不足，提供一种洗碗机搁架，解决洗碗机托架高度无法根据餐具或炊具大小可调的问题，同时，无需根据餐具或炊具大小拆卸搁架，有效利用空间，并且，在不需要使用托架时，可以自动收回到搁架的侧壁处，不妨碍搁架推入洗碗机内腔。

为解决上述技术问题，本发明采用技术方案的基本构思是：

一种洗碗机搁架，包括搁架侧壁和底托，所述搁架侧壁上设置托架，其特征在于：所述托架通过安装部与所述搁架侧壁连接，所述托架与安装部之间具有两种连接状态，托架在安装部竖直方向上可滑动连接状态和托架在安装部上可绕轴向转动连接状态，所述安装部上设有将托架保持与搁架侧壁呈一定角度的定位结构，托架在安装部上绕轴向转动至与搁架侧壁呈另一定角度时，托架在安装部竖直方向上滑动。

进一步地，所述安装部上设置有：

限定所述托架竖直在第一位置和第二位置之间的限位槽，第一位置是托架在安装部竖直向下滑动的极限位置，第二位置是托架在安装部竖直向上滑动的极限位置，

所述托架沿竖直方向可滑动的滑动槽，

将所述托架固定在所述搁架侧壁的卡爪。

进一步地，所述限位槽包括向上开口的第一限位槽和向下开口的第二限位槽，所述开口为弧形，

所述托架包括第一限位丝条和第二限位丝条，所述第一限位丝条与所述第一限位槽配合，使所述托架限定在所述第一位置，所述第二限位丝条与所述第二限位槽配合，使所述托架限定在所述第二位置，

所述第一位置到搁架底部的距离小于所述第二位置到搁架底部的距离。

进一步地，所述第二限位丝条与第二限位槽枢接配合，使所述托架在第二位置和第三位置之间轴向转动。

进一步地，所述托架还包括第三限位丝条，所述定位结构止挡所述第三限位丝条，使所述托架限定在所述第三位置。

进一步地，所述安装部设置有向上开口的凹槽，所述凹槽与所述第一限位槽垂直，

所述托架包括与所述第一限位丝条和第三限位丝条垂直搭接的第一丝条，

所述凹槽沿垂直于第一丝条的方向止挡所述第一丝条。

进一步地，所述滑动槽设置在所述定位结构和所述卡爪之间，包括第一滑动槽和沿竖直方向与所述第一滑动槽对称设置的第二滑动槽，所述托架包括可在所述第一滑动槽中沿竖直方向滑动的第三丝条。

进一步地，所述托架包括可在所述第二滑动槽中沿竖直方向滑动的第二丝条，所述第二丝条与所述第一限位丝条和第三限位丝条垂直搭接，

所述第二丝条上设有朝向搁架内腔弯曲的凸起，所述第二限位槽止抵所述凸起，使 所述托架限定在所述第一位置。

进一步地，所述安装部包括至少两个与所述搁架侧壁上的丝条卡接的所述卡爪，所述卡爪开口朝向一致。

进一步地，所述搁架包括至少两个对称设置的所述安装部。

本发明提供了一种洗碗机搁架,搁架的侧壁上设置托架，在使用时朝向搁架的中心扩展，增大了放置餐具的空间，搁架的侧面上设置安装部，托架与所述安装部沿竖直方向可滑动连接，当需要利用搁架的最大空间时，托架可以收回到搁架的侧壁处，无需要将托架拆卸下来，减少了用户使用的麻烦；托架沿着搁架侧壁滑动到搁架底部，托架顶端低于搁架顶端，所以将托架收回到搁架的侧壁也不会妨碍搁架推入洗碗机内腔。当托架展开时，但托架下方的搁架内需要放置较大餐具或烹饪工具，托架与安装部可绕轴向转动连接，安装部上设有将托架保持与搁架侧壁呈一定角度的定位结构，使得托架立于搁架的侧壁处时，可随托架下部餐具或烹饪工具的大小变化高度，避免对托架下部的空间造成限制，减少了对下层搁架摆放的餐具或炊具种类和大小的限制，使得洗碗机的空间利用率得到提高。

下面结合附图对本发明的具体实施方式作进一步详细的描述。

附图说明

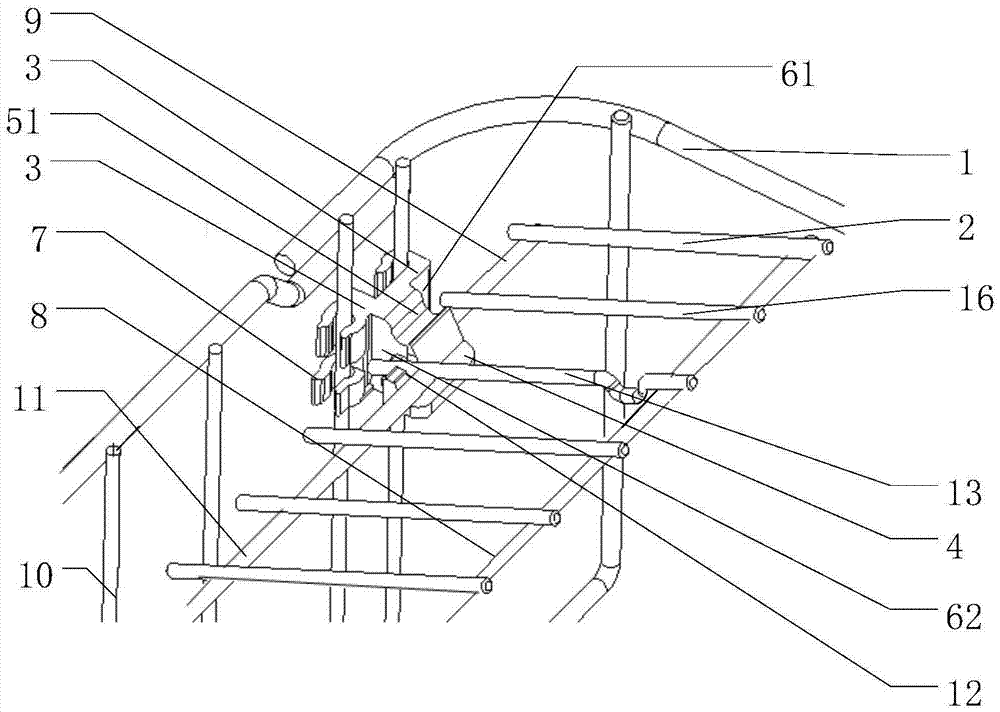

图1为本发明实施例提供的洗碗机搁架的结构示意图；

图2为本发明实施例提供的洗碗机搁架的结构示意图；

图3为本发明实施例提供的洗碗机搁架的结构示意图；

图4为本发明实施例提供的洗碗机搁架的结构示意图；

图5为本发明实施例提供的洗碗机搁架的结构示意图；

图6为本发明实施例提供的洗碗机搁架的结构示意图；

图中：搁架1、托架2、安装部3、定位结构4、限位槽5、第一限位槽51、第二限位槽52、滑动槽6、第一滑动槽61、第二滑动槽62、卡爪7、第一限位丝条8、第二限位丝条9、搁架侧壁10、第三限位丝条11、凹槽12、第一丝条13、第二丝条14、凸起15、第三丝条16、底托17。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对实施例中的技术方案进行清楚、完整地描述，以下实施例用于说明本发明， 但不用来限制本发明的范围。

如图1所示，本发明公开的一种洗碗机搁架，包括搁架侧壁10和底托17，搁架侧壁10上设置安装部3，托架2通过安装部3设置在搁架侧壁10上。搁架侧壁10指的是当搁架推入洗碗机内腔后搁架面向用户的那一面，搁架侧壁10和底托17由多个丝条构成，形成围栏餐具或炊具和放置餐具或炊具的空间，搁架侧壁10呈竖直方向。托架2与安装部3之间具有两种连接状态，托架2在安装部3竖直方向上可滑动连接状态和托架2在安装部3上可绕轴向转动连接状态，托架2与安装部3沿竖直方向可滑动连接，这里的竖直方向指的是沿着搁架侧壁10所在的竖直方向，托架2是由多个丝条构成平板型结构，如茶杯等较小的餐具可放置在托架2上，托架2与安装部3可绕轴向转动连接，使用时托架2经过旋转可朝向搁架1的中心扩展，安装部3上设有将托架2保持与搁架侧壁10呈一定角度的定位结构4，使托架2固定在朝向搁架1的中心扩展的位置上，这样在搁架1的空腔中形成一个可以放置餐具的小隔板，增大了洗碗机搁架放置餐具的空间，当托架2下方搁架1内的餐具或烹饪工具的大小变化时，托架2绕轴向转动，托架2下方的高度可随其下方的餐具或烹饪工具的大小改变，避免托架2下部的空间造成限制，减少了对下层搁架摆放的餐具或炊具种类和大小的限制。托架2在安装部3上绕轴向转动至与搁架侧壁10呈另一定角度时，托架2在安装部3竖直方向上滑动，当需要利用搁架的最大空间时，托架2旋转至靠向搁架侧壁10的竖直位置，此时托架2与搁架侧壁10平行，此时用户松开托架2，由于托架2与安装部3沿竖直方向可滑动连接，托架2将沿着竖直方向滑动到搁架侧壁10的下部，托架2自动收回到搁架的侧壁处，无需要将托架拆卸下来，减少了用户使用的麻烦，并且此时托架2的顶端低于搁架侧壁10的顶端，托架2不会妨碍搁架1被推入洗碗机内腔或从洗碗机内腔中拉出。

实施例一

如图1-5所示，本实施例所述的洗碗机搁架其安装部3设置有限定托架2位置的限位槽5，限位槽5包括向上开口的第一限位槽51和向下开口的第二限位槽52，安装部3上第一限位槽51和第二限位槽52开口相反，第一限位槽51和第二限位槽52开口为弧形，托架2包括第一限位丝条8和第二限位丝条9，第一限位槽51和第二限位槽52开口大于第一限位丝条8和第二限位丝条9的直径。如图4所示，将托架2沿竖直方向提起，第二限位丝条9进入第二限位槽52内，两者配合阻止托架2继续向上滑动，托架2在安装部3竖直向上滑动的极限位置，此时托架2处于竖直并平行于搁架侧壁10，托架2的底部距离搁架1的底部最远，此时托架2被限定的位置为第二位置。

进一步地，本实施例所述的洗碗机搁架其安装部3设置有托架2沿竖直方向可滑动的滑动槽6，滑动槽6设置在定位结构4和卡爪7之间，滑动槽6包括第一滑动槽61和第二滑动槽62，第一滑动槽61和第二滑动槽62沿竖直方向在安装部3的两侧对称设置，托架2包括可在第一滑动槽61中沿竖直方向滑动的第三丝条16，第三丝条16与第一限位丝条8和第二限位丝条9垂直搭接。

如图5所示，用户在托架2处于第二位置松开托架时，托架2受自身重力作用自动沿竖直方向下落，直至第一限位丝条8落入第一限位槽51中，第一限位丝条8与第一限位槽51配合阻止托架2继续下落，托架2在安装部3竖直向下滑动的极限位置，此时托架2处于竖直位置靠向搁架侧壁10，并且托架2的底部距离搁架1的底部最近，此时托架2被限定的位置为第一位置，托架2处于被收回的状态，此时托架2的顶端低于搁架1的顶端，这时托架2不会妨碍到搁架被推入洗碗机内腔或者从洗碗机内腔中拉出。

如图5和6所示，将托架2沿竖直方向提起，第二限位丝条9进入第二限位槽52内，第二限位丝条9与第二限位槽52枢接配合，托架2以第二限位丝条9为轴转动，用户可将托架2从第二位置向搁架1的内腔方向转动一定角度，托架2还包括第三限位丝条11和定位结构4，当托架2向搁架1的内腔方向转动过一定角度，第三限位丝条11被定位结构4止挡，托架2无法继续转动，托架2保持在与搁架侧壁10呈一定角度的第三位置。此时托架2立于搁架侧壁10上，由于托架2可从第二位置转动到第三位置，所以托架2的位置可随餐具或烹饪工具的大小而变化高度，避免对托架下部的空间造成限制，减少了对下层搁架摆放的餐具或炊具种类和大小的限制，托架2上仍然可以放置一些较小的餐具，使得洗碗机的空间利用率得到提高。当用户无需利用托架2放置餐具时，将托架2向搁架侧壁10转动，当托架2转动到第二位置时，用户松开托架2，托架2将自动下落并停止在第一位置处。

实施例二

如图2所示，在上述实施方式的基础上，本实施例所述的洗碗机搁架，安装部3设置有朝向洗碗机顶部开口的凹槽12，凹槽12与第一限位槽51垂直，托架2包括与第一限位丝条8和第三限位丝条11垂直搭接的第一丝条13，用户需要使用托架2时，将托架2从第一位置向上拉起至第二位置，托架2以第二限位丝条9为轴向搁架内腔方向转动，当第三限位丝条11被定位结构4止挡住，托架2转动到第三位置时，第一丝条13进入凹槽12中，凹槽12止挡第一丝条13，避免托架2处于第三位置时第一丝条13沿垂直于第一丝条的方向即左右方向窜动，当将托架2向搁架侧壁10的方向转动时，第一丝条13逐渐脱离凹槽12，当托架2转动到搁架侧壁10平行的位置时，第一丝条13 完全脱离凹槽12。

如图2所示，托架2包括与第一限位丝条8和第三限位丝条11垂直搭接的第二丝条14，第二丝条14上设有朝向搁架1内腔弯曲的凸起15，如图5所示，当托架2处于第一位置时，凸起15的顶端位于第二限位槽52的开口内，第二限位槽52止抵凸起15，托架2的底端抵在搁架侧壁10上，此时托架2相对于搁架侧壁10形成一定角度的倾斜，并且相对于托架2自由悬挂于安装部3上，使得托架2不会在抽拉搁架时发生窜动，避免了托架2与餐具发生碰撞，并且使得托架2在收回状态时，搁架底部内腔具有更大的可利用空间。

如图2所示，安装部3设有将托架2固定在搁架侧壁10上的卡爪7，进一步地，安装部3包括至少两个卡爪7，卡爪7与搁架侧壁10上的丝条卡接，其开口朝向一致。

为使托架2和安装部3更稳定的设置在搁架侧壁10上，洗碗机搁架还包括至少两个对称设置的安装部3。

需要说明的是，上述实施例中的实施方案可以进一步组合或者替换，且实施例仅仅是对本发明的优选实施例进行描述，并非对本发明的构思和范围进行限定，在不脱离本发明设计思想的前提下，本领域中专业技术人员对本发明的技术方案作出的各种变化和改进，均属于本发明的保护范围。
