一种穿布装置的制作方法

本发明涉及机械领域，更具体地说，涉及一种穿布装置。

背景技术：

在使用布块制作椅子的椅面时，需要将布块固定于管套内，现有的大多采用人工将布块穿设在管套内，这种人工的操作方式效率较低，不便于大面积生产使用。

技术实现要素：

本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种穿布装置。

本发明解决其技术问题所采用的技术方案是：构造一种穿布装置，用于将布块穿设与管套内，该穿布装置包括工作台、设置于该工作台端部的绕线装置、与该绕线装置线连接的第一夹子、与该绕线装置线连接的第二夹子、设置于该工作台上供第一管套的第一端固定的第一定位台、设置于该工作台上供第一管套的第二端固定的第二定位台、设置于该工作台上供第二管套的第一端固定的第三定位台、设置于该工作台上供第二管套的第二端固定的第四定位台，该绕线装置包括绕线轴以及带动该绕线轴转动的电机，该绕线轴上绕设有与该第一夹子连接的第一拉绳、以及与该第二夹子连接的第二拉绳，该第一管套和第二管套侧边均设有供该布块侧边插入连接的缺口槽。

在本发明所述的穿布装置中，该第一定位台位置与该第二定位台位置相对，该第三定位台与该第四定位台位置相对，该第一定位台上与该第二定位台相对的一面上设有供该第一管套第一端插入固定的第一凸块，该第二定位台上与该第一定位台相对的一面上设有供该第一管套第二端插入固定的第二凸块，该第三定位台上与该第四定位台相对的一面上设有供该第二管套第一端插入固定的第三凸块，该第四定位台上与该第三定位台相对的一面上设有供该第二 管套第二端插入固定的第四凸块。

在本发明所述的穿布装置中，该绕线轴上设有供该第一拉绳绕设的第一绕线槽，该绕线轴上设有供该第二拉绳绕设的第二绕线槽。

在本发明所述的穿布装置中，该工作台上设有可在该工作台上移动的活动板体，该第二定位台和第四定位台固定设置于该活动板体上并随该活动板体移动，该工作台上还设有限制该活动板体移动的限位装置。

在本发明所述的穿布装置中，该第一夹子包括第一夹体和第二夹体，该第一夹体和第二夹体中部通过第一转轴可转动连接，该第一夹体包括位于该第一转轴第一侧的第一把手、以及位于该第一转轴第二侧的第一夹钳，该第二夹体包括位于该第一转轴第一侧的第二把手、以及位于该第一转轴第二侧的第二夹钳，该第一把手和第二把手上套设有可在该第一把手和第二把手上滑动的第一滑套，该第一滑套与该第一拉绳固定连接。

在本发明所述的穿布装置中，该第二夹子包括第三夹体和第四夹体，该第三夹体和第四夹体中部通过第二转轴可转动连接，该第三夹体包括位于该第二转轴第一侧的第三把手、以及位于该第二转轴第二侧的第三夹钳，该第四夹体包括位于该第二转轴第一侧的第四把手、以及位于该第二转轴第二侧的第四夹钳，该第三把手和第四把手上套设有可在该第三把手和第四把手上滑动的第二滑套，该第二滑套与该第二拉绳固定连接。

在本发明所述的穿布装置中，该布块两侧边分别设有通孔，该通孔内插设有直径大于该缺口槽宽度的连杆。

实施本发明的穿布装置，具有以下有益效果：使用本发明的穿布装置时，可将第一管套固定于第一定位台和第二定位台上，将第二管套固定于第三定位台和第四定位台上，然后将布块第一端部分导入至缺口槽内，然后将第一夹子和第二夹子同时夹住布块第一端，开启电机带动第一拉绳和第二拉绳拉动第一夹子和第二夹子，即可带动布块两侧缓慢穿设于第一管套和第二管套的缺口槽内，并最终将布块与第一管套和第二管套固定连接，实现布块的机械穿设。

附图说明

下面将结合附图及实施例对本发明作进一步说明，附图中：

图1是本发明穿布装置的结构示意图；

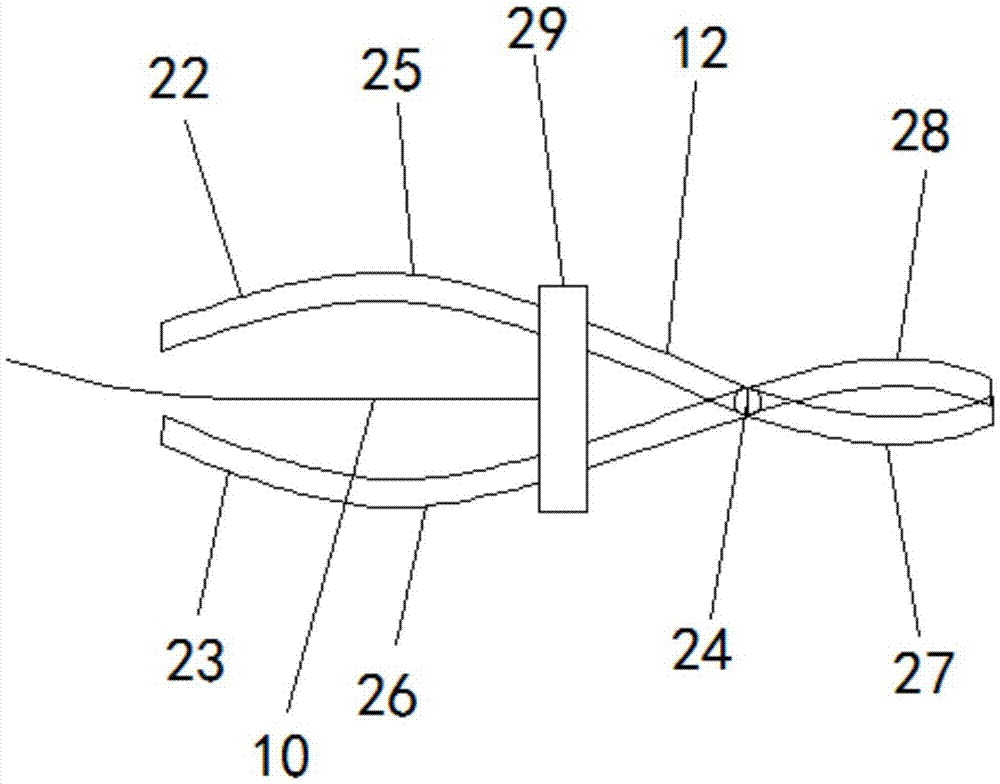

图2是本发明穿布装置中第一夹子的结构示意图。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明实施方式作进一步地详细描述。

如图1、2所示，在本发明的穿布装置第一实施例中，该穿布装置1用于将布块2穿设与管套内，该穿布装置1包括工作台5、设置于该工作台5端部的绕线装置、与该绕线装置线连接的第一夹子12、与该绕线装置线连接的第二夹子13、设置于该工作台5上供第一管套3的第一端固定的第一定位台14、设置于该工作台5上供第一管套3的第二端固定的第二定位台15、设置于该工作台5上供第二管套4的第一端固定的第三定位台16、设置于该工作台5上供第二管套4的第二端固定的第四定位台17，该绕线装置包括绕线轴6以及带动该绕线轴6转动的电机7，该绕线轴6上绕设有与该第一夹子12连接的第一拉绳10、以及与该第二夹子13连接的第二拉绳11，该第一管套3和第二管套4侧边均设有供该布块2侧边插入连接的缺口槽19。

使用本发明的穿布装置1时，可将第一管套3固定于第一定位台14和第二定位台15上，将第二管套4固定于第三定位台16和第四定位台17上，然后将布块2第一端部分导入至缺口槽19内，然后将第一夹子12和第二夹子13同时夹住布块2第一端，开启电机7带动第一拉绳10和第二拉绳11拉动第一夹子12和第二夹子13，即可带动布块2两侧缓慢穿设于第一管套3和第二管套4的缺口槽19内，并最终将布块2与第一管套3和第二管套4固定连接，实现布块2的机械穿设。

进一步的，该第一定位台14位置与该第二定位台15位置相对，该第三定位台16与该第四定位台17位置相对，该第一定位台14上与该第二定位台15相对的一面上设有供该第一管套3第一端插入固定的第一凸块30，该第二定位台15上与该第一定位台14相对的一面上设有供该第一管套3第二端插入固 定的第二凸块，该第三定位台16上与该第四定位台17相对的一面上设有供该第二管套4第一端插入固定的第三凸块，该第四定位台17上与该第三定位台16相对的一面上设有供该第二管套4第二端插入固定的第四凸块。

进一步的，该绕线轴6上设有供该第一拉绳10绕设的第一绕线槽8，该绕线轴6上设有供该第二拉绳11绕设的第二绕线槽9。

进一步的，该工作台5上设有可在该工作台5上移动的活动板体18，该第二定位台15和第四定位台17固定设置于该活动板体18上并随该活动板体18移动，该工作台5上还设有限制该活动板体18移动的限位装置。

进一步的，该第一夹子12包括第一夹体22和第二夹体23，该第一夹体22和第二夹体23中部通过第一转轴24可转动连接，该第一夹体22包括位于该第一转轴24第一侧的第一把手25、以及位于该第一转轴24第二侧的第一夹钳27，该第二夹体23包括位于该第一转轴24第一侧的第二把手26、以及位于该第一转轴24第二侧的第二夹钳28，该第一把手25和第二把手26上套设有可在该第一把手25和第二把手26上滑动的第一滑套29，该第一滑套29与该第一拉绳10固定连接。

进一步的，该第二夹子13包括第三夹体和第四夹体，该第三夹体和第四夹体中部通过第二转轴可转动连接，该第三夹体包括位于该第二转轴第一侧的第三把手、以及位于该第二转轴第二侧的第三夹钳，该第四夹体包括位于该第二转轴第一侧的第四把手、以及位于该第二转轴第二侧的第四夹钳，该第三把手和第四把手上套设有可在该第三把手和第四把手上滑动的第二滑套，该第二滑套与该第二拉绳11固定连接。

进一步的，该布块2两侧边分别设有通孔20，该通孔20内插设有直径大于该缺口槽19宽度的连杆21。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
