新型蚊帐支架的制作方法

本发明涉及一种新型蚊帐支架。

背景技术：

现有的双导轨蚊帐支架包括第一滑槽及第二滑槽，第一牵引轮、第一蚊帐滑轮及一根蚊帐拉绳放置在第一滑槽中并可滑动，第二牵引轮、第二蚊帐滑轮及一根蚊帐拉绳放置在第二滑槽中并可滑动，第一牵引轮固定在第一滑槽中的蚊帐拉绳上，第二牵引轮固定在第二滑槽中的蚊帐拉绳上。使用时，第一滑槽中的蚊帐拉绳及第二滑槽中的蚊帐拉绳分别带动第一牵引轮及第二牵引轮移动，第一牵引轮及第二牵引轮带动蚊帐移动，蚊帐又带动第一蚊帐滑轮及第二蚊帐滑轮滑动从而将蚊帐打开可关闭；在移动过程中，第一滑槽中的蚊帐拉绳会干扰第一蚊帐滑轮的滑动，增大第一蚊帐滑轮滑动的阻力，使蚊帐开合不顺畅，第二滑槽中的蚊帐拉绳会干扰第二蚊帐滑轮的滑动，增大第二蚊帐滑轮滑动的阻力，使蚊帐开合不顺畅。

技术实现要素：

本发明的目的是克服现有技术的不足而提供一种第一蚊帐滑轮及第二蚊帐滑轮与蚊帐拉绳相隔开，在第一蚊帐滑轮及第二蚊帐滑轮滑动过程中，蚊帐拉绳不会影响第一蚊帐滑轮及第二蚊帐滑轮滑动，第一蚊帐滑轮及第二蚊帐滑轮在其对应的滑槽中滑动顺畅的新型蚊帐支架。

为了达到上述目的，本发明的一种技术方案是这样实现的，其是一种新型蚊帐支架，其特征在于包括第一牵引轮滑槽、第二牵引轮滑槽、第一滑轮滑槽及第二滑轮滑槽；第一牵引轮及第二牵引轮分别位于第一牵引轮滑槽及第二牵引轮滑槽中并可滑动，若干个第一蚊帐滑轮及若干个第二蚊帐滑轮分别位于第一滑轮滑槽及第二滑轮滑槽中并可滑动；所述第一牵引轮滑槽与第一滑轮滑槽上下相邻分布，所述第二牵引轮滑槽与第二滑轮滑槽上下相邻分布,第一牵引轮滑槽与第二牵引轮滑槽左右相邻分布，第一滑轮滑槽与第二滑轮滑槽左右相邻分布。

在本技术方案中，在所述第一滑轮滑槽的下方与第二滑轮滑槽的下方之间设有防止蚊子进入的隔离位。

在本技术方案中，还包括使子母带定位的卡槽，所述卡槽设在第一牵引轮滑槽及第一滑轮滑槽的侧面，或所述卡槽设在第二牵引轮滑槽及第二滑轮滑槽的侧面,在所述第一滑轮滑槽的开口处的两边分别设有与第一蚊帐滑轮相配合的滑轨，在所述第二滑轮滑槽的开口处的两边分别设有与第二蚊帐滑轮相配合的滑轨。

在本技术方案中，在所述第一滑轮滑槽的下方与第二滑轮滑槽的下方之间设有向下延伸的纵臂，在所述纵臂的端部设有第一穿线定位管及第二穿线定位管，所述第一穿线定位管位于第一滑轮滑槽的下方，所述第二穿线定位管位于第二滑轮滑槽的下方。

在本技术方案中，在所述第一牵引轮滑槽的上方设有第一穿线定位管，在所述第二牵引轮滑槽的上方设有第二穿线定位管。

为了达到上述目的，本发明的另一种技术方案是这样实现的，其是一种新型蚊帐支架，其特征在于包括第一牵引轮滑槽、第二牵引轮滑槽、第一滑轮滑槽、第二滑轮滑槽及接驳用的管或槽；第一牵引轮及第二牵引轮分别位于第一牵引轮滑槽及第二牵引轮滑槽中并可滑动，若干个第一蚊帐滑轮及若干个第二蚊帐滑轮分别位于第一滑轮滑槽及第二滑轮滑槽中并可滑动；所述第一滑轮滑槽设在第一牵引轮滑槽的下方，所述第二滑轮滑槽设在第二牵引轮滑槽的下方,第一牵引轮滑槽与第二牵引轮滑槽左右相邻分布，第一滑轮滑槽与第二滑轮滑槽左右相邻分布；所述接驳用的管或槽位于第一牵引轮滑槽及第二牵引轮滑槽的上方。

在本技术方案中，在所述第一滑轮滑槽的下方与第二滑轮滑槽的下方之间设有防止蚊子进入的隔离位。

在本技术方案中，还包括使子母带定位的卡槽，所述卡槽设在第一牵引轮滑槽及第一滑轮滑槽的侧面，或所述卡槽设在第二牵引轮滑槽及第二滑轮滑槽的侧面,在所述第一滑轮滑槽的开口处的两边分别设有与第一蚊帐滑轮相配合的滑轨，在所述第二滑轮滑槽的开口处的两边分别设有与第二蚊帐滑轮相配合的滑轨。

在本技术方案中，在所述第一滑轮滑槽的下方与第二滑轮滑槽的下方之间设有向下延伸的纵臂，在所述纵臂的端部设有第一穿线定位管及第二穿线定位管，所述第一穿线定位管位于第一滑轮滑槽的下方，所述第二穿线定位管位于第二滑轮滑槽的下方。

在本技术方案中，在所述接驳用的管或槽内设有第一穿线定位管及第二穿线定位管，所述第一穿线定位管位于第一牵引轮滑槽的上方，所述第二穿线定位管位于第二牵引轮滑槽的上方。

本发明与现有技术相比的优点为：由于第一蚊帐滑轮在第一滑轮滑槽中滑动，第一牵引轮在第一牵引轮滑槽中滑动，第一牵引轮的蚊帐拉绳在第一牵引轮滑槽中；第二蚊帐滑轮在第二滑轮滑槽中滑动，第二牵引轮在第二牵引轮滑槽中滑动，第二牵引轮的蚊帐拉绳在第二牵引轮滑槽中，这样第一蚊帐滑轮及第二蚊帐滑轮与蚊帐拉绳相隔开，在第一蚊帐滑轮及第二蚊帐滑轮滑动过程中，蚊帐拉绳不会影响第一蚊帐滑轮及第二蚊帐滑轮滑动，第一蚊帐滑轮在第一滑轮滑槽中滑动顺畅，第二蚊帐滑轮在第二滑轮滑槽中滑动顺畅，结构简单，接驳方便。

附图说明

图1是本发明实施例一的断面图；

图2是本发明实施例二的断面图；

图3是本发明实施例三的断面图；

图4是本发明实施例四的断面图；

图5是本发明实施例五的断面图；

图6是本发明实施例六的断面图；

图7是本发明实施例七的断面图；

图8是本发明实施例八的断面图；

图9是本发明实施例九的断面图；

图10是本发明实施例十的断面图；

图11是本发明实施例十一的断面图；

图12是本发明实施例十二的断面图；

图13是本发明实施例十接驳状态的立体图；

图14是图13的分解图；

图15是实施例一至实施例三的蚊帐拉绳的走线路；

图16是实施例四至实施例十二的蚊帐拉绳的走线路；

图17是本发明使用状态图。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本发明，但并不构成对本发明的限定。此外，下面所描述的本发明各个实施方式中所涉及到的技术特征只要彼此之间未构成冲突就可以互相结合。

在本发明描述中,术语“左”、“右”、“上”及“下”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明而不是要求本发明必须以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明的描述中，术语“第一”及“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

实施例一

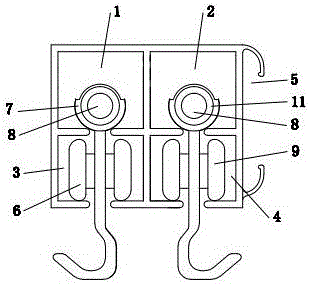

如图1所示，其是一种新型蚊帐支架，包括第一牵引轮滑槽1、第二牵引轮滑槽2、第一滑轮滑槽3及第二滑轮滑槽4；第一牵引轮7及第二牵引轮11分别位于第一牵引轮滑槽1及第二牵引轮滑槽2中并可滑动，若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9分别位于第一滑轮滑槽3及第二滑轮滑槽4中并可滑动；所述第一滑轮滑槽3位于第一牵引轮滑槽1的下方，所述第二滑轮滑槽4位于第二牵引轮滑槽2的下方,第一牵引轮滑槽1与第二牵引轮滑槽2左右相邻分布，第一滑轮滑槽3与第二滑轮滑槽4左右相邻分布。参考图13及图14所示，用两片内接驳片18、紧固螺栓19及外接驳片20将相邻两段蚊帐支架固定连接，两片内接驳片18分别位于第一牵引轮滑槽1及第二牵引轮滑槽2内，外接驳片20位于第一牵引轮滑槽1及第二牵引轮滑槽2外，紧固螺栓19将两片内接驳片18与外接驳片20固定连接从而夹紧相邻两段蚊帐支架。

在本实施例中，为了方便将子母带固定在蚊帐支架上，还包括使子母带定位的卡槽5，所述卡槽5设在第一牵引轮滑槽1及第一滑轮滑槽3的侧面，或所述卡槽5设在第二牵引轮滑槽2及第二滑轮滑槽4的侧面。

安装时，如图1、图13、图14、图15及图17所示，在第一牵引轮滑槽1中放置第一牵引轮7，在第二牵引轮滑槽2中放置第二牵引轮11，将一根蚊帐拉绳8穿在第一牵引轮滑槽1、第二牵引轮滑槽2中，第一牵引轮7及第二牵引轮11均固定在蚊帐拉绳8上；为了使蚊帐拉绳8处于张紧状态，在蚊帐拉绳8上设有重力块81；在第一滑轮滑槽3中放置若干个第一蚊帐滑轮6，在第二滑轮滑槽4中放置若干个第二蚊帐滑轮9，这样蚊帐拉绳8均与第一蚊帐滑轮6及第二蚊帐滑轮9隔开，蚊帐拉绳8不会影响第一蚊帐滑轮6及第二蚊帐滑轮9的滑动。

使用时，第一牵引轮7及第二牵引轮11钩住蚊帐，若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9均钩住蚊帐，拉动蚊帐拉绳8，蚊帐拉绳8带动第一牵引轮7及第二牵引轮11分别在第一牵引轮滑槽1及第二牵引轮滑槽2滑动，第一牵引轮7及第二牵引轮11带动蚊帐移动，蚊帐又带动若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9分别在第一滑轮滑槽3及第二滑轮滑槽4滑动，从而将蚊帐打开或关闭。

实施例二

如图2所示，其是一种新型蚊帐支架，结构与实施例一基本相同，为了更好的防止蚊子进入蚊帐内，在所述第一滑轮滑槽3的下方与第二滑轮滑槽4的下方之间设有防止蚊子进入的隔离位12。安装及使用方式与实施例一一样，在此不再详述。

实施例三

如图3所示，其是一种新型蚊帐支架，结构与实施例一基本相同，为了更好的防止蚊子进入蚊帐内，在所述第一滑轮滑槽3的下方与第二滑轮滑槽4的下方之间设有向下延伸的纵臂13，在所述纵臂13的端部设有第一穿线定位管14及第二穿线定位管15，所述第一穿线定位管14位于第一滑轮滑槽3的下方，所述第二穿线定位管15位于第二滑轮滑槽4的下方。为了使相邻两段蚊帐支架更好的定位，在第一穿线定位管14及第二穿线定位管15的接驳处均设有蚊帐拉绳能穿过的定位销。

在本实施例中，第一蚊帐滑轮6与第一滑轮滑槽3的断面均呈“工”字形，为了减少第一蚊帐滑轮6与第一滑轮滑槽3的接触面，减少摩擦力，在所述第一滑轮滑槽3的开口处的两边分别设有与第一蚊帐滑轮6相配合的滑轨31，在所述第二滑轮滑槽4的开口处的两边分别设有与第二蚊帐滑轮9相配合的滑轨41。

安装时，如图3、图13、图14、图16及图17所示，在第一牵引轮滑槽1中放置第一牵引轮7，在第二牵引轮滑槽2中放置第二牵引轮11，将一根蚊帐拉绳8穿在第一牵引轮滑槽1及第一穿线定位管14中，第一牵引轮7固定在该根蚊帐拉绳8上；将另一根蚊帐拉绳10穿在第二牵引轮滑槽2及第二穿线定位管15中，将第二牵引轮11固定在该根蚊帐拉绳10上；为了使蚊帐拉绳8及蚊帐拉绳10均处于张紧状态，在蚊帐拉绳8及蚊帐拉绳10上分别设有重力块81及重力块101；在第一滑轮滑槽3中放置若干个第一蚊帐滑轮6，在第二滑轮滑槽4中放置若干个第二蚊帐滑轮9，这样蚊帐拉绳8与第一蚊帐滑轮6隔开，蚊帐拉绳10与第二蚊帐滑轮9隔开，蚊帐拉绳8及蚊帐拉绳10不会影响第一蚊帐滑轮6及第二蚊帐滑轮9的滑动。

使用时，第一牵引轮7及第二牵引轮11钩住蚊帐，若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9均钩住蚊帐；拉动蚊帐拉绳8，蚊帐拉绳8带动第一牵引轮7在第一牵引轮滑槽1中滑动；拉动蚊帐拉绳10，蚊帐拉绳10带动第二牵引轮11在第二牵引轮滑槽2滑动，第一牵引轮7及第二牵引轮11移动过程中带动蚊帐移动，蚊帐又带动若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9分别在第一滑轮滑槽3及第二滑轮滑槽4滑动，从而将蚊帐打开或关闭。

实施例四

如图4所示，其是一种新型蚊帐支架，结构与实施例一基本相同，所不同的是，在所述第一牵引轮滑槽1的上方设有第一穿线定位管14，在所述第二牵引轮滑槽2的上方设有第二穿线定位管15。安装及使用方式与实施例三一样，在此不再详述。

实施例五

如图5所示，其是一种新型蚊帐支架，包括第一牵引轮滑槽1、第二牵引轮滑槽2、第一滑轮滑槽3、第二滑轮滑槽4及接驳用的管16；其中第一牵引轮7及第二牵引轮11分别位于第一牵引轮滑槽1及第二牵引轮滑槽2中并可滑动，若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9分别位于第一滑轮滑槽3及第二滑轮滑槽4中并可滑动；所述第一滑轮滑槽3设在第一牵引轮滑槽1的下方，所述第二滑轮滑槽4设在第二牵引轮滑槽2的下方,第一牵引轮滑槽1与第二牵引轮滑槽2左右相邻分布，第一滑轮滑槽3与第二滑轮滑槽4左右相邻分布；所述接驳用的管16位于第一牵引轮滑槽1及第二牵引轮滑槽2的上方。如图13及图14所示，用内接驳片18、紧固螺栓19及外接驳片20将相邻两段蚊帐支架固定连接，内接驳片18位于管16内，外接驳片20位于管16外，紧固螺栓19将内接驳片18与外接驳片20固定连接从而夹紧相邻两段蚊帐支架的管16。

在本实施例中，为了方便将子母带固定在蚊帐支架上，还包括使子母带定位的卡槽5，所述卡槽5设在第一牵引轮滑槽1及第一滑轮滑槽3的侧面，或所述卡槽5设在第二牵引轮滑槽2及第二滑轮滑槽4的侧面。

安装时，如图16所示，在第一牵引轮滑槽1中放置第一牵引轮7，在第二牵引轮滑槽2中放置第二牵引轮11，将一根蚊帐拉绳8穿在第一牵引轮滑槽1及管16中，第一牵引轮7固定在该根蚊帐拉绳8上；将另一根蚊帐拉绳8穿在第二牵引轮滑槽2及管16中，将第二牵引轮11固定在该根蚊帐拉绳10上；在第一滑轮滑槽3中放置若干个第一蚊帐滑轮6，在第二滑轮滑槽4中放置若干个第二蚊帐滑轮9，蚊帐拉绳8与第一蚊帐滑轮6隔开，蚊帐拉绳10与第二蚊帐滑轮9隔开，蚊帐拉绳8及蚊帐拉绳10不会影响第一蚊帐滑轮6及第二蚊帐滑轮9的滑动。

使用时，第一牵引轮7及第二牵引轮11钩住蚊帐，若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9均钩住蚊帐；拉动蚊帐拉绳8，蚊帐拉绳8带动第一牵引轮7在第一牵引轮滑槽1中滑动；拉动蚊帐拉绳10，蚊帐拉绳10带动第二牵引轮11在第二牵引轮滑槽2滑动，第一牵引轮7及第二牵引轮11带动蚊帐移动，蚊帐又带动若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9分别在第一滑轮滑槽3及第二滑轮滑槽4滑动，从而将蚊帐打开或关闭。

实施例六

如图6所示，其是一种新型蚊帐支架，结构与实施例五基本相同，所不同的是接驳用的管16改为接驳用的槽17，为了更好的防止蚊子进入蚊帐内，在所述第一滑轮滑槽3的下方与第二滑轮滑槽4的下方之间设有防止蚊子进入的隔离位12。安装及使用方式与实施例五一样，在此不再详述。

实施例七

如图7所示，其是一种新型蚊帐支架，结构与实施例五基本相同，为了更好的防止蚊子进入蚊帐内，在所述第一滑轮滑槽3的下方与第二滑轮滑槽4的下方之间设有向下延伸的纵臂13，在所述纵臂13的端部设有第一穿线定位管14及第二穿线定位管15，所述第一穿线定位管14位于第一滑轮滑槽3的下方，所述第二穿线定位管15位于第二滑轮滑槽4的下方。为了使相邻两段蚊帐支架更好的定位，在第一穿线定位管14及第二穿线定位管15的接驳处均设有蚊帐拉绳能穿过的定位销。

安装时，如图16所示，在第一牵引轮滑槽1中放置第一牵引轮7，在第二牵引轮滑槽2中放置第二牵引轮11，将一根蚊帐拉绳8穿在第一牵引轮滑槽1及第一穿线定位管14中，第一牵引轮7固定在该根蚊帐拉绳8上；将另一根蚊帐拉绳8穿在第二牵引轮滑槽2及第二穿线定位管15中，将第二牵引轮11固定在该根蚊帐拉绳10上；在第一滑轮滑槽3中放置若干个第一蚊帐滑轮6，在第二滑轮滑槽4中放置若干个第二蚊帐滑轮9，这样蚊帐拉绳8及蚊帐拉绳10均与第一蚊帐滑轮6及第二蚊帐滑轮9隔开，蚊帐拉绳8及蚊帐拉绳10不会影响第一蚊帐滑轮6及第二蚊帐滑轮9的滑动。

使用时，第一牵引轮7及第二牵引轮11钩住蚊帐，若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9也均钩住蚊帐；拉动蚊帐拉绳8，蚊帐拉绳8带动第一牵引轮7在第一牵引轮滑槽1中滑动；拉动蚊帐拉绳10，蚊帐拉绳10带动第二牵引轮11在第二牵引轮滑槽2滑动，第一牵引轮7及第二牵引轮11带动蚊帐移动，蚊帐又带动若干个第一蚊帐滑轮6及若干个第二蚊帐滑轮9分别在第一滑轮滑槽3及第二滑轮滑槽4滑动，从而将蚊帐打开或关闭。

实施例八

如图8所示，其是一种新型蚊帐支架，结构与实施例五基本相同，所不同的是在接驳用的槽17内设有第一穿线定位管14及第二穿线定位管15，所述第一穿线定位管14位于第一牵引轮滑槽1的上方，所述第二穿线定位管15位于第二牵引轮滑槽2的上方。安装及使用方式与实施例七一样，在此不再详述。

实施例九

如图9所示，其是一种新型蚊帐支架，结构与实施例五基本相同，所不同的是在接驳用的管16内设有第一穿线定位管14及第二穿线定位管15，所述第一穿线定位管14位于第一牵引轮滑槽1的上方，所述第二穿线定位管15位于第二牵引轮滑槽2的上方。安装及使用方式与实施例七一样，在此不再详述。

实施例十

如图10所示，其是一种新型蚊帐支架，结构与实施例五基本相同，所不同的是在接驳用的管16内设有第一穿线定位管14及第二穿线定位管15，第一穿线定位管14及第二穿线定位管15中圆弧形，所述第一穿线定位管14位于第一牵引轮滑槽1的上方，所述第二穿线定位管15位于第二牵引轮滑槽2的上方；为了使空间的利用率大，第一牵引轮滑槽1及第二牵引轮滑槽2的上壁均向上弓起，第一牵引轮滑槽1及第二牵引轮滑槽2的开口位向下约倾斜。安装及使用方式与实施例七一样，在此不再详述。

实施例十一

如图11所示，其是一种新型蚊帐支架，结构与实施例五基本相同，所不同的是在接驳用的管16的下方设有第一穿线定位管14及第二穿线定位管15，所述第一穿线定位管14位于第一牵引轮滑槽1的上方，所述第二穿线定位管15位于第二牵引轮滑槽2的上方。安装及使用方式与实施例七一样，在此不再详述。

实施例十二

如图12所示，其是一种新型蚊帐支架，结构与实施例五基本相同，所不同的是在接驳用的槽17的下方设有第一穿线定位管14及第二穿线定位管15，所述第一穿线定位管14位于第一牵引轮滑槽1的上方，所述第二穿线定位管15位于第二牵引轮滑槽2的上方。安装及使用方式与实施例七一样，在此不再详述。

以上结合附图对本发明的实施方式作出详细说明，但本发明不局限于所描述的实施方式。对于本领域的普通技术人员而言，在不脱离本发明的原理和宗旨的情况下对这些实施方式进行多种变化、修改、替换及变形仍落入在本发明的保护范围内。
