一种多功能桌椅一体电脑操作平台的制作方法

本发明涉及电脑周边产品技术领域，是一种将台式电脑的电脑主机、键盘、鼠标、显示器、音响或笔记本电脑安装在电脑椅上的一种多功能桌椅一体电脑操作平台。

背景技术：

目前人们使用电脑都是将电脑和键盘鼠标放置在电脑桌上，人坐在电脑椅上操作电脑，人们为了更舒适的操作电脑，不得不的通过改变自身的坐姿、离电脑的远近来获得。并且电脑只能固定在电脑桌边使用，限制了操作者使用的位置，难以满足人们使用键盘鼠标和显示器时对高度、多角度倾斜和远近距离调节快捷方便的个性化需要。

申请号为201020671469.5的中国发明专利公开了一种“百变电脑工作站”，它将电脑键盘与显示器和电脑主机连为一体，座椅与电脑是分开的，调节与电脑的距离只能通过改变座椅的位置来实现，其便捷性和实用性存在一定不足。

技术实现要素：

本发明提供的多功能桌椅一体电脑操作平台消除了上述不足，它打破传统电脑椅的功能仅能供使用者就坐、电脑桌的功能仅能放置电脑的概念，把电脑椅和电脑桌有机地结合在一起，它由固定在电脑椅支撑柱上的支撑键盘鼠标的支架和支撑显示器的显示器支架，固定在电脑椅后背的电脑主机和音响固定绑带组成，键盘鼠标支撑支架和显示器支撑支架分别插入在键盘固定支架和显示器固定支架内，键盘固定支架和显示器固定支架与C形片固定片连接在一起，C形片固定片与C形固定副片将电脑椅支撑柱抱在中间，从而将键盘固定支架和显示器固定支架固定在电脑椅支撑柱上，放置键盘鼠标的托盘和显示器固定片通过万向球与支架连接在一起，凹形万向球座和凹形万向球盖将万向球抱于其中，万向球盖的一端插入万向球座内，万向球盖的另一端能过紧固螺杆与万向球座连接在一起，通过扳动偏心轮结构的紧固快拆扳手调节万向球盖与万向球座之间的距离，从而抱紧或松开万向球，万向球座分别与键盘鼠标托盘和显示器固定片连接在一起，万向球与活动支架连接在一起，当松开万向球时就能随意调节键盘鼠标托盘和显示器的前后和左右角度，调整到合适的位置后，抱紧万向球即可固定键盘鼠标托盘和显示器的位置和角度，使每个人都可根据自己的需求将电脑键盘鼠标和显示器调节到最佳位置，使身体达到最舒适的状态，以减轻颈椎、手臂及腰椎肌肉负担，减少疲劳与酸痛，电脑主机和音响通过绑带固定在电脑椅后背，整个电脑可随电脑椅随时移动。

本发明解决其技术问题所采用的技术方案是：

多功能桌椅一体电脑操作平台包括支撑键盘鼠标的支架、支撑显示器的显示器支架、固定电脑主机和音响的固定绑带，键盘鼠标支撑支架和显示器支撑支架分别插入在键盘固定支架和显示器固定支架内，支撑支架由活动支架与升降支架通过活动关节连接在一起，升降支架插入在固定支架内，并在固定支架内可以升降高度。键盘固定支架和显示器固定支架与C形片固定片连接在一起，C形片固定片与C形固定副片通过螺栓将电脑椅支撑柱抱在中间，从而将键盘固定支架和显示器固定支架固定在电脑椅支撑柱上，放置键盘鼠标的固定托盘与显示器固定片通过万向球与支架连接在一起，凹形万向球座、凹形万向球盖和抱于其中的万向球，凹形万向球座、凹形万向球盖通过紧固螺杆连接，紧固螺杆上装有偏心轮结构的紧固快拆扳手，万向球座与键盘托盘或显示器固定板连接在一起，万向球的柄插入在活动支架内，并能在内转动。当需要调节键盘托盘或显示器的前后和左右角度时松开紧固快拆扳手，将其调整到合适的位置后，抱紧万向球即可固定键盘托盘的位置和角度。电脑主机和音响通过绑带固定在电脑椅后背。

本发明的有益效果是，可以让台式机摆脱电脑桌对其的束缚，随时移动，并能调整电脑键盘或显示器相对于人体前后、左右的距离，随意调整电脑键盘或显示器相对于人体上下距离和角度，能完全满足不同类型人使用电脑时对电脑键盘和显示器位置的要求，结构简单，使用方便。

附图说明

下面结合附图和实施例对本发明进一步说明。

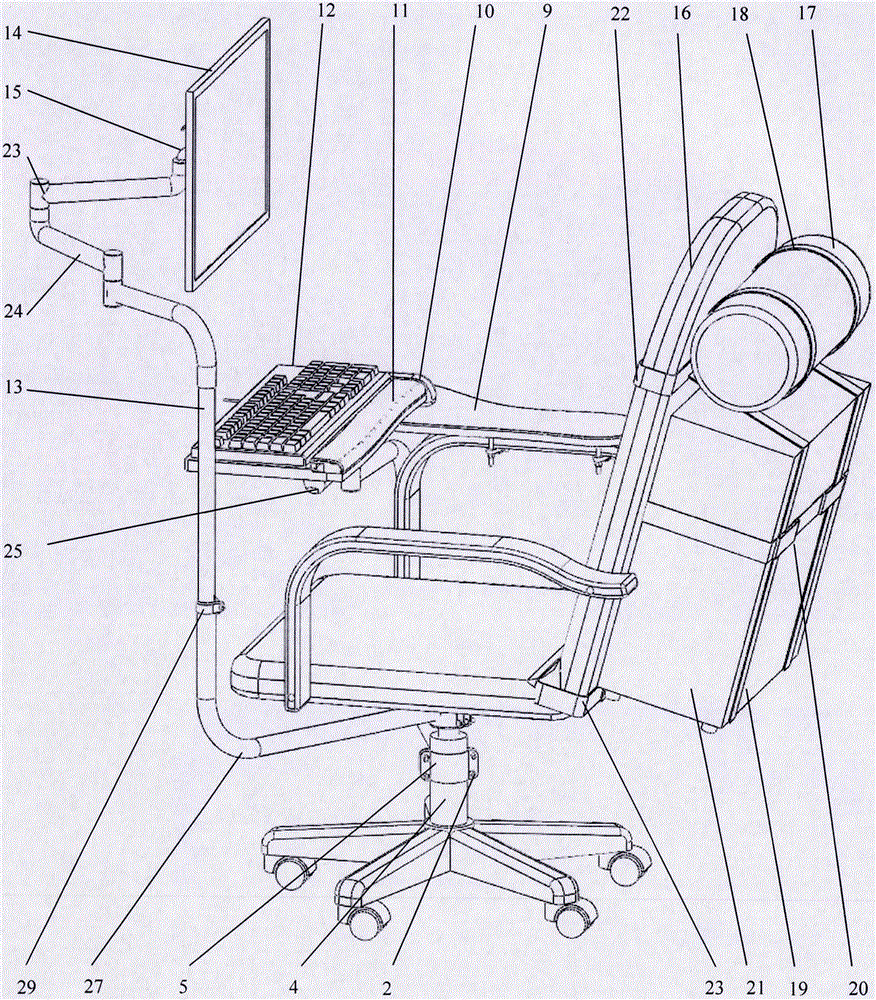

图1是本发明左侧图示意图。

图2是本发明右侧图示意图。

图3是本发明正面图示意图。

图4是本发明C形片固定在支撑柱上结构示意图。

图5是本发明显示器支架结构示意图。

图6是本发明万向球结构示意图。

图7是本发明挂勾C形片固定结构示意图。

图8是本发明电脑机箱通过挂片固定在椅子后背示意图。

图9是本发明机箱挂片结构示意图。

附图编号：电脑椅(1)，螺栓(2)，C形固定片(3)，转椅支撑柱气杆(4)，C形固定副片(5)，键盘固定支架(6)，升降快拆(7)，键盘升降支架(8)，鼠标托(9)，鼠标(10)，键盘托盘(11)，键盘(12)，显示器升降支架(13)，显示器(14)，显示器万向球(15)，椅子靠背(16)，音响(17)，音响绑带(18)，机箱纵向绑带(19)，机箱防滑绑带(20)，电脑机箱(21)，机箱横向上绑带(22)，机箱横向下绑带(23)，活动关节(24)，键盘活动臂(25)，显示器活动臂(26)，显示器固定支架(27)，万向球盖(28)，快拆扳手(29)，键盘托盘万向球(30)，螺母(31)，显示器连接片(32)，万向球底座(33)，紧固螺杆(34)，挂勾C形固定片(35)，带扣C形副片(36)，绑带挂勾(37)，机箱滑动挂片(38)，机箱固定挂片(39)，调节螺丝(40)，椅子靠背固定螺栓(41)，滑动槽(42)。

具体实施方式

在图1、图2、图3、图4所示本发明的具体实施方式中，键盘(12)通过键盘托盘(11)，键盘托盘万向球(30)，键盘活动臂(25)，键盘升降支架(8)，键盘固定支架(6)，C形固定片(3)，C形固定副片(5)固定在电脑椅(1)的转椅支撑柱气杆(4)上，显示器(14)通过显示器万向球(15)，显示器活动臂(26)，显示器升降支架(13)，显示器固定支架(27)，C形固定片(3)，C形固定副片(5)固定在转椅支撑柱气杆(4)上，C形固定片(3)通过螺栓(2)，螺母(31)与C形固定副片(5)连接，将电脑椅(1)上的转椅支撑柱气杆(4)抱于其中，键盘固定支架(6)和显示器固定支架(27)焊接在C形固定片(3)上，键盘升降支架(8)插入在键盘固定支架(6)内，显示器升降支架(13)插入在显示器固定支架(27)内，键盘固定支架(6)和显示器固定支架(27)分别装有一管箍，管箍上装有升降快拆(7)，键盘升降支架(8)和显示器升降支架(13)可分别在键盘固定支架(6)和显示器固定支架(27)升降，通过松开或紧固升降快拆(7)控制其位置。键盘升降支架(8)和显示器升降支架(13)分别与键盘活动臂(25)和显示器活动臂(26)通过活动关节(24)连接在一起，活动关节(24)内装有一销轴，键盘升降支架(8)和显示器升降支架(13)与键盘活动臂(25)和显示器活动臂(26)能相互转动，键盘托盘万向球(30)柄插入在活动关节(24)内，并能在其内转动，球体置于万向球盖(28)和万向球底座(33)之间，万向球底座(33)与键盘托盘(11)连接在一起，键盘(12)放置在键盘托盘(11)上，鼠标托(9)通过螺栓固定在电脑椅扶手上，鼠标(10)放置在鼠标托(9)上，电脑机箱(21)通过上下两根可调节距离的机箱横向上绑带(22)、机箱横向下绑带(23)和可调节距离机箱纵向绑带(19)固定在椅子靠背(16)上，可调节距离机箱防滑绑带(20)固定电脑机箱(21)防止滑动，音响(17)通过可调节距离音响绑带(18)固定在机箱横向上绑带(22)。

如图5、图6所示，显示器万向球(15)柄插入在活动关节(24)内，并能在其内转动，球体置于万向球盖(28)和万向球底座(33)之间，万向球底座(33)与显示器连接片(32)连接在一起，显示器(14)固定在显示器连接片(32)上，万向球盖(28)一端的支柱插入万向球底座(33)一端的孔内，另一端通过紧固螺杆(34)与万向球底座(33)连接在一起，显示器万向球(15)置于其中，紧固螺杆(34)上装有偏心轮结构的紧固快拆扳手(29)，通过扳动偏心轮结构的紧固快拆扳手(29)调节万向球盖(28)与万向球底座(33)之间的距离，从而抱紧或松开万向球，当松开时可随意调节万向球底座(33)与显示器万向球(15)的角度，从而达到调节与显示器万向球(15)连接的显示器(14)的角度，紧固时即可固定其角度。

如图7所示，挂勾C形固定片(35)一端带有一挂勾，插入在带扣C形副片(36)的孔内，另一端通过螺栓(2)，螺母(31)与带扣C形副片(36)连接，将电脑椅(1)上的转椅支撑柱气杆(4)抱于其中，键盘固定支架(6)和显示器固定支架(27)分别与挂勾C形固定片(35)焊接在一起。

如图8、图9所示，对于椅子靠背(16)有螺丝孔的椅子，电脑机箱(21)可放置在固定在椅子靠背(16的机箱固定挂片(39)上，通过调节带滑动槽(42)的机箱滑动挂片(38)与机箱固定挂片(39)的距离将电脑机箱(21)卡紧，拧紧调节螺丝(40)使机箱滑动挂片(38)与机箱固定挂片(39)的距离固定，机箱纵向绑带(19)固定在绑带挂勾(37)。

以上所述实施例，只为本发明之较佳实例而已，并非用来限制本发明实施范围，因而凡依本发明申请专利范围所述的构造、特征及原理所做的变化或修饰，均应包括于本发明申请专利范围内。
