一种新型防滑淋浴房的制作方法

本发明涉及卫浴用具技术领域，具体涉及一种新型防滑淋浴房。

背景技术：

淋浴房是卫生间的重要组成部分，是供人们洗澡的场所。现有的淋浴房结构还存在不足：现有的淋浴房的底座表面比较光滑，洗澡时由于水流下来，人们又赤脚站在淋浴房内，因此容易打滑摔倒；且现有的淋浴房的底座都是采用新的材料制造的，结构复杂，制造成本高。

技术实现要素：

针对现有技术存在的不足，本发明的目的在于提供一种结构设计合理、结构简单、防滑性好、制造成本低、使用方便的新型防滑淋浴房。

为实现上述目的，本发明提供了如下技术方案：一种新型防滑淋浴房，包括底座、第一固定玻璃和第二固定玻璃，所述底座中部设置有一个置物凹槽，所述置物凹槽内从下至上依次设置有边角料填充层、钢丝网层、水泥层和鹅卵石层，所述边角料填充层、钢丝网层、水泥层和鹅卵石层连接构成一体，所述第一固定玻璃内设置有第一玻璃移门，第二固定玻璃内设置有第二玻璃移门，所述第一固定玻璃上端固定设置有第一上滑轨，第二固定玻璃上端固定设置有第二上滑轨，所述第一玻璃移门和第二玻璃移门上均固定设置有若干个滑轮，所述第一玻璃移门和第二玻璃移门通过滑轮分别悬挂于对应的滑轨上；所述鹅卵石层的上端面比底座上端面低 5—60mm，所述底座的底面上一体设置有多个连接圆柱，每个连接圆柱的中部竖向设置有一个圆柱螺孔，每个圆柱螺孔内螺纹连接有一根调节螺杆，每根调节螺杆下端焊接有一块定位板。

通过采用上述技术方案，底座的边角料填充层能够对边角料进行再生利用，起到填充加固的作用，制造成本低；钢丝网层对水泥层起到定位加固的作用，鹅卵石层与水泥层连接固定，鹅卵石层不仅能够起到防滑作用，而且能够对足底起到按摩作用，使用寿命长；两扇玻璃移门结构简单、滑动工作可靠；底座下端的定位板可以通过调节螺杆来调节高度，使得定位板定位可靠，底座固定可靠，实用性好。

本发明进一步设置为：所述鹅卵石层中的鹅卵石呈矩形分布在水泥层的上端面上，并且鹅卵石的下端均嵌入在水泥层的上端面内。通过本设置，鹅卵石层结构设置更加合理，连接可靠。

本发明还进一步设置为：所述边角料填充层由洁具边角料破碎后通过胶水粘接而成。通过本设置，能够对边角料进行再生利用，起到填充加固的作

用，卫生环保。

本发明还进一步设置为：所述边角料填充层和钢丝网层的边缘与置物凹槽的内壁面通过玻璃胶粘接固定。通过本设置，通过本设置，各层连接可靠，不易松动。

本发明还进一步设置为：每个滑轮工作面上设置有环形凹槽，每个滑轮下端的滑轨上端嵌入滑轮的环形凹槽内，滑轮沿该滑轮下端的滑轨滚动。通过本设置，滑轮结构设置合理，滑动工作更加可靠。

本发明还进一步设置为：所述第一上滑轨和第二上滑轨之间设置有连接件，且第一上滑轨和第二上滑轨通过上连接件连接固定。通过本设置，第一上滑轨和第二上滑轨连接可靠。

本发明还进一步设置为：所述底座呈矩形结构，底座由ABS 工程塑料材料制作而成。通过本设置，底座结构设置合理，制造成本低。

本发明还进一步设置为：所述底座的底面上共设置四个连接圆柱，且四个连接圆柱呈矩形状分布。通过本设置，底座结构设置更加合理，使用方便。

本发明还进一步设置为：每个滑轮均包括滑轮本体和滑轮座，所述滑轮座中部设有连接杆，所述滑轮本体与连接杆套接，环形凹槽设置在滑轮本体工作面中部，滑轮座与对应的玻璃移门固定连接。通过本设置，滑轮结构设置合理，连接可靠。

本发明还进一步设置为：所述第一上滑轨和第二上滑轨内外两端均设置有固定块，每块固定块与对应的上滑轨固定连接。通过本设置，第一上滑轨和第二上滑轨固定可靠。

本发明的优点是：与现有技术相比，本发明结构设置更加合理，底座的边角料填充层能够对边角料进行再生利用，起到填充加固的作用，制造成本低；钢丝网层对水泥层起到定位加固的作用，鹅卵石层与水泥层连接固定，鹅卵石层不仅能够起到防滑作用，而且能够对足底起到按摩作用，使用寿命长；两扇玻璃移门结构简单、滑动工作可靠；底座下端的定位板可以通过调节螺杆来调节高度，使得定位板定位可靠，底座固定可靠，实用性好。

下面结合说明书附图和具体实施例对本发明作进一步说明。

附图说明

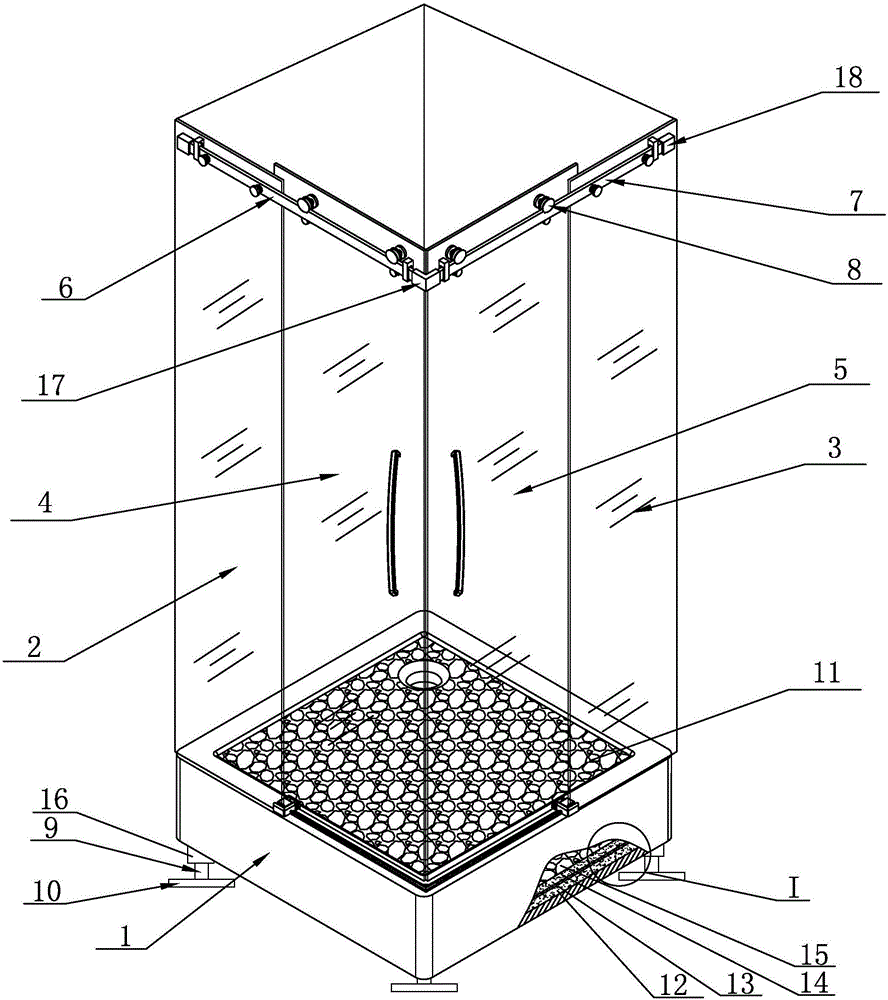

图1为本发明实施例的结构示意图；

图2为图1中I部的放大示意图；

图3为本发明实施例滑轮的结构示意图。

具体实施方式

参见图1、图2和图3，本发明公开的一种新型防滑淋浴房，包括底座1、第一固定玻璃2和第二固定玻璃3，所述底座1中部设置有一个置物凹槽11，所述置物凹槽11内从下至上依次设置有边角料填充层12、钢丝网层13、水泥层14和鹅卵石层15，所述边角料填充层12、钢丝网层13、水泥层14和鹅卵石层15连接构成一体，所述第一固定玻璃2内设置有第一玻璃移门4，第二固定玻璃3内设置有第二玻璃移门5，所述第一固定玻璃2上端固定设置有第一上滑轨6，第二固定玻璃3上端固定设置有第二上滑轨7，所述第一玻璃移门4和第二玻璃移门5上均固定设置有若干个滑轮8，所述第一玻璃移门4和第二玻璃移门5通过滑轮8分别悬挂于对应的滑轨上；所述鹅卵石层15的上端面比底座1上端面低 5—60mm，所述底座1的底面上一体设置有多个连接圆柱16，每个连接圆柱16的中部竖向设置有一个圆柱螺孔，每个圆柱螺孔内螺纹连接有一根调节螺杆9，每根调节螺杆9下端焊接有一块定位板10。

作为优选的，所述第一固定玻璃2和第二固定玻璃3下端与底座1的上端面粘接固定；第一玻璃移门4和第二玻璃移门5上均至少设置两个滑轮8；所述底座1的底面上共设置四个连接圆柱16，且四个连接圆柱16呈矩形状分布。

为使本发明结构更加合理，作为优选的，本实施例所述鹅卵石层15中的鹅卵石呈矩形分布在水泥层14的上端面上，并且鹅卵石的下端均嵌入在水泥层14的上端面内。

所述边角料填充层12由洁具边角料破碎后通过胶水粘接而成。另外，还可

以将破碎后的洁具边角料作为复合底衬的混合加强加固材料，进行再生利用。在底衬的原料中，以百分之五的比例添加。

所述边角料填充层12和钢丝网层13的边缘与置物凹槽11的内壁面通过玻璃胶粘接固定。

每个滑轮8工作面上设置有环形凹槽81，每个滑轮8下端的滑轨上端嵌入滑轮8的环形凹槽81内，滑轮8沿该滑轮下端的滑轨滚动。

所述第一上滑轨6和第二上滑轨7之间设置有连接件17，且第一上滑轨6和第二上滑轨7通过上连接件17连接固定。

所述底座1呈矩形结构，底座1由ABS 工程塑料材料制作而成。

每个滑轮8均包括滑轮本体82和滑轮座83，所述滑轮座83中部设有连接杆84，所述滑轮本体82与连接杆84套接，环形凹槽81设置在滑轮本体82工作面中部，滑轮座83与对应的玻璃移门固定连接。

所述第一上滑轨6和第二上滑轨7内外两端均设置有固定块18，每块固定块18与对应的上滑轨固定连接。作为优选的，固定块18与对准的固定玻璃外壁面上端粘接固定。

实际应用时，底座的边角料填充层能够对边角料进行再生利用，起到填充加固的作用，制造成本低；钢丝网层对水泥层起到定位加固的作用，鹅卵石层与水泥层连接固定，鹅卵石层不仅能够起到防滑作用，而且能够对足底起到按摩作用，使用寿命长；两扇玻璃移门结构简单、滑动工作可靠；底座下端的定位板可以通过调节螺杆来调节高度，使得定位板定位可靠，底座固定可靠，实用性好。

上述实施例对本发明的具体描述，只用于对本发明进行进一步说明，不能理解为对本发明保护范围的限定，本领域的技术工程师根据上述发明的内容对本发明作出一些非本质的改进和调整均落入本发明的保护范围之内。
