一种用于茶叶的吸送式气力输送吸嘴的制作方法

本发明涉及一种茶叶吸嘴，具体为一种用于茶叶的吸送式气力输送吸嘴，属于茶具应用领域。

背景技术：

茶叶吸送式气力输送吸嘴是一种用于自动吸送茶叶与茶水并起到一定的过滤作用的茶具吸嘴，是茶具中的重要组件，目前使用的茶叶吸送式气力输送吸嘴一般为诱导式的,茶叶从上一输送装置沿进料口下落,经过圆弧形的诱导板,在底部通过气流的推动直接向上输入输料管。

但是现有用的茶叶吸送式气力输送吸嘴在使用时仍存在一些不足之处，不能根据茶叶的类型(形态,等级,夹杂,水分等）及时来调整吸嘴,达到好的输送效果和剔除杂质的效果，一般砂石除净率在70%以下，或者除砂石的同时漏茶比较多。因此，针对上述问题提出一种用于茶叶的吸送式气力输送吸嘴。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种用于茶叶的吸送式气力输送吸嘴。

本发明通过以下技术方案来实现上述目的，一种用于茶叶的吸送式气力输送吸嘴，包括输料口，所述输料口下方连接管道，且所述管道一侧安装底部调节板，所述底部调节板通过卡块固定连接所述管道，且所述卡块上安装固定螺母，所述固定螺母下方连接底部挡板，且所述底部挡板底端连接比重分离板，所述管道底端连接前部调节板，且所述前部调节板上方设置滑块，所述滑块通过调节螺母固定连接前部挡板，且所述前部挡板下方设置吸嘴，所述吸嘴角度可任意调节，并通过相切圆弧的所述管道平滑过渡至所述输料管。

优选的，所述吸嘴前端安装所述滑块以及所述前部挡板，并通过所述调节螺母固定连接。

优选的，所述吸嘴底部安装所述底部挡板，且所述底部挡板紧贴所述管道外壁与所述管道外壁呈活动连接。

优选的，所述底部挡板前度设置有一块所述比重分离挡板，且所述比重分离挡板宽度大小与所述管道底端宽度大小相同。

本发明的有益效果是：本发明提供一种使用方便、工作效率较高、过滤效果良好的新型茶叶吸送式气力输送吸嘴。吸嘴前端呈一定的角度，并通过相切的圆弧管道平滑过渡至输送管道；吸嘴前端安装可上下滑动并随时可固定的前部调节板，调节吸入的风力大小及方向；吸嘴底部安装可沿吸嘴底面前后滑动并随时可固定的底部挡板，调节吸嘴与前方输入装置的距离、高度，以达到分离茶叶与砂石或其他杂质的目的；底部挡板前度有一块比重分离挡板，可更好的产生比重分离的效果。

附图说明

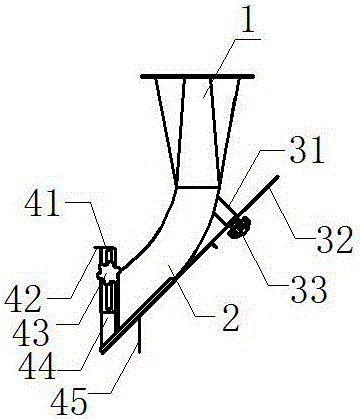

图1为本发明的整体结构示意图；

图2为本发明整体结构侧视图；

图3为本发明背部结构侧视图；

图中：1、输料管，2、管道，3、底部调节板，4、前部调节板，31、卡块，32、底部挡板，33、固定螺母，41、滑块，42、前部挡板，43、调节螺母，44、吸嘴，45、比重分离挡板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3所示，一种用于茶叶的吸送式气力输送吸嘴，包括输料口1，输料口1下方连接管道2，且管道2一侧安装底部调节板3，底部调节板3通过卡块31固定连接管道2，且卡块31上安装固定螺母33，固定螺母33下方连接底部挡板32，且底部挡板32底端连接比重分离板45，管道2底端连接前部调节板4，且前部调节板4上方设置滑块41，滑块41通过调节螺母43固定连接前部挡板42，且前部挡板42下方设置吸嘴44，吸嘴44角度可任意调节，并通过相切圆弧的管道2平滑过渡至输料管1，使吸嘴44与输料管1相互连通，方便茶水的传输。

作为本发明的一种技术优化方案，吸嘴44前端安装滑块41以及前部挡板42，并通过调节螺母43固定连接，通过可上下滑动并随时固定的前部挡板42，实现调节吸入的风力大小及方向。

作为本发明的一种技术优化方案，吸嘴44底部安装底部挡板32，且底部挡板32紧贴管道2外壁与管道2外壁呈活动连接，通过调节吸嘴44与前方输入装置的距离、高度，以达到分离茶叶与砂石或其他杂质的目的。

作为本发明的一种技术优化方案，底部挡板32前度设置有一块比重分离挡板45，且比重分离挡板45宽度大小与管道2底端宽度大小相同，可更好的产生比重分离的效果。

本发明在使用时，首先，将吸嘴44与气动输入装置相连接，通过启动输入装置产生风力，将茶水输由吸嘴44送至管道2内部，并由输料管1导出。在输送过程中，可根据需求以及输料管1输出的茶水情况手动调节前部调节板4与底部调节板3控制茶水过滤程度，通过调节可上下滑动并随时固定的前部挡板42，实现调节吸入的风力大小及方向，通过手动调节螺母从而调节吸嘴44与前方输入装置的距离、高度，以达到分离茶叶与砂石或其他杂质，使输料管1能够传输出过滤良好的茶水。

本发明的有益效果：本发明提供一种使用方便、工作效率较高、过滤效果良好的新型茶叶吸送式气力输送吸嘴。吸嘴前端呈一定的角度，并通过相切的圆弧管道平滑过渡至输送管道；吸嘴前端安装可上下滑动并随时可固定的前部调节板，调节吸入的风力大小及方向；吸嘴底部安装可沿吸嘴底面前后滑动并随时可固定的底部挡板，调节吸嘴与前方输入装置的距离、高度，以达到分离茶叶与砂石或其他杂质的目的；底部挡板前度有一块比重分离挡板，可更好的产生比重分离的效果。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
