一种烘培多士炉的制作方法

本发明涉及一种用于对面包片进行烤图的烘培多士炉结构的改进。

背景技术：

目前市场上多士炉种类较多；常见的有2种，一种炉胆内固定一种不变的烤图板，无法实现用户自动更换其他图案的功能，当用户不想使用烤图时，用户不能取下烤图板，烤图不可更换，无法满足用户对烤图图案多样性的需求。

另外还有一种带有多个烤图的多士炉，通过烤图自身的形状进行对面包的直接加热烘烤，在使用时必须将烤图板同面包片一起放入炉胆内，实现烤图的功能，当烤图结束后，由于烤图板和面包片无法分离，用户需要拎起烤图外露的把手，将面包片和烤图板同时取下，烤图板和面包片一起取出后由于温度较高容易烫伤用户，且致使用户在使用时操作体验性差。

技术实现要素：

本发明提供一种烘培多士炉，解决现有技术中的烘培多士炉存在烘培多士炉存在烤图图案单一不可更换和烤图板和面包片需同时取出容易烫伤用户导致的用户操作体验性差的问题。

为达到解决上述技术问题的目的，本发明采用所提出的烘培多士炉采用以下技术方案予以实现：一种烘焙多士炉，包括有壳体、设置在壳体内的烘焙室，所述烘焙室侧壁内设置有用于对面包片加热的加热元件，还包括设置于加热元件和面包片之间的烤图组件，所述烤图组件可抽拉的设置在所述烘焙室内，所述烘焙室内设置有用于对所述烤图组件限位支撑的限位支撑组件。

在本发明的技术方案中，还包括如下附加技术特征：

进一步的，所述烤图组件包括烤图板和把手，所述烤图板与所述把手可拆卸式连接。

进一步的，所述烤图板上设置有烤图扣，所述把手上对应设置有与所述烤图扣配合的卡接扣。

进一步的，所述壳体上设置有把手槽，所述把手通过弹性卡扣按压固定在所述把手槽内，所述把手外侧面与所述壳体平齐。

进一步的，所述烘焙室内至少设置有一个烘焙腔，所述烤图板上设置有至少一个烤图图案，所述烤图图案与所述烘培腔一一对应设置。

进一步的，所述限位支撑组件包括分别设置在所述烤图板上端的第一限位支撑组件、烤图板下端的第二限位支撑组件和设置在所述第一限位支撑组件和第二限位支撑组件之间的第三限位组件。

进一步的，所述第三限位组件沿所述烤图板的高度方向上至少设置有一组。

进一步的，所述第一限位支撑组件包括第一限位导向轨和设置在所述烘焙室两端用于插装所述第一限位导向轨的第一紧固孔；所述第二限位支撑组件包括设置在第二限位导向轨和设置在所述烘焙室两端用于插装所述第二限位导向轨的第二紧固孔；所述第三限位组件包括设置在第三限位导向轨和设置在所述烘焙室两端用于插装所述第二限位导向轨的第三紧固孔。

进一步的，限位支撑组件包括设置在烤图板上端的上U型限位支撑导轨、下端的下U型限位支撑导轨和用于插装所述上U型限位支撑导轨和下U型限位支撑导轨的U型插槽， 所述U型插槽对应开设在所述烘焙室的两端，所述U型插槽的形状对应的和所述上U型限位支撑导轨、下U型限位支撑导轨的形状相适配。

进一步的，所述烘培室两端设置有用于插入所述烤图板的长槽。

本发明有如下优点和积极效果：

1.通过在烘培室内设置烤图组件，且烤图组件抽拉式设置在烘培室内，可实现通过抽出烤图组件对烤图板中的图案进行更换，可满足用户多种烤图图案进行更换使用的需求；

2.通过抽拉式的设置方式，使面包片与烤图组件可分离开，面包片对应设置在烘培室内，烤图组件在进行烤图时无需和面板片同时放入烘培室内进行烘烤，实现了面包片和烤图组件的分离，有效的避免了用户在烤图完成后需将烤图板和面包片进行分离时造成高温烫伤的问题，提高了产品的可操作性。

附图说明

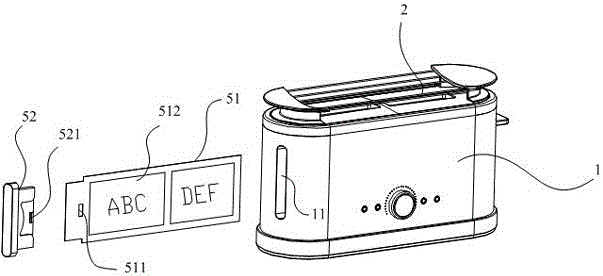

图1为本发明一个实施例的烘培多士炉结构分解图；

图2为本发明烘培多士炉的限位支撑组件一种实施方式的结构示意图；

图3为本发明烘培多士炉一个实施例的结构示意图一；

图4为本发明烘培多士炉一个实施例的结构示意图二；

图5为本发明烘培多士炉一个实施例的结构示意图三；

图6为本发明烘培多士炉限位支撑组件另一种实施方式的结构示意图；

图7为图6的A处局部放大图。

具体实施方式

下面结合附图和具体实施方式对本发明的技术方案作进一步详细的说明，本实施例以烤图板插入端作为前端，与插入端对应侧为后端，左右依次按照此方向标准排列。

本发明提出一种烘培多士炉的实施例，如图1-图7所示，包括有壳体1、设置在壳体1内的烘焙室2，所述烘焙室2侧壁内设置有用于对面包片4加热的加热元件3，还包括设置于加热元件3和面包片4之间的烤图组件5，所述烤图组件5可抽拉的设置在所述烘焙室2内，所述烘焙室2内设置有用于对所述烤图组件5限位支撑的限位支撑组件6。

本实施例中提出一种烘培多士炉，可实现对面包片4进行烤图，使烘烤出来的面包片4呈现出多种不同的烘烤颜色和图案，增加趣味性。其对面包片4进行烘烤时主要通过加热元件3实现，优选的，加热元件3设置在烘培室2的侧壁内部，从外侧看去无法观看到加热元件3，实现了加热元件3的隐藏式设置，整体美观性增强。面包片4相应的设置在烘培室2内部，在面包片4与加热元件3间设置烤图组件5，优选的，加热元件3和烤图组件5和面包片4三者之间为一一相对设置，在进行烤面包片4时，主要通过加热元件3发热将热量传递给烤图组件5，烤图组件5接收到加热元件3传递的热量后再通过热传导原理将图案烘烤在面包片4上实现烤图的功能。

优选的，烤图组件5包括烤图板51和把手52，烤图板51与把手52可拆卸式连接。烤图板51上主要用于放置对面包片4进行烤图的图案，把手52与烤图板51固定，通过抽拉把手52实现烤图板51的抽拉。

本实施例中的烤图组件5可以抽拉式的设置在烘培室2内，这样可以通过将烤图组件5中的烤图板51抽出，根据用户的实际烤图需求将烤图板51上的烤图图案512进行更换，满足用户多种不同烤图图案512的使用需求。

同时，烤图组件5采用抽拉式的设置方式，还可以实现烤图时面包片4和烤图板51的分离，有效的避免了现有技术中存在的在进行烤图时需要面包片4和烤图板51同时放入或取出进行烤图而导致的用户在取出烤图时高温烫伤、使用操作性差的问题。通过本实施例中的烘培多士炉烤图时，将面包片4设置在烘培室2内，将烤图组件5推入到烘培室2内，使烤图组件5中的烤图板51对应和面包片4位置相对，然后进行烤图即可。烤图完成后，可通过将烤图组件5抽拉出来，将面包片4单独取出即可，这样则不会因为高温的烤图板51烫伤用户，提高了用户的可操作性。当然，由于本实施例中采用的烤图板51和把手52的可拆卸连接，可实现烤图板51和把手52的分离，在不使用烤图板51时，可将烤图板51拆卸下来；在使用烤图板51时将烤图板51和把手52连接固定即可。

为实现整个烘培多士炉整体的美观性，在壳体1上设置有把手槽11，把手52通过弹性卡扣按压固定在把手槽11内，在使用烤图板51时，通过把手52与把手槽11的配合，将烤图板51推入到烘培室2内，使其从外侧无法观看到内部的烤图板51结构，实现了烤图板51的隐匿式设计；在不使用烤图板51时，将烤图板51和把手52拆卸分开，同时对应将把手52按压在把手槽11内，把手52的外侧面与壳体1平齐，不会因把手槽11外漏而影响整体美观性。

进一步的，所述烤图板51上设置有烤图扣511，所述把手52上对应设置有与所述烤图扣511配合的卡接扣521。通过烤图扣511和卡接扣521结构实现两者的卡接，除采用本实施例中的卡扣结构还可以采用卡环和卡凸配合或者可参照现有技术中常用的卡拆卸式连接方式，在此不做一一赘述。

优选的，所述烘焙室2内至少设置有一个烘焙腔21，所述烤图板51上设置有至少一个烤图图案512，烤图图案512与烤图板51为可拆卸式连接，所述烤图图案512与所述烘培腔21一一对应设置。可通过在烤图板51上设置一个或多个烤图图案512的方式使其实现在一个面包片4或多个面包片4上同时具有至少一种烤图图案512的功能，增强了趣味性。

进一步的，所述烘培室2一端设置有用于插入所述烤图板51的长槽22。烤图板51沿长槽22开口插入到烘培室2内，长槽22的高度大于烤图板51的高度，实现烤图板51的自由抽拉。

进一步的，烤图板51设置在烘培室2内对面包片4进行烤图时主要通过一组限位支撑组件6来实现对其的限位和支撑固定作用。

本实施例中限位支撑组件6的一种实施方式为：限位支撑组件6包括分别设置在烤图板51上端的第一限位支撑组件61、烤图板51下端的第二限位支撑组件62和设置在第一限位支撑组件61和第二限位支撑组件62之间的第三限位组件63。

通过第一限位支撑组件61主要实现对烤图板51向上运动方向的限制和对烤图板51的支撑作用，第二限位支撑组件62主要用于对烤图板51向下运动方向的限制和对烤图板51的支撑；第三限位组件63主要用于对烤图板51左右运动方向进行限位，防止烤图板51左右晃动。

优选的，所述第三限位组件63沿所述烤图板51的高度方向上至少设置有一组。可以根据实际需求对应设置2组或者3组，在此不做具体限制。

优选的，所述第一限位支撑组件61包括第一限位导向轨611和设置在所述烘焙室2两端用于插装所述第一限位导向轨611的第一紧固孔612；第一限位导向轨611两端对应插装在烘培室2的两端的第一紧固孔612内，同时第一限位导向轨611在烤图板51进行推入时还起到导向作用，使烤图板51沿其插入，防止烤图板51插装过程中出现偏离。同样的，第二限位支撑组件62包括第二限位导向轨621和设置在所述烘焙室2两端用于插装所述第二限位导向轨621的第二紧固孔622；第三限位组件63包括设置在第三限位导向轨631和设置在烘焙室2两端用于插装所述第三限位导向轨631的第三紧固孔632。第二限位导向轨621和第三限位导向轨631的设置连接方式和作用与第一限位导向轨611的相同，在此不做一一赘述。

本实施例中限位支撑组件6的另一种实施方式为：限位支撑组件6包括设置在烤图板51上端的上U型限位支撑导轨64、下端的下U型限位支撑导轨65和用于插装所述上U型限位支撑导轨64和下U型限位支撑导轨65的U型插槽66， 所述U型插槽66对应开设在所述烘焙室2的两端，所述U型插槽66的形状对应的和所述上U型限位支撑导轨64、下U型限位支撑导轨65的形状相适配。

U型插槽66设置在烘培室2的两端，在烘培室2每端的上方和下方均设置有1个，主要用于插装位于上端的上U型限位支撑导轨64和位于下端的下U型限位支撑导轨65，烤图板51可沿上U型限位支撑导轨64和下U型限位支撑导轨65插入到烘培室2内，由于上U型限位支撑导轨64和下U型限位支撑导轨65的U型结构也可满足对烤图板51左右、上下方向的完全限位。

当然，本实施例中的限位支撑组件6还可以采用如下设置方式，包括垂直设置在所述烘培室2底面上的至少2个竖向导轨和设置在烘培室2上用于插装所述竖向导轨的插装孔。

以上实施例仅用以说明本发明的技术方案，而非对其进行限制；尽管参照前述实施例对本发明进行了详细的说明，对于本领域的普通技术人员来说，依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或替换，并不使相应技术方案的本质脱离本发明所要求保护的技术方案的精神和范围。
