本发明涉及家具领域，尤其涉及一种通风椅。

背景技术：

炎炎夏季，您是否常常面临这样的尴尬：长期久坐，臀部与后背会有湿热等不舒适的感受。虽然有空调，但身体与座椅紧密接触，且空气不流通，座椅不透气，影响工作学习的舒适性不说，严重的甚至还会引起毛囊炎、湿疹、疖疮、痔疮等疾病。

随着人们对身体健康的重视，越来越多的人加入到开发透气、通风性好的座椅。在古代，我国就有了藤椅这样的透气性及其良好的座椅，但是藤椅主要依靠人工编制，人力成本较高，而且由于主要材料是藤条，在一处藤条损坏之后，会影响整个藤椅的坚固性，并且重量较重，不便于搬运。还有一些椅子是通过在与人体接触的座板和靠背上设置透气孔来实现透气通风效果的，但是存在效果差的问题。

中国专利公告号为CN2693093Y的文献中公开了一种多功能空调椅，包括椅子本体，椅子本体的座板及靠背均为弧形通风板，坐板的下方及靠背板的背部分别设有可前后滑动、上下滑动的风扇，靠枕的背部及靠背还设有电热垫。该专利通过在椅子本体周围设置风扇实现通风效果，但是由于风扇是设置在椅子本体的周围会占用较多的空间，并且容易被使用者碰到导致损坏。

现在急需一种透气通风效果好、不需要占用椅子本体的周围空间的通风椅。

技术实现要素：

本发明针对现有技术中椅子通风效果差、需要占用椅子本体的周围空间的技术问题，提供了一种透气通风效果好、不需要占用椅子本体的周围空间的通风椅。

本方案中的通风椅，包括：

椅架，椅架包括椅腿部分、椅框部分和椅背部分，椅框部分固定在椅腿部分上，椅背部分固定在椅框部分上；

座板，座板固定在椅框部分上，座板的内部设有第一夹层，座板的内部设有隔板，隔板将第一夹层分隔成至少一个截面形状为矩形、整体形状为长条形的第一空腔，座板下表面设有连接口，连接口与第一空腔连通，连接口处设有喇叭状的进气管，进气管的小端与连接口连通；

背板，背板固定在椅背部分上，背板的内部设有第二夹层，背板的内部设有挡板，挡板将第二夹层分隔成数量与第一空腔相等的截面形状为矩形、整体形状为长条形的第二空腔，第二空腔的上端与外界连接；

连接管，连接管的数量与第一空腔的数量相等，连接管分别连通第一空腔和第二空腔；

座板的上表面和背板与使用者接触的表面上均设有透气孔。

本发明具有如下技术效果：在使用时，使用者的臀部与座板相接触、背部与背板相接触，臀部和背部分别对第一空腔内的空气和第二空腔内的空气进行加热，空气受热膨胀并且会逐渐上升，最终从第二空腔的上端排出。在热空气从第二空腔上端排出的过程中，第一空腔和第二空腔内的压强会减小，外部的空气会通过进气管，然后通过连接口进入到第一空腔中。然后经过第二空腔最后被排出，形成一个稳定的风道。在空气流动的过程中会带走使用者臀部与背部的热量。使用者臀部与背部的温度越高，空气流动的速度越快，通风效果越明显，带走的热量越多。只有当第一空腔和第二空腔内部的温度与外界环境的温度一致时，空气才会停止流动，达到平衡。

使用者只要与座板和背板相接触，第一空腔和第二空腔内的温度就要高于环境温度，就会有空气流动进行辅助散热。

在外界的空气经过喇叭状的进气管进入第一空腔内时，空气经过进气管时，会由于进气管呈喇叭状而被的压缩，即流经进气管的空气的压强会发生变化，空气在压缩过程中会释放热量，释放的热量会传递到进气管的管壁上。然后空气从进气管流出后压强会变小，即压缩空气被释放，压缩空气在释放的过程中会吸收热量，即空气从进气管流出后温度会降低。通俗的讲，就像人用嘴哈气，哈出的空气温度较高；用嘴吹气，吹出的气体温度较低。

经过进气管进入第一空腔的温度较低（与环境温度相比），能够更好的对使用者的臀部和背部进行散热。座板和背板上的透气孔在第一空腔和第二空腔内的空气在流动时，第一空腔和第二空腔内的压强会发生变化，会存在两种情况。第一种情况，第一空腔和第二空腔内的空气流动速度过快（压强较低），会通过透气孔将外界的空气吸入到第一空腔和第二空腔中，这样进一步降低使用者臀部和背部的温度。

本发明与现有技术相比，喇叭状的进气管会降低进入第一空腔和第二空腔内空气的温度，使用者的臀部与背部使得第一空腔和第二空腔内的温度升高会使得空气流动，空气流动会带走使用者的臀部和背部的热量，座板和背板上的连接孔会吸入一部分空气，使得与座板接触的臀部和与背板接触的背部的热量被流动的空气带走，进一步使得使用者臀部和背部的温度降低。

在实际实验中，环境温度为25℃，实验者静坐在普通的座椅上半小时，经温度传感器测量，在静坐前，实验者的体温为37℃，座板表面温度（与人体接触部分）为36℃、背板表面温度（与人体接触部分）为33℃。在同样条件下，实验者在本发明上静坐半小时，经温度传感器测量，座板表面温度（与人体接触部分）为31℃、背板表面温度（与人体接触部分）30℃。通过对比试验发现，在不安装其他降温装置的情况下，有效的降低了座板和背板的表面温度。

进一步，进气管内设有电风扇，电风扇安装在进气管的较大端。一方面将电风扇安装在座板的下表面不易被使用者碰到；另一方面增加进气管的进风量，降低进入到第一空腔内空气的温度。

进一步，第一空腔和第二空腔的截面形状均为正方形。在边长相等的情况下，正方形可增大通过第一空腔和第二空腔内空气的流量。

进一步，背板上设有可将第二空腔分别密封的封堵塞，封堵塞与背板之间设有连接绳，连接绳将封堵塞呈一排吊接在背板上。在不使用封堵塞时，封堵塞吊接在背板上，可起到装饰、美观的作用；在使用封堵塞将第二空腔的上端密封后，电风扇向第一空腔中吹入空气，第一空腔和第二空腔内的压强增大，空气会穿过透气孔流出，在空气穿过透气孔的过程中，可对使用者的臀部和背部进行吹拂，起到通风的效果。

进一步，连接管交错排列在座板的下表面。连接管交错排列可避免因连接管较大端相互影响、不便安装的情况出现。

进一步，透气孔的直径为2-6mm。透气孔的直接过小，透气性较低，透气孔的直径过大，第一空腔、第二空腔与外界不能形成压强差，空气不能形成良好的流动。

进一步，隔板和挡板的厚度相等，均为2-6mm。隔板和挡板的厚度太薄，会降低背板和座板的强度，隔板和挡板的厚度太厚，会影响第一空腔和第二空腔的通风量。

附图说明

图1为本发明实施例1的结构示意图；

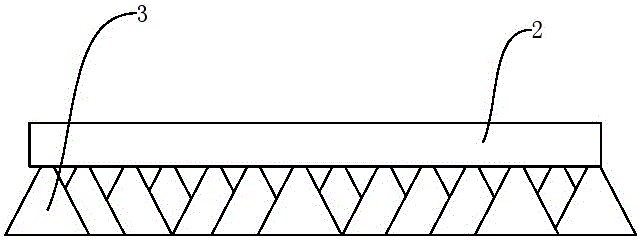

图2为图1中座板的正视图；

图3为图2中座板的仰视图；

图4为本发明实施例2中连接管的侧剖图；

图5为图4的仰视图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：椅腿部分11、椅框部分12、椅背13、座板2、隔板21、第一空腔23、进气管3、电风扇31、背板4、连接管5。

实施例1

基本如图1所示，通风椅，包括：

椅架，椅架包括椅腿部分11、椅框部分12和椅背部分13，椅框部分12焊接固定在椅腿部分11上，椅背部分13焊接固定在椅框部分12上；

座板2，座板2通过螺栓固定在椅框部分12上，座板2的内部设有第一夹层，座板2的内部设有隔板21，隔板21将第一夹层分隔成13个截面形状为正方形、整体形状为长条形的第一空腔23，座板2下表面设有连接口，连接口与对应第一空腔23连通，连接口处设有喇叭状的进气管3，进气管3的较小端与连接口连通；

背板4，背板4通过螺栓固定在椅背部分13上，背板4的内部设有第二夹层，背板4的内部设有挡板，挡板将第二夹层分隔成数量与第一空腔23相等的截面形状为正方形、整体形状为长条形的第二空腔，第二空腔的上端口与外界联通；

连接管5，连接管5的数量与第一空腔23的数量相等，连接管5分别连通第一空腔23和第二空腔，连接管5交错排列在座板2的下表面；

座板2的上表面和背板4与使用者接触的表面上均设有透气孔，透气孔的直径为5mm，隔板21和挡板的厚度相等，均为5mm。

具体使用时：在使用时，使用者的臀部与座板2相接触、背部与背板4相接触，臀部和背部分别对第一空腔23内的空气和第二空腔内的空气进行加热，空气受热膨胀并且会逐渐上升，最终从第二空腔的上端排出。在热空气从第二空腔上端排出的过程中，第一空腔23和第二空腔内的压强会减小，外部的空气会通过进气管3，然后通过连接口进入到第一空腔23中。然后经过第二空腔最后被排出，形成一个稳定的风道。在空气流动的过程中会带走使用者臀部与背部的热量。使用者臀部与背部的温度越高，空气流动的速度越快，通风效果越明显，带走的热量越多。只有当第一空腔23和第二空腔内部的温度与外界环境的温度一致时，空气才会停止流动，达到平衡。

使用者只要与座板2和背板4相接触，第一空腔23和第二空腔内的温度就要高于环境温度，就会有空气流动进行辅助散热。

在外界的空气经过喇叭状的进气管3进入第一空腔23内时，空气经过进气管3时，会由于进气管3呈喇叭状而被的压缩，即流经进气管3的空气的压强会发生变化，空气在压缩过程中会释放热量，释放的热量会传递到进气管3的管壁上。然后空气从进气管3流出后压强会变小，即压缩空气被释放，压缩空气在释放的过程中会吸收热量，即空气从进气管3流出后温度会降低。通俗的讲，就像人用嘴哈气，哈出的空气温度较高；用嘴吹气，吹出的气体温度较低。

实施例2

与实施例1相比，不同之处在于，进气管3内设有电风扇31，电风扇31安装在进气管3的较大端。一方面将电风扇31安装在座板2的下表面不易被使用者碰到；另一方面增加进气管3的进风量，降低进入到第一空腔23内空气的温度。

实施例3

与实施例2相比，不同之处在于，背板4上设有可将第二空腔分别密封的封堵塞，封堵塞与背板4之间设有连接绳，连接绳将封堵塞呈一排吊接在背板4上。在不使用封堵塞时，封堵塞吊接在背板4上，可起到装饰、美观的作用；在使用封堵塞将第二空腔的上端密封后，电风扇31向第一空腔23中吹入空气，第一空腔23和第二空腔内的压强增大，空气会穿过透气孔流出，在空气穿过透气孔的过程中，可对使用者的臀部和背部进行吹拂，起到通风的效果。

实施例4

与实施例4相比，不同之处在于，座板2上设有两个转向相反卷轴，卷轴固定在底框4上，卷轴上分别设有一卷清洁纸。由于经期的女性易发生侧漏现像，极为不雅，女性坐下时尽量将自己的中心与两卷轴之间的中心靠近，女性起身时，两卷轴自动转动将带有污物的清洁纸自动翻转，不让其他人看到污物的存在。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
