一种橱柜用拉篮的制作方法

本发明属于厨具技术领域，尤其涉及一种橱柜用拉篮。

背景技术：

现有技术下，拉篮作为一种常用的家具收纳产品，普遍应用于橱柜，衣柜，浴室，家具使用，拉篮能提供较大的储物空间，而且可以合理地利用橱柜里面的空间，使各种物品和用具各得其所。

目前的拉篮作为焊接制成，其不但不方便携带，体积大，一体式设计，运输成本和仓储成本较高，而且放置空间受到限制，无法调节储物空间，实用性强大大降低，同时框体内容易出现积水状况。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种橱柜用拉篮，具有结构简单，储存空间灵活多变，便于对清洗后的餐具进行排水，使得餐具自然晾干，实用性强的优点。

为了解决上述技术问题，本发明采用如下技术方案：

一种橱柜用拉篮，包括框体，其特征在于：框体中设有底板，底板设有间隔条，相邻两根间隔条之间形成通孔，框体的底部设有接水槽，接水槽设于通孔的下方；框体的内壁处设有限位凸起，框体中设有第一放置盒和第二放置盒，第一放置盒和第二放置盒置于底板上，第二放置盒抵住限位凸起，第一放置盒设有放碗槽，第二放置盒设有第一隔板和第二隔板，第一隔板和第二隔板交叉设置；该拉篮具有结构简单，储存空间灵活多变，便于对清洗后的餐具进行排水，使得餐具自然晾干，实用性强的优点。

进一步，框体的前端设有提篮把手，提篮把手设有凹槽，可在提篮把手的凹槽中施力，便可取出框体，方便将接水槽从框体的底部拆除，将接水槽中的水倾倒，保持框体的干燥。

进一步，框体的前端设有连接块，连接块的端部设有挡板，在将框体设置在橱柜中时，挡板起到保护作用，防止框体的外部与橱柜碰撞而导致框体出现变形现象。

进一步，框体的两侧对称设有滑槽，实现框体滑动在橱柜上。

进一步，第二隔板卡紧于第一隔板的底部，第一隔板的顶面与第二放置盒的顶面齐平，根据用户需求选择相应的第一隔板和第二隔板，方便设置第一隔板和第二隔板，使得第二放置盒得到放置区域的划分，储存空间灵活多变。

进一步，第一隔板和第二隔板之间相互交叉垂直设置，提高了第二放置盒整体的美观性。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明将部分小碗放置在第一放置盒的放碗槽中，将筷子及勺子等餐具放置在第二放置盒中，将部分大碗直接放置在空置的底板上，进行功能区分，方便整理餐具，使得餐具放置井然有序。本发明依靠框体内壁处的限位凸起横向限位第一放置盒和第二放置盒，当在第一放置盒和第二放置盒上竖向施力时，便可取出第一放置盒和第二放置盒，进行清洗；而且第二放置盒中设有第一隔板和第二隔板，第一隔板和第二隔板交叉设置，第二放置盒依靠第一隔板和第二隔板进行进一步空间划分，根据用户需求选择相应的第一隔板和第二隔板，方便设置第一隔板和第二隔板，使得第二放置盒得到放置区域的划分，储存空间灵活多变。

本发明在框体中设置底板，底板设有间隔条，相邻两根间隔条之间形成通孔，框体的底部设有接水槽，底板上刚清洗好的餐具的水顺着通孔排入到接水槽中，当将框体从橱柜中取出时，对接水槽中的水进行倾倒，保持框体的干燥，使得餐具自然晾干。

本发明具有结构简单，储存空间灵活多变，便于对清洗后的餐具进行排水，使得餐具自然晾干，实用性强的优点。

附图说明

下面结合附图对本发明作进一步说明：

图1为本发明一种橱柜用拉篮的结构示意图；

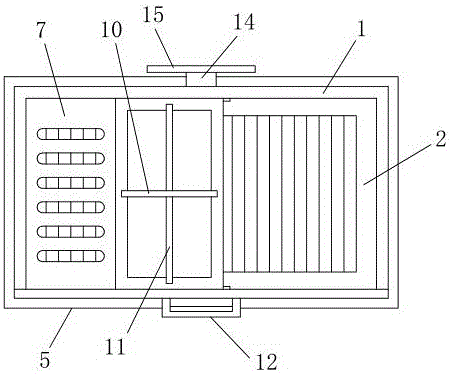

图2为图1的俯视图；

图3为本发明中框体的结构示意图；

图4为本发明中第一放置盒的结构示意图；

图5为本发明中第二放置盒的结构示意图。

具体实施方式

如图1至图5所示，为本发明一种橱柜用拉篮，包括框体1，框体1中设有底板2，底板2设有间隔条3，相邻两根间隔条3之间形成通孔4。框体1的底部设有接水槽5，接水槽5设于通孔4的下方。

框体1的内壁处设有限位凸起6，框体1中设有第一放置盒7和第二放置盒8，第一放置盒7和第二放置盒8置于底板2上，第二放置盒8抵住限位凸起6。第一放置盒7设有放碗槽9，放碗槽9用于放置小型碗。第二放置盒8设有第一隔板10和第二隔板11，第一隔板10和第二隔板11交叉设置。第二隔板11卡紧于第一隔板10的底部，第一隔板10的顶面与第二放置盒8的顶面齐平，根据用户需求选择相应的第一隔板10和第二隔板11，方便设置第一隔板10和第二隔板11，使得第二放置盒8得到放置区域的划分，储存空间灵活多变。第一隔板10和第二隔板11之间相互交叉垂直设置，提高了第二放置盒8整体的美观性。

框体1的前端设有提篮把手12，提篮把手12设有凹槽13，可在提篮把手12的凹槽13中施力，便可取出框体1，方便将接水槽5从框体1的底部拆除，将接水槽5中的水倾倒，保持框体1的干燥。框体1的前端设有连接块14，连接块14的端部设有挡板15，在将框体1设置在橱柜中时，挡板15起到保护作用，防止框体1的外部与橱柜碰撞而导致框体1出现变形现象。框体1的两侧对称设有滑槽16，实现框体1滑动在橱柜上。

本发明将部分小碗放置在第一放置盒7的放碗槽9中，将筷子及勺子等餐具放置在第二放置盒8中，将部分大碗直接放置在空置的底板2上，进行功能区分，方便整理餐具，使得餐具放置井然有序。本发明依靠框体1内壁处的限位凸起6横向限位第一放置盒7和第二放置盒8，当在第一放置盒7和第二放置盒8上竖向施力时，便可取出第一放置盒7和第二放置盒8，进行清洗；而且第二放置盒8中设有第一隔板10和第二隔板11，第一隔板10和第二隔板11交叉设置，第二放置盒8依靠第一隔板10和第二隔板11进行进一步空间划分，根据用户需求选择相应的第一隔板10和第二隔板11，方便设置第一隔板10和第二隔板11，使得第二放置盒8得到放置区域的划分，储存空间灵活多变。本发明在框体1中设置底板2，底板2设有间隔条3，相邻两根间隔条3之间形成通孔4，框体1的底部设有接水槽5，底板2上刚清洗好的餐具的水顺着通孔4排入到接水槽5中，当将框体1从橱柜中取出时，对接水槽5中的水进行倾倒，保持框体1的干燥，使得餐具自然晾干。本发明具有结构简单，储存空间灵活多变，便于对清洗后的餐具进行排水，使得餐具自然晾干，实用性强的优点。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。
