一种手动淘米器的制作方法

本发明涉及一种淘米器的技术领域，尤其涉及一种手动淘米器的技术领域。

背景技术：

现有的淘米装置一般通过手直接进行淘米，然后在进行滤水。但是在冬天经常触碰水会造成手容易生冻疮，同时，反复用手进行淘米，容易对洗完的米进行二次污染。

技术实现要素：

针对上述不足，本发明的目的是提供一种手动淘米器。

为了达到上述目的，本发明采用以下技术方案：

一种手动淘米器，其中，包括：

圆筒形外壳，所述圆筒形外壳的外表面的下侧开有一第一通孔；所述圆筒形外壳内的圆形的底部的中心线上安装有一圆柱体，所述圆柱体上套有一扭转弹簧；

淘米内胆，所述淘米内胆包括一圆筒形的内胆和一圆柱形的拉绳存放部，所述拉绳存放部安装于所述内胆内的圆形的底部的中间位置，并且所述拉绳存放部的中心线与所述内胆的中心线重合；所述淘米内胆的外侧面开有一贯通的第二通孔；所述内胆的底部开有一圆形的凹槽，所述凹槽贯通至所述拉绳存放部；所述淘米内胆安装于圆筒形外壳内，所述凹槽的位置正对于所述圆柱体；

拉绳，所述拉绳放置于所述拉绳存放部内，并且所述拉绳通过所述拉绳存放部的一出口、所述第二通孔和所述第一通孔至所述圆筒形外壳外；

若干密封垫，所述密封垫安装于所述淘米内胆的第二通孔周围。

上述一种手动淘米器，其中，所述拉绳存放部内有一圆柱，所述拉绳一端与所述圆柱固定，并且所述拉伸绕于所述圆柱上，所述拉绳的另一端穿过所述拉绳存放部的一出口、所述第二通孔和所述第一通孔至所述圆筒形外壳外。

上述一种手动淘米器，其中，所述圆筒形外壳边缘上安装有一上盖，所述上盖通过一转轴转动连接与所述圆筒形外壳边缘，并且所述上盖可盖于所述圆筒形外壳。

上述一种手动淘米器，其中，所述上盖的尺寸与所述圆筒形外壳的开口的尺寸相一致。

上述一种手动淘米器，其中，所述淘米内胆与所述圆筒形外壳可拆卸式连接。

上述一种手动淘米器，其中，所述圆筒形外壳的底部为两铰接的半圆形翻折板。

用以上技术方案，能够达到如下有益效果：

本发明的拉绳可以通过拉出绳子，使淘米内胆旋转，通过旋转使置于淘米内胆内的米进行清洗。

本发明内装有的扭转力矩可以使拉绳拉完后，淘米内胆反向旋转，更好的清洗米，同时回复了拉绳，使用者可再次拉拉绳。

本发明的圆筒形外壳的底部为两铰接的半圆形翻折板，可以翻折一块半圆形翻折板，让水流出圆筒形外壳。

附图说明

图1是本发明的一种手动淘米器的示意图。

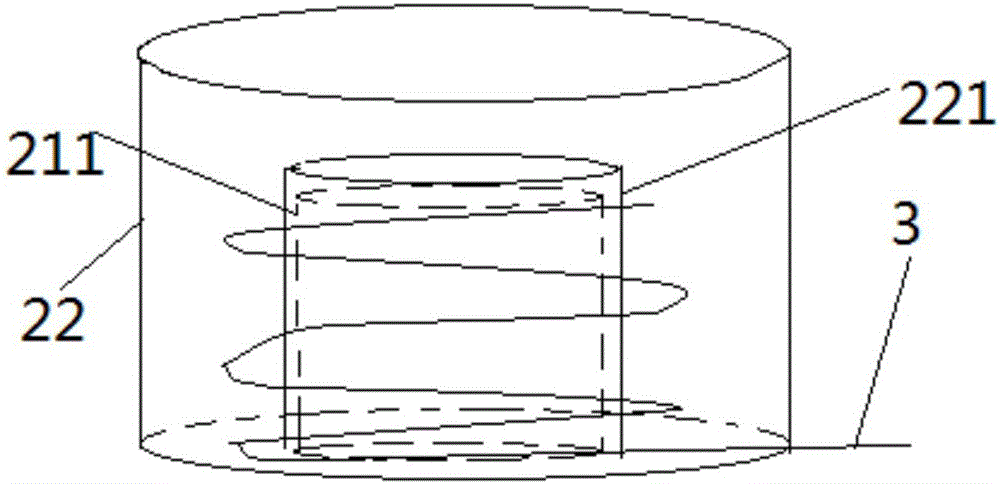

图2是本发明的一种手动淘米器的拉绳存放部的示意图。

附图中：1、圆筒形外壳；11、第一通孔；12、圆柱体；13、扭转弹簧；14、半圆形翻折板；2、淘米内胆；21、内胆；211、凹槽；22、拉绳存放部；221、圆柱；23、第二通孔；3、拉绳；4、密封垫；5、上盖。

具体实施方式

下面结合附图和具体实施例对本发明作进一步说明，但不作为本发明的限定。

图1是本发明的一种手动淘米器的立体图。图2是本发明的一种手动淘米器的拉绳存放部的示意图。请参见图1至图2所示，在一种较佳的实施例中，示出了一种手动淘米器，其中，包括：

圆筒形外壳1，圆筒形外壳1的外表面的下侧开有一第一通孔11；圆筒形外壳1内的圆形的底部的中心线上安装有一圆柱体12，圆柱体12上套有一扭转弹簧13。

淘米内胆2，淘米内胆2包括一圆筒形的内胆21和一圆柱形的拉绳存放部22，拉绳存放部22安装于内胆21内的圆形的底部的中间位置，拉绳存放部22的中心线与内胆21的中心线重合；淘米内胆2的外侧面开有一贯通的第二通孔23；内胆21的底部开有一圆形的凹槽211，凹槽211贯通至拉绳存放部22；淘米内胆2安装于圆筒形外壳1内，凹槽211的位置正对于圆柱体12。

拉绳3，拉绳3放置于拉绳存放部22内，并且拉绳3通过拉绳存放部22的一出口、第二通孔23和第一通孔11至圆筒形外壳1外。

若干密封垫4，若干密封垫4安装于淘米内胆2的第二通孔23周围。

以上所述仅为本发明较佳的实施例，并非因此限制本发明的实施方式及保护范围。

进一步，请参见图2所示，示出了拉绳存放部22内有一圆柱221，拉绳3一端与圆柱221固定，并且拉绳3绕于圆柱221上，拉绳3的另一端穿过拉绳存放部22的一出口、第二通孔23和第一通孔11至圆筒形外壳1外。

进一步，请参见图1所示，示出了圆筒形外壳1边缘上安装有一上盖5，上盖5通过一转轴41转动连接与圆筒形外壳1边缘，并且上盖5可盖于圆筒形外壳1。

进一步，在一种较佳实施例中，上盖5的尺寸与圆筒形外壳1的开口的尺寸相一致。

进一步，在一种较佳实施例中，淘米内胆2与圆筒形外壳1可拆卸式连接。具体的，当上盖5打开后，可将淘米内胆2直接拿出，清洗淘米内胆2和圆筒形外壳1。

进一步，在一种较佳实施例中，淘米内胆2的底部为网格状塑料网。

进一步，在一种较佳实施例中，圆筒形外壳1的底部为两铰接的半圆形翻折板14。

以上所述仅为本发明较佳的实施例，并非因此限制本发明的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本发明说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本发明的保护范围内。
