一种便捷式烧烤炉的制作方法

本发明涉及一种便捷式烧烤炉。

背景技术：

市场上烧烤炉的材质多种多样，而且价格不一，不一定要买贵的，但是铁制的烧烤炉的使用寿命肯定不是很长，因此推荐选择那种不锈钢的，较之铁制的更加坚固耐用，且不容易生锈,根据烧烤炉的尺寸选购,肯定有人觉得便携式越小越好，但是也需要考虑到烧烤人数的因素，因此选购时可根据每次烧烤人数去确定烧烤炉的尺寸，这样才能让每个人都能吃到美味的烧烤。烧烤炉里一般温度都很高，一不小心很可能 就汤到手了，市面上很多烧烤炉烤架的大小不能调整，导致需要靠不同大小的食物的时候很有可能因为接触面积过大，又或者接触面积过小，导致烧烤的不尽人意。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种便捷式烧烤炉，具有结构简单，连接灵活，安全性高，容易移动，整体美观，实用性强的优点。

为了解决上述技术问题，本发明采用如下技术方案：

一种便捷式烧烤炉，包括底座，其特征在于：底座底部设有感应槽，感应槽分布在底座底部的四边，感应槽上设有温度感应器，温度感应器连接在感应槽上略突出于底座，底座上设有盖帽，盖帽上设有翻板，翻板上设有旋转轴，盖帽中心设有烤架，烤架上两边设有第一通孔，烤架中间设有第二通孔，烤架上设有通孔槽，通孔槽上设有隔条，具体使用时，拿起盖帽，可以往底座里放置取火物品，盖帽边缘设有翻板，翻板翻开可以作为桌子使用，用来放置碗筷等物品，增大了其使用面积，底座底部设有温度感应器，可以测出炉里火力的大小，方便人们知道炉里的温度，使其方便的烤不同的食物，烤架上的通孔槽，可以让烤架稳定的放在上面，在不用的时候，还可以取下烤架，方便清洗，该烧烤炉具有结构简单，连接灵活，安全性高，容易移动，整体美观，实用性强的优点。

进一步，通孔槽上设有隔条，隔条可以调整通孔的大小，方便不同大小的食物放在烤架上，实用性强。

进一步，盖帽上设有防火层，避免因为活力过大而使盖帽温度较高烫伤人，安全性高。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明中底座底部设有感应槽，感应槽分布在底座底部的四边，感应槽上设有温度感应器，温度感应器连接在感应槽上略突出于底座，底座上设有盖帽，盖帽上设有翻板，翻板上设有旋转轴，盖帽中心设有烤架，烤架上两边设有第一通孔，烤架中间设有第二通孔，烤架上设有通孔槽，通孔槽上设有隔条，具体使用时，拿起盖帽，可以往底座里放置取火物品，盖帽边缘设有翻板，翻板翻开可以作为桌子使用，用来放置碗筷等物品，增大了其使用面积，底座底部设有温度感应器，可以测出炉里火力的大小，方便人们知道炉里的温度，使其方便的烤不同的食物，烤架上的通孔槽，可以让烤架稳定的放在上面，在不用的时候，还可以取下烤架，方便清洗，通孔槽上设有隔条，隔条可以调整通孔的大小，方便不同大小的食物放在烤架上，盖帽上设有防火层，避免因为活力过大而使盖帽温度较高烫伤人，安全性高，该烧烤炉具有结构简单，连接灵活，安全性高，容易移动，整体美观，实用性强的优点。

附图说明

下面结合附图对本发明作进一步说明：

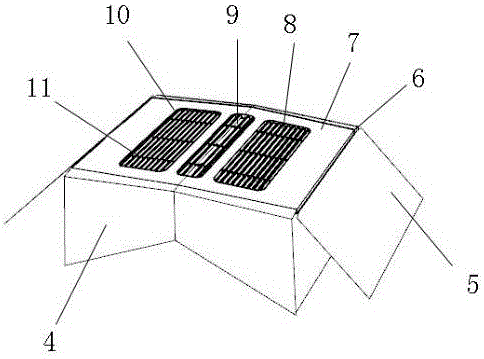

图1为本发明一种便捷式烧烤炉的结构示意图；

图2为本发明中烤架的结构示意图；

图中：1-底座；2-温度感应器；3-感应槽；4-盖帽；5-翻板；6-旋转轴；7-烤架；8-第一通孔8；9-第二通孔9；10-通孔槽10；11-隔条11。

具体实施方式

如图1至图2所示，为本发明一种便捷式烧烤炉，包括底座1，底座1底部设有感应槽3，感应槽3分布在底座1底部的四边，感应槽3上设有温度感应器2，温度感应器2连接在感应槽3上略突出于底座1，底座1上设有翻板5，翻板5上设有翻板，翻板上设有旋转轴6，翻板5中心设有烤架7，烤架7上两边设有第一通孔8，烤架7中间设有第二通孔9，烤架7上设有通孔槽10，通孔槽10上设有隔条11，具体使用时，拿起翻板5，可以往底座1里放置取火物品，翻板5边缘设有翻板，翻板翻开可以作为桌子使用，用来放置碗筷等物品，增大了其使用面积，底座1底部设有温度感应器2，可以测出炉里火力的大小，方便人们知道炉里的温度，使其方便的烤不同的食物，烤架7上的通孔槽10，可以让烤架7稳定的放在上面，在不用的时候，还可以取下烤架7，方便清洗，通孔槽10上设有隔条11，隔条11可以调整通孔的大小，方便不同大小的食物放在烤架8上，翻板54上设有防火层，避免因为活力过大而使翻板54温度较高烫伤人，安全性高，该烧烤炉具有结构简单，连接灵活，安全性高，容易移动，整体美观，实用性强的优点。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。
