一种便携式多功能烧烤装置的制作方法

本发明涉及一种烧烤装置，具体涉及一种便携式多功能烧烤装置。

背景技术：

目前，随着生活水平不断地提高，人们经常选择去户外烧烤作为一种休闲减压的娱乐方式。烧烤设备可以选择租用出游场地上的烧烤炉，但是考虑到出租烧烤炉数量不足租不到和设备的卫生等情况，大多数人只能选择自带烧烤设备。

但现有的烧烤设备规格大小固定，同一个烧烤设备不能够适用于不同人数的情况，人数少时，选择大的烧烤设备会浪费财力和人力，人数多时，小型的烧烤设备又不能满足使用者的烧烤需求，需要根据使用人数量的多少去选择不同型号的烧烤设备。并且现在烧烤设备的功能单一，体型较大且携带极其不便，而且使用后保存时所占空间也比较大，给用户带来诸多不便。

技术实现要素：

为解决上述问题，本发明采用了如下技术方案：

本发明提供一种便携式多功能烧烤装置，其特征在于，具有：抽拉式炉体，包括依次嵌套的外层炉体、中层炉体和内层炉体，外层炉体、中层炉体和内层炉体内分别设置有带漏孔的炭盘，外层炉体的底部设置有沿着长度方向延伸的拉杆槽；拉杆，可滑动地设置在拉杆槽内；以及支架，包括通过限位铰链可转动地安装在外层炉体底部的左支架和通过限位铰链可转动地安装在内层炉体底部的右支架，其中，左支架远离外层炉体的一端安装有滚动轮。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特征：其中，中层炉体靠近外层炉体的竖直方向的边缘上设置有第一限位板，中层炉体靠近内层炉体的竖直方向的边缘上设置有第二限位板。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特征：其中，中层炉体靠近外层炉体的两条水平方向的边缘上设置有第一防脱落扣边，外层炉体与该第一防脱落扣边对应的两条边缘上设置有第一凹槽，内层炉体靠近中层炉体的两条水平方向的边缘上设置有第二扣边，中层炉体与该第二防脱落扣边对应的两条边缘上设置有第二凹槽，抽拉式炉体展开时，第一防脱落扣边扣在第一凹槽内，第二防脱落扣边扣在第二凹槽内，使外层炉体与中层炉体、中层炉体与内层炉体之间的连接稳固。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特征：其中，左侧炉体上设置有炉盖，该炉盖的外层设置有活动把手，内侧设置有放料盒，炉盖内侧底部设置有挂钩，左侧炉体的内侧设有与该挂钩对应的挂钩凹槽。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特证：其中，内层炉体内的炭盘下设置有放炭盒，该放炭盒外侧设置有活动把手，右侧炉体上设置有放炭盒抽拉出口，使放炭盒可以通过活动把手从右侧炉体的侧面被拉出。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特征：其中，拉杆顶端覆有防滑套。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特征：其中，滚动轮上设有防滚动板，右支架远离内层炉体的一端上设有防倾支架底座。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特征：内层炉体的右侧安装有用于展开抽拉式炉体的活动把手。

本发明提供的便携式多功能烧烤装置中，还可以具有这样的特征：炉体和支架均为钢或铁材料制作。

发明作用与效果

根据本发明提供的便携式多功能烧烤装置，由于抽拉式炉体可以伸缩从而改变大小，达到占据空间小便于存放的效果，使用时又能够满足不同使用者数量的烧烤要求，减少了财力的浪费；由于安装了拉杆和滚动轮，从而实现了烧烤装置携带的方便性；由于充分利用空间设置了放料盒、放炭盒，使在有限空间具有了放料、放炭和置物的功能，以更小的体积空间实现了烧烤装置的多功能，达到实现使用者省时省力的效果。

附图说明

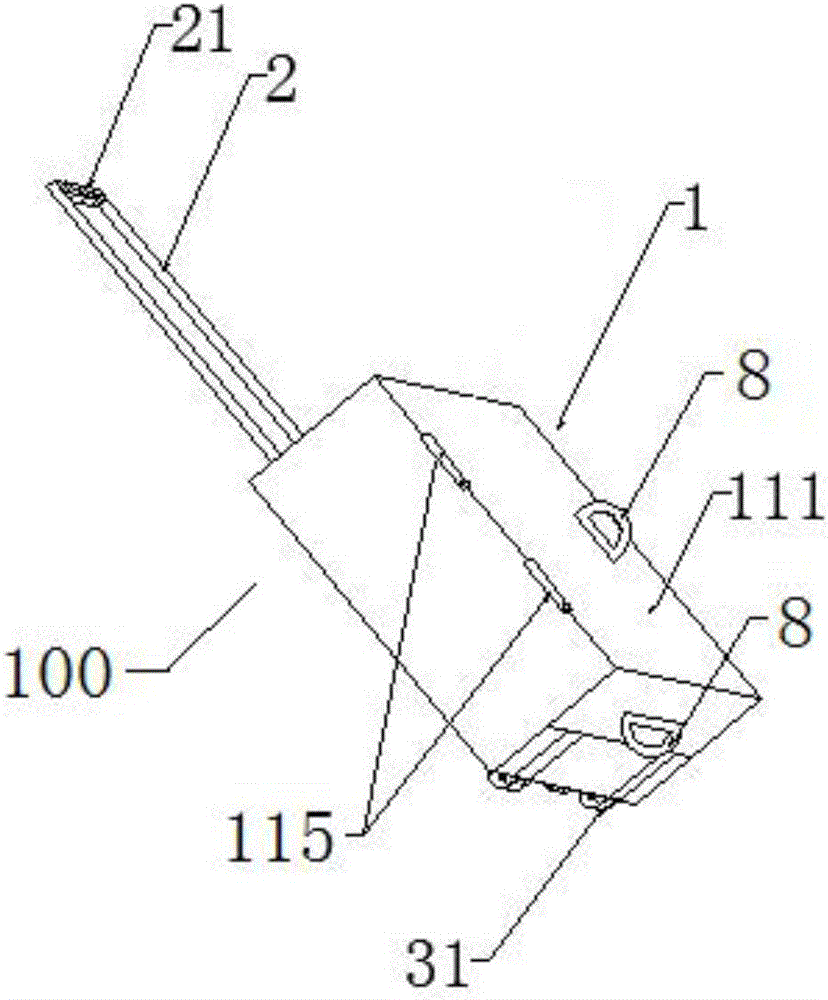

图1是本发明的便携式多功能烧烤装置立体示意图；

图2是本发明的便携式多功能烧烤装置拉杆使用立体示意图；

图3是本发明的便携式多功能烧烤装置展开立体示意图；

图4是本发明的便携式多功能烧烤装置展开俯视示意图；

图5是本发明的便携式多功能烧烤装置底部示意图；

图6是本发明的便携式多功能烧烤装置左支架结构示意图；

图7是本发明的便携式多功能烧烤装置展开主视示意图；

图8是本发明的便携式多功能烧烤装置右视示意图；

图9是本发明的便携式多功能烧烤装置第一防脱落扣边扣槽结构放大示意图；

图10是本发明的便携式多功能烧烤装置展开右视示意图。

具体实施方式

以下结合附图及实施例来说明本发明的具体实施方式。

<实施例>

图1是本发明的便携式多功能烧烤装置立体示意图，图2是本发明的便携式多功能烧烤装置拉杆使用立体示意图，图3是本发明的便携式多功能烧烤装置展开立体示意图；图4是本发明的便携式多功能烧烤装置展开俯视示意图。

如图1、图2、图3及图4所示，本实施例提供的便携式多功能烧烤装置(以下简称烧烤装置)100包括抽拉式炉体1、拉杆2、左支架3、右支架4、炭盘5。

抽拉式炉体1包括依次嵌套的外层炉体11、中层炉体12、内层炉体13，烧烤装置100存放时，呈长方体形状箱子，占据比较小的空间。

图5是本发明的便携式多功能烧烤装置底部示意图。

如图2、图5所示，外层炉体11的底部设置有沿着长度方向延伸的拉杆槽22，拉杆2设置在该拉杆槽22内，拉杆2的顶端覆有防滑套21，使用时可以将拉杆2沿着拉杆槽22拉出，拉着烧烤装置100移动。

内层炉体13远离拉杆2的一端上安装有活动把手8，手握该活动把手8可以将内层炉体13从中层炉体12中抽拉出，从而带动中层炉体12从外层炉体11中抽拉出来，使抽拉式炉体1展开。

图6是本发明的便携式多功能烧烤装置左支架结构示意图；

如图3、图5及图6所示，左支架3的两支臂的一端分别通过限位铰链连接在外层炉体11的底部远离中层炉体12的一端的两侧，该两支臂的另一端分别安装有滚动轮31，该滚动轮31上设置有防滚动板32。烧烤装置100移动时左支架3未支起，滚动轮31使移动更方便。

右支架4的一端通过限位铰链连接在内层炉体11的底部远离中层炉体12的一端中部，右支架4的另一端设有防倾支架底座41。

图7是本发明的便携式多功能烧烤装置展开主视示意图。

如图3、图7所示，烧烤装置100使用时，左支架3、右支架4支起，通过限位铰链和防滚动板32限制左支架3、右支架4向两侧移动，配合防倾支架底座41使烧烤装置100安放更稳定。

图8是本发明的便携式多功能烧烤装置右视示意图。

如图4、图8所示，炭盘5分别设置于外层炉体11、中层炉体12、内层炉体13内，该炭盘5上设置有若干个圆形漏孔。烧烤装置100未展开时，三个炉体中的炭盘5重叠安放，外层炉体11的炭盘5在中层炉体12的炭盘5的上面，内层炉体13的炭盘在中层炉体12的炭盘5的下面，烧烤装置100展开时，炭盘5将抽拉式炉体1的内部空间分为两层，上层为烧烤层51，下层为供氧层52，三个炉体的炭盘5呈梯形依次排列展开。

图9是本发明的便携式多功能烧烤装置第一防脱落扣边扣槽结构放大示意图。

如图3、图4及图9所示，中层炉体12靠近外层炉体11的竖直向的边缘上设置有第一限位板6，中层炉体12靠近内层炉体13的竖直向的边缘上设置有第二限位板7。

中层炉体12靠近外层炉体11的两条水平方向的边缘上设置有一防脱落扣边61，外层炉体11与该第一防脱落扣边61对应的两条边缘上设置有第一凹槽62。内层炉体13靠近中层炉体12的两条水平方向的边缘上设置有第二防脱落扣边71，中层炉体12与该第二防脱落扣边71对应的两条边缘上设置有第二凹槽72。

抽拉式炉体1展开时，第一防脱落扣边61扣在第一凹槽内62，配合第一限位板6，稳固外层炉体11与中层炉体12之间连接同时防止脱落。第二防脱落扣边71扣在第二凹槽72内，配合第二限位板7，稳固中层炉体12与内层炉体13之间的连接同时防止脱落。

图10是本发明的便携式多功能烧烤装置展开右视示意图。

如图3、图10所示，外层炉体11上部通过铰链115安装有炉盖111，在炉盖111的外侧安装有活动把手8，方便打开炉盖111。炉盖111的内侧安装有矩形状的放料盒112，该放料盒112分为若干个个小区域，用于放置不同的调料。

炉盖111的内侧底部设置有挂钩113，外层炉体11内设置有挂钩凹槽114。炉盖111打开后，可以将挂钩113扣接在挂钩凹槽114中，使炉盖111打开后水平放置，展现出放料盒112供使用者使用。

如3、图4及图10所示，内层炉体13内的供氧层52处设置有放炭盒131，放炭盒131的外侧安装有活动把手8。在使用时可以以抽拉方式将该放炭盒131从内层炉体13的侧面拉出。

以下结合附图说明本实施例的便携式多功能烧烤装置100的工作过程。

如图1所示，烧烤装置100存放时，抽拉式炉体1的三个炉体套装在一起，呈长方体形状箱子，占据比较小的空间。

如图2、图5所示，拉杆2的顶端覆有防滑套21，手握拉杆2的顶端沿着拉杆槽22将拉杆2拉出，拉起烧烤装置100配合滚动轮31的滚动，使烧烤装置100移动，方便携带。

如图3、图4及图5所示，使用时，分别支起通过限位铰链连接在外层炉体11的底部远离中层炉体12的一端两侧的左支架3的两支臂，分别关上左支架3的另一端上的滚动轮31上的防滚动板32，使烧烤装置100安放更稳定。

手握内层炉体13远离拉杆2的一端上的活动把手8拉动，使抽拉式炉体1展开。

支起通过限位铰链连接在内层炉体11的底部远离中层炉体12的一端中部的右支架4，右支架4的另一端设有防倾支架底座41，使烧烤装置100安放更稳定。

如图3、图4及图9所示，设置在中层炉体12靠近外层炉体11的竖直向的边缘上的第一限位板6和设置在中层炉体12靠近内层炉体13的竖直向的边缘上的第二限位板7，防止三个炉体之间伸展开时相互脱落。

将第一防脱落扣边61扣在第一凹槽内62，配合第一限位板6，稳固外层炉体11与中层炉体12之间连接同时防止脱落。将第二防脱落扣边71扣在第二凹槽72内，配合第二限位板7，稳固中层炉体12与内层炉体13之间连接同时防止脱落。

如图3、图10所示，通过活动把手8把安装在外层炉体11上部的炉盖111打开，将安装在炉盖111内侧底部的挂钩113扣接在设置在外层炉体11内的挂钩凹槽114中，使炉盖111打开后水平放置。将不同调料放置于安装在炉盖111内侧的矩形状的放料盒112的若干个小区域内，供使用者使用。

如图4、图8所示，烧烤装置100展开后，设置于外层炉体11、中层炉体12、内层炉体13内的带有圆形漏孔的炭盘5，呈梯形排列展开，将抽拉式炉体1的内部空间分为上下两层，上层为烧烤层51，下层为供氧层52。

如3、图4及图10所示，在内层炉体13的侧面使用活动把手8将设置在内层炉体13内供氧层52处的放炭盒131拉出，取出里面的炭，按需要放置在炭盘5的上方烧烤层51内，点燃炭后开始烧烤。

实施例作用与效果

根据本实施例的便携式多功能烧烤装置，由于三个炉体可以伸缩套装从而改变烧烤装置的大小，达到占据空间小便于存放的效果，使用时又能够满足不同使用者数量的烧烤要求，减少了财力的浪费；由于安装了拉杆和滚动轮，从而实现了烧烤装置携带的方便性；由于充分利用空间设置了放料盒、放炭盒，使在有限空间具有了放料、放炭和置物的功能，以更小的体积空间实现了烧烤装置的多功能，达到让使用者省时省力的效果。
