密封门的制作方法

本发明涉及与门窗有关的特殊设备或措施领域。

背景技术：

现有的门多为单边铰接在门框上的侧开门，并在远离合页的一边上设有转动式的门锁，转动式门锁包括面板组件、锁芯、锁孔和可转动的执手，通过面板组件将门锁固定在门上，执手转动连接在面板组件上，执手上还设有方芯，方芯连接至锁芯，转动执手即可通过方向带动锁芯转动，将锁芯转入锁孔即可锁门，将锁芯从锁孔抽出即可开门，十分方便。

但在寒冷的冬天，尤其是在多风的北方，冷空气将从门边的缝隙中吹入室内，室内的热空气也将会从缝隙中漏出，这些漏风的情况都不利于室内的保温。

技术实现要素：

本发明意在提供一种密封门，以增加门的密封性，避免从门边的缝隙漏风。

本方案中的密封门，包括门框、门扇和转动式的门锁，门扇的一个侧边铰接在门框上，门锁安装在门扇上远离被铰接侧边的一边上；所述门扇的每条边上均设有气囊，气囊上连通有导管和放气阀；所述门锁包括执手和方芯，方芯连接在执手上，方芯包括圆柱段和离合段，离合段上设有键，方芯上滑动连接有离合套，离合套呈圆筒状，离合套外周上同轴地固定有外齿圈，离合套内壁上开有与键配合的键槽，离合套上还设有推杆；所述门扇内部还设有气筒，气筒上设有推柄和出气口，推柄上连接有能与外齿圈配合的齿条，所述出气口连接至所述导管。

本方案的技术原理及有益效果为：在不需要密封门边的缝隙时，推动推杆，使离合套置于方芯的圆柱段上，在转动执手的时候不会带动方芯转动。

在需要密封门边的缝隙时，将门关上后，推动推杆，使离合套置于离合段上，即离合段上的键置于离合套内壁上的键槽中，且此时离合套外周上的外齿圈与活塞上的齿条啮合，此时转动执手时将带动离合套和外齿圈转动，外齿圈驱动齿条和推柄往复运动，推柄推动气筒反复多次打气，气体从导管被打入气囊中，气囊从门边上膨胀起来，填充在门边的缝隙中，将缝隙密封，从而避免从缝隙漏风。不需要密封时，打开放气阀放出气囊内的气体，气囊变瘪，拉动推杆将离合套退至方芯的圆柱段，即可转动执手进行正常的开关门。

进一步，所述气囊的数量为四个，门扇的每一个门边上各有一个气囊。使每个门边的气囊相互独立，即便是一个破裂也不会影响到其他气囊而使其他气囊也变瘪。

进一步，所述门边内开有容纳槽，气囊容纳在容纳槽内。在气囊处于干瘪状态时，气囊收纳于容纳槽内，避免气囊影响门扇的正常启闭。

进一步，所述出气口处设有单向阀。使得打气筒的气体只能从打气筒中进入气囊中，避免气囊从打气筒漏气。

进一步，所述键为平键。利于离合套在离合段上滑动。

进一步，所述门扇内开有滑槽，所述齿条滑动连接在滑槽中。滑槽具有导向作用，防止外齿圈在运动的过程中跑偏而影响正常使用。

附图说明

图1为本发明实施例密封门的结构示意图；

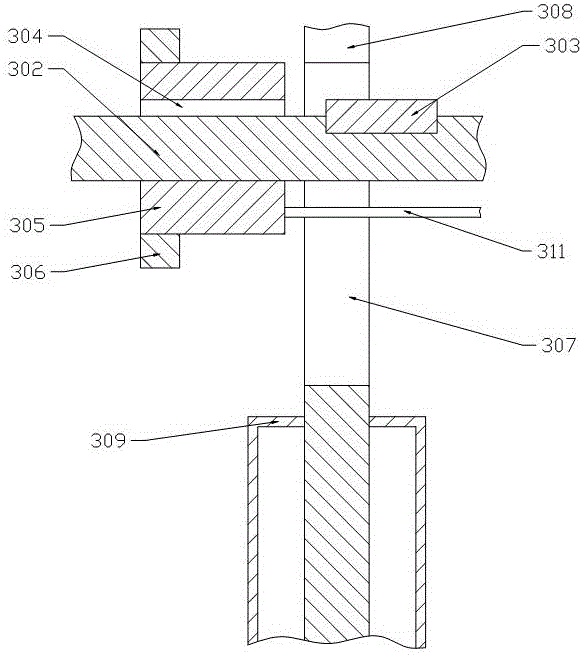

图2为门锁与气筒的连接结构示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：门框1、门扇2、门锁3、气囊201、导管202、执手301、方芯302、平键303、键槽304、离合套305、外齿圈306、齿条307、滑槽308、气筒309、单向阀310、推杆311。

实施例密封门基本如附图1和附图2所示：包括门框1、门扇2和转动式的门锁3，门扇2的一个侧边铰接在门框1上，门锁3安装在门扇2上远离被铰接侧边的一边上；门扇2的每条边上均设有一个容纳槽，每个容纳槽内均设有一个气囊201，每个气囊201上均设有导管202和放气阀；所述门锁3包括执手301和方芯302，方芯302连接在执手301上，方芯302包括圆柱段和离合段，离合段上设有平键303，方芯302上滑动连接有离合套305，离合套305呈圆筒状，离合套305外周上同轴地固定有外齿圈306，离合套305内壁上开有与键配合的键槽304，离合套305上还设有推杆311；所述门扇2内部还设有气筒309，气筒309上设有推柄和出气口，推柄上连接有与外齿圈306配合的齿条307，出气口连接至所述导管202，出气口和导管202之间设有单向阀310；门扇2内开有滑槽308，所述齿条307滑动连接在滑槽308中。

将门关上后，推动推杆311，使离合套305置于离合段上，即离合段上的平键303置于离合套305内壁上的键槽304中，且此时离合套305外周上的外齿圈306与活塞上的齿条307啮合，此时转动执手301时将带动离合套305和外齿圈306转动，外齿圈306驱动齿条307和推柄往复运动，推柄推动气筒309反复多次打气，气体从导管202被打入气囊201中，出口处的单向阀310防止气体回流，气囊201从四个门边上膨胀起来，并分别从上下左右四个方向填充在门边的缝隙中，将缝隙密封，从而避免从缝隙漏风。不需要密封时，打开放气阀放出气囊201内的气体，气囊201变瘪后自动收于容纳槽内，拉动推杆311将离合套305退至方芯302的圆柱段，即可转动执手301进行正常的开关门。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
